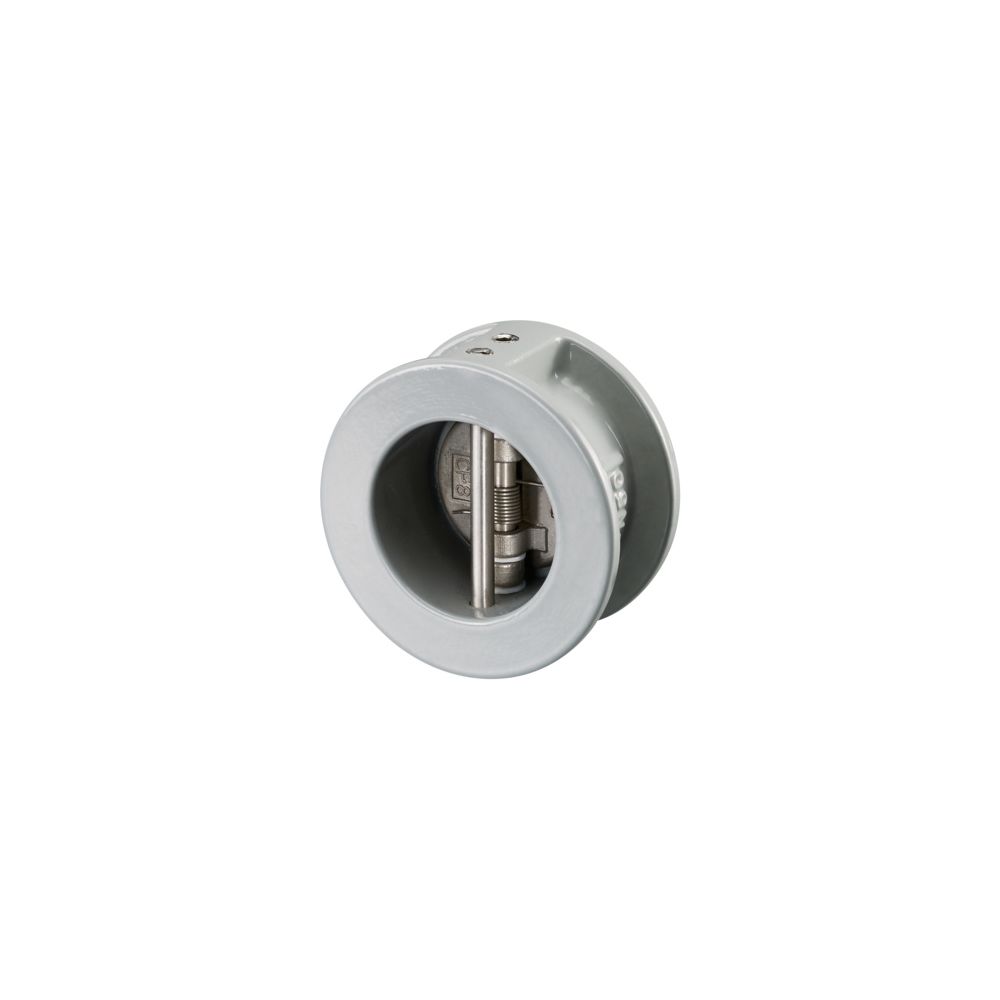

Oventrop Doppelrückschlagklappe PN 16 DN 500 Zwischenbauausführung

Die Oventrop Doppelrückschlagklappe in der Zwischenbauausführung ist eine robuste Lösung für den Einsatz in Rohrleitungssystemen. Mit einem Nenndurchmesser von DN 500 und einer Druckstufe von PN 16 ist sie für anspruchsvolle hydraulische Anwendungen konzipiert. Das Gehäuse aus Grauguss in Kombination mit Klappen aus Edelstahl und EPDM-Sitzdichtungen sorgt für eine zuverlässige Funktion. Die Armatur eignet sich für den Einbau zwischen Flanschen gemäß EN 1092-2 und bietet durch die integrierte Schließfeder eine effiziente Rückflussverhinderung.

Wie erfolgt der Einbau der Doppelrückschlagklappe?

Die Doppelrückschlagklappe ist für die Montage zwischen PN 16 Flanschen nach EN 1092-2 vorgesehen. Sie kann sowohl in horizontal als auch in vertikal verlaufenden Rohrleitungen installiert werden. Beim horizontalen Einbau ist darauf zu achten, dass die Klappenspindel in einer senkrechten Position steht. Bei vertikalen Leitungen muss die Durchströmung zwingend von unten nach oben erfolgen. Die Beachtung der vorgegebenen Durchflussrichtung ist für den ordnungsgemäßen Betrieb essenziell. Für die Installation ist keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich.

Welche Materialien und Leistungsdaten zeichnen das Ventil aus?

Das Gehäuse besteht aus Grauguss (GJL-250) und verfügt über einen Oberflächenschutz durch eine Beschichtung. Die Klappen sind aus Edelstahl gefertigt, während die Sitzdichtungen aus EPDM bestehen. Das Ventil ist für einen Temperaturbereich des Mediums von 0 °C bis 120 °C im Dauerbetrieb ausgelegt. Durch die Doppelklappen-Konstruktion und die vorhandene Schließfeder wird ein sicheres Schließverhalten in der Rohrleitung unterstützt.

Technische Daten

• Nenndurchmesser: DN 500
• Druckstufe: PN 16
• Ventilform: Doppelklappe
• Gehäusewerkstoff: Grauguss (GJL-250)
• Klappenwerkstoff: Edelstahl
• Dichtungswerkstoff: EPDM
• Baulänge: 213 mm
• Min. Mediumtemperatur: 0 °C
• Max. Mediumtemperatur: 120 °C
• Mit Schließfeder: Ja

Die Oventrop Doppelrückschlagklappe überzeugt durch ihre langlebige Materialkombination aus Grauguss und Edelstahl sowie ihre flexible Einsetzbarkeit in verschiedenen Leitungssystemen. Mit einer Druckstufe von PN 16 und einem Nenndurchmesser von DN 500 bietet sie eine zuverlässige Absicherung gegen Rückfluss. Die Eignung für Temperaturen bis 120 °C und die einfache Montage zwischen Flanschen machen sie zu einer effizienten Komponente für hydraulische Anlagen, die durch die integrierte Schließfeder zusätzlich in ihrer Funktionalität unterstützt wird.
