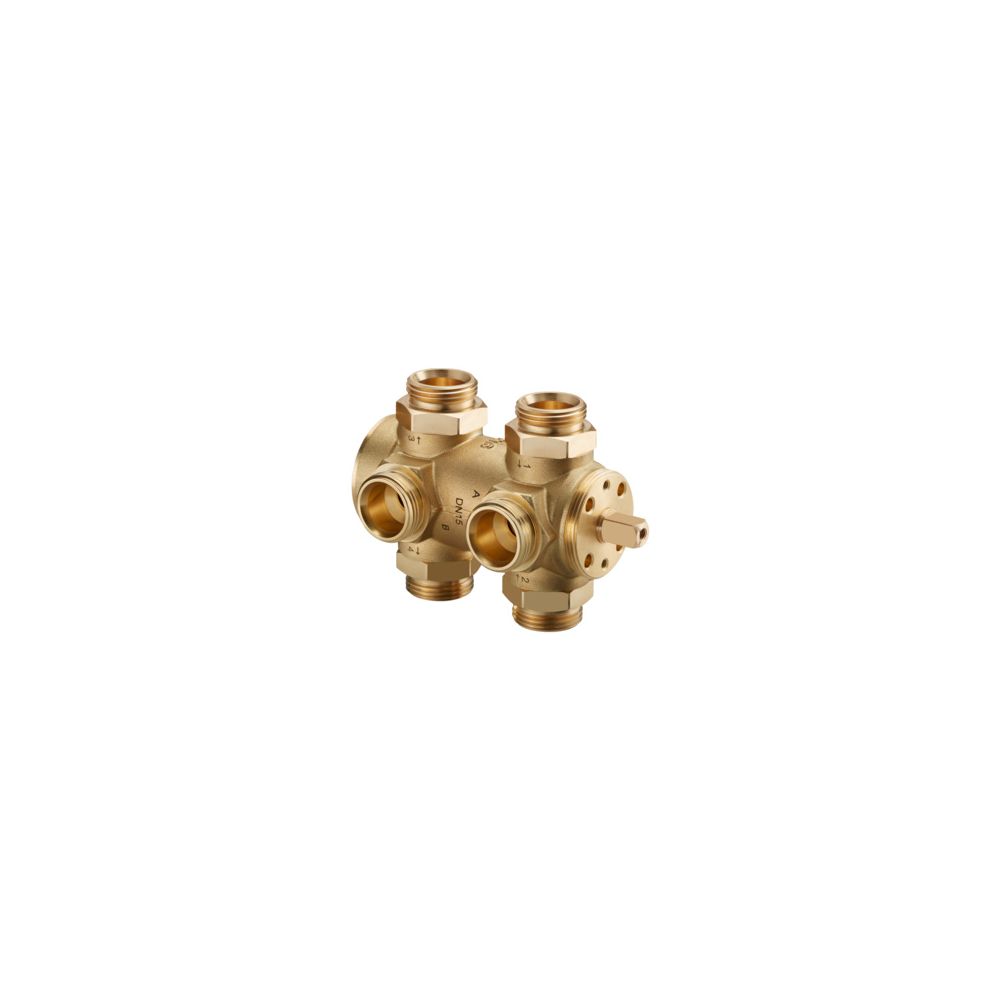

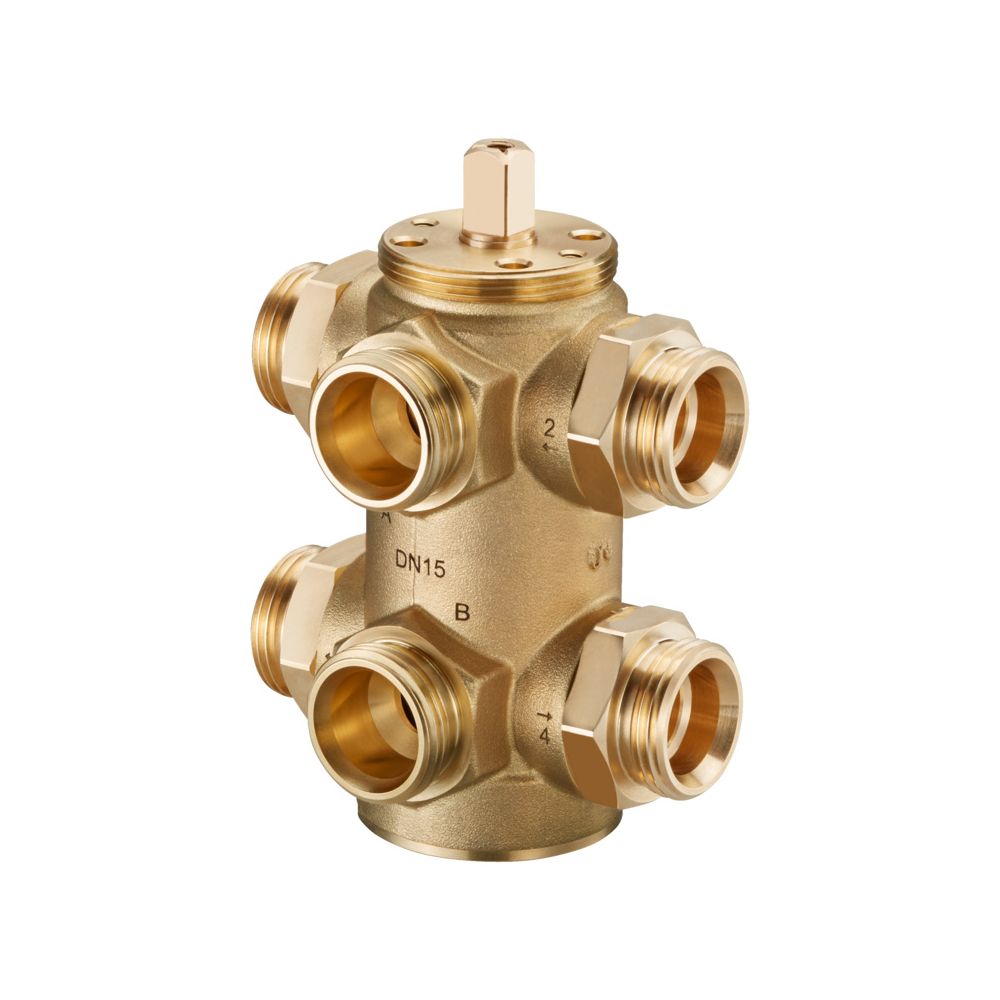

Oventrop 6-Wege Kugelhahn DN 15 PN 16 Außengewinde mit Eurokonus

Der Oventrop 6-Wege Kugelhahn Optibal W6 in der Nennweite DN 15 ist eine effiziente Lösung für kombinierte Heiz- und Kühlanlagen. Er ermöglicht das präzise Umschalten zwischen Heiz- und Kühlbetrieb in 4-Leiter-Systemen, wie sie beispielsweise bei Gebläsekonvektoren oder Heiz- und Kühldecken zum Einsatz kommen. Durch die kompakte Bauweise, bei der zwei 3-Wege-Kugelhähne in einem Gehäuse über eine gemeinsame Drehachse verbunden sind, ersetzt das Bauteil vier herkömmliche Durchgangsventile, was den Installationsaufwand spürbar reduziert.

Wie ist der 6-Wege Kugelhahn aufgebaut?

Die Armatur besteht aus einem robusten Gehäuse aus EZB Messing. Die innenliegende Kugel sowie die Spindel sind aus Rotguss gefertigt, wobei die Spindelabdichtung über einen EPDM O-Ring erfolgt. Der Kugelsitz ist mit einer Kombination aus PTFE und EPDM abgedichtet, um eine zuverlässige Trennung der Medienströme zu unterstützen. Zur einfachen Montage verfügt die Unterseite der Armatur über eine M5 Gewindebohrung. Die Anschlussgröße beträgt G 3/4 mit Eurokonus nach EN 16313 bei einem Achsabstand von 50 mm.

Welche Funktionen bietet die Steuerung?

Der Kugelhahn ist für den Betrieb mit einem Drehantrieb konzipiert, beispielsweise dem Oventrop Aktor R ST L. Zwischen der Heiz- und Kühlstellung befindet sich eine definierte Schließzone, die eine Trennung der beiden Kreisläufe ermöglicht. Die Stellung der Kugel ist auch bei demontiertem Antrieb durch Markierungen am Spindelende jederzeit erkennbar. Die Ansteuerung kann wahlweise über ein 0 bis 10 V Stellsignal oder ein 2-Punkt-Signal erfolgen. Für eine Anpassung der Durchflussmengen können optional Kvs-Blenden eingesetzt werden, die eine quasi lineare Kennlinie unterstützen.

Technische Daten

• Nennweite: DN 15
• Anschluss: G 3/4 Außengewinde mit Eurokonus
• Druckstufe: PN 16
• Betriebstemperatur: 0 bis 90 °C
• Maximaler Differenzdruck: 2 bar
• Durchflusskennlinie: Linear
• Kvs-Wert: 3,2
• Achsabstand: 50 mm
• Gehäusematerial: Messing
• Ansteuerung: 0 bis 10 V oder 2-Punkt-Signal

Der Oventrop 6-Wege Kugelhahn Optibal W6 überzeugt durch seine platzsparende Konstruktion und die hohe Funktionalität in komplexen 4-Leiter-Systemen. Mit einer Druckfestigkeit von PN 16 und einem Temperaturbereich von 0 bis 90 °C ist er für anspruchsvolle Anwendungen in der Heizungs- und Klimatechnik ausgelegt. Die Möglichkeit zur präzisen Ansteuerung und die Option zur Durchflussanpassung mittels Blenden machen ihn zu einer flexiblen Komponente für eine effiziente hydraulische Regelung.
