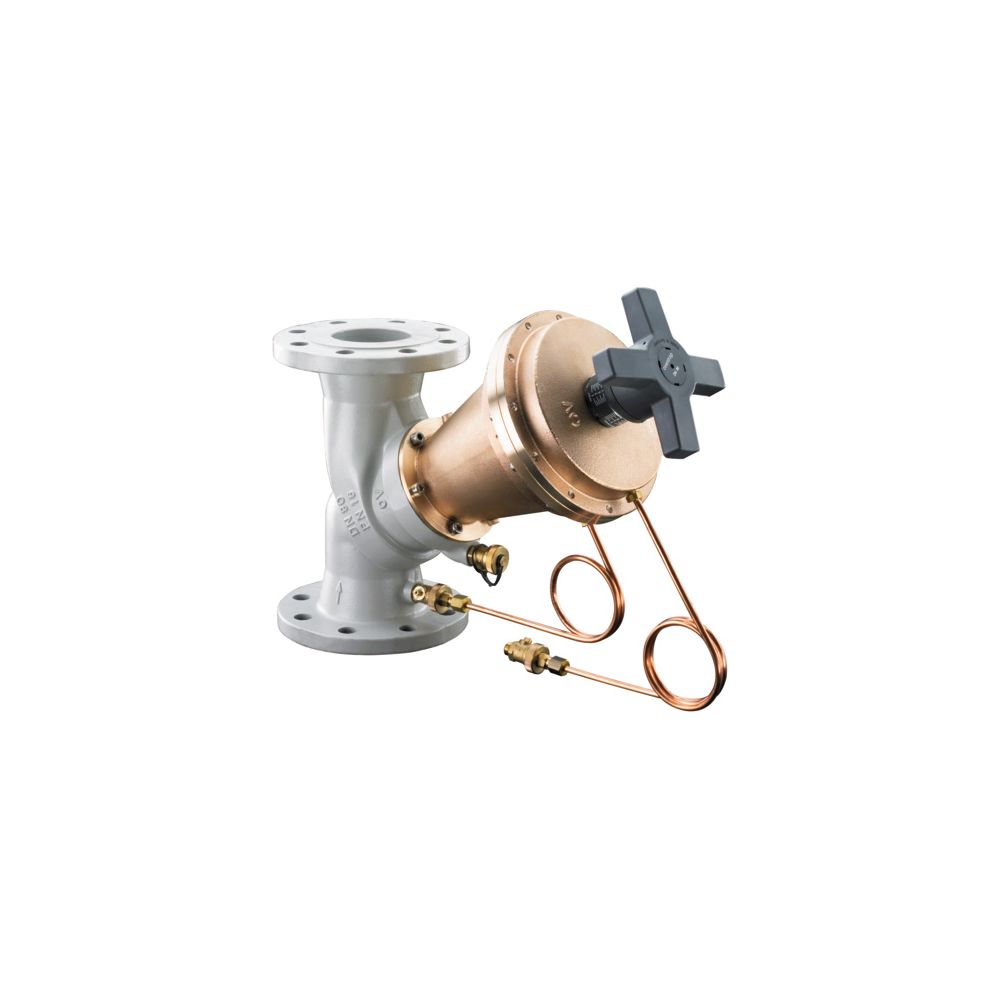

Oventrop Hydromat DF Differenzdruckregler DN 100 PN 16 Flansch,400-1800mbar, GG Rotguss

Der Oventrop Hydromat DFC Differenzdruckregler in der Ausführung DN 100 PN 16 ist ein präzises Regelventil für den Einsatz in Zentralheizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Als ohne Hilfsenergie arbeitender Proportionalregler sorgt er für eine zuverlässige Differenzdruckregelung in Alt- und Neubauten. Das Ventil ist für den Einbau im Rücklauf konzipiert und ermöglicht neben der Regelung auch das Absperren, Füllen und Entleeren der Anlage. Mit einem stufenlos einstellbaren Sollwertbereich von 400 bis 1800 mbar bietet das Gerät eine flexible Lösung für hydraulische Abgleichprozesse.

Wie arbeitet der Hydromat DFC im System?

Das Differenzdruckregelventil fungiert als Proportionalregler, der ohne externe Energiezufuhr arbeitet. Bei einem Anstieg des Differenzdrucks in der Anlage bewegt sich der Ventilkegel automatisch in Richtung der Schließstellung. Dadurch wird der Differenzdruck konstant auf dem voreingestellten Sollwert gehalten, wobei ein definiertes Proportionalband eingehalten wird. Der Sollwert lässt sich stufenlos einstellen und bei Bedarf blockieren, um die Betriebssicherheit zu erhöhen. Alle wesentlichen Funktionselemente sind für eine einfache Bedienung auf der Handradseite angeordnet.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Die robuste Konstruktion umfasst ein Gehäuse aus Grauguss, ein Kopfstück aus Rotguss sowie eine Spindel aus entzinkungsbeständigem Messing. Der Ventilkegel besteht aus Edelstahl und ist mit einer EPDM-Dichtung ausgestattet, die eine zuverlässige Abdichtung sicherstellt. Die Spindelabdichtung ist wartungsfrei und wird durch einen doppelten O-Ring aus EPDM realisiert. Die Baulänge entspricht der DIN EN 558-1, Grundreihe 1, und der Anschluss erfolgt beiderseits über Flansche nach DIN EN 1092-2.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 16
• Einstellbereich: 400 bis 1800 mbar
• Kvs-Wert: 125
• Anschluss: Flansch nach DIN EN 1092-2
• Gehäusewerkstoff: Grauguss (GG 25)
• Kegelwerkstoff: Edelstahl
• Spindelwerkstoff: Entzinkungsbeständiges Messing
• Baulänge: DIN EN 558-1, Grundreihe 1
• Kapillarrohrlänge: 1 m

Der Oventrop Hydromat DFC überzeugt durch seine robuste Bauweise aus Grauguss und Rotguss sowie seine präzise Regelcharakteristik. Mit einem Kvs-Wert von 125 und einem einstellbaren Differenzdruck von 400 bis 1800 mbar eignet sich das Ventil ideal für anspruchsvolle hydraulische Anwendungen. Die wartungsfreie Spindelabdichtung und die einfache Handhabung über das Handrad ermöglichen einen langlebigen und effizienten Betrieb in geschlossenen Heiz- und Kühlsystemen.

Lieferumfang

• 1x Oventrop Hydromat DFC Differenzdruckregler
• 1x Anschlusssatz mit Kapillarrohr (1 m)
