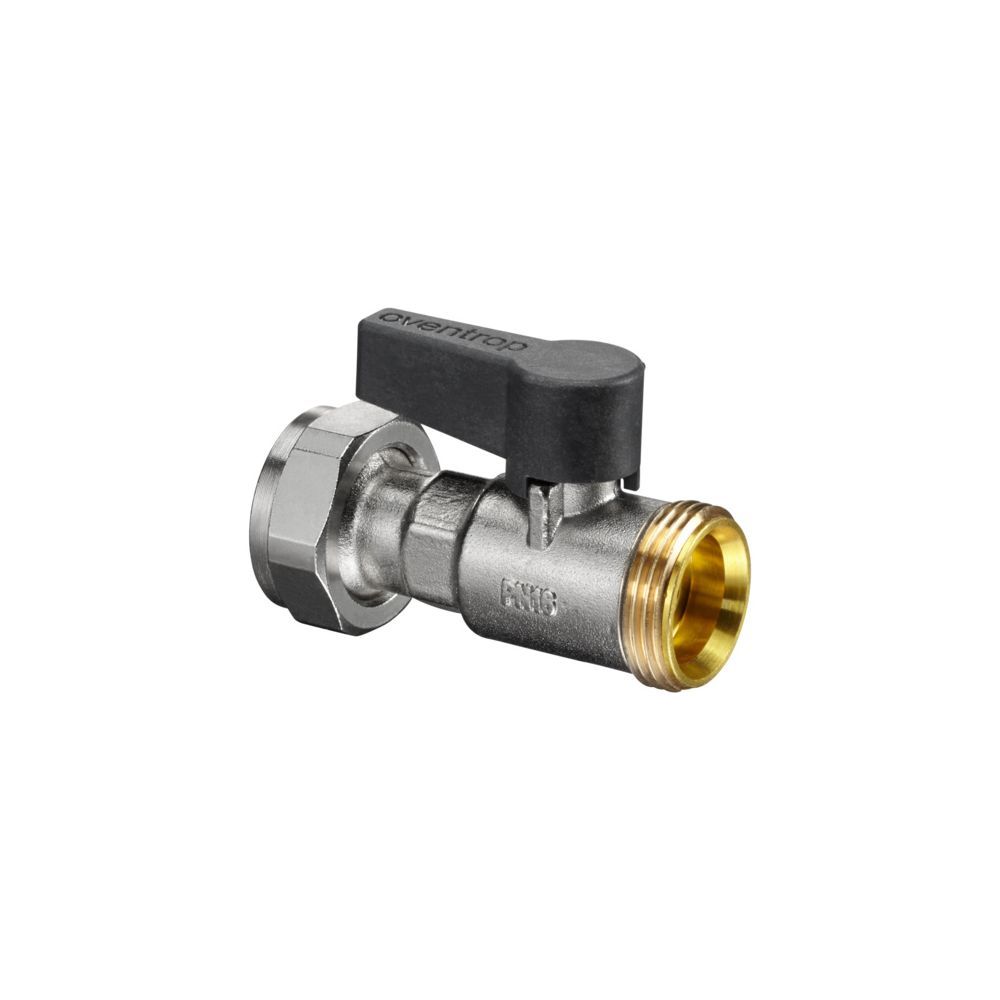

Oventrop Kugelhahn für Multidis S - Verteiler zur Heizkreisabsperrung,3/4" Außengewinde

Der Oventrop Kugelhahn für Multidis Heizkreisverteiler ermöglicht eine zuverlässige Absperrung einzelner Heizkreise. Er ist speziell für die Serie Multidis SF, SH und SFQ konzipiert und zeichnet sich durch eine robuste Bauweise aus. Mit seinem G 3/4 Außengewinde am Heizkreisanschluss und der Überwurfmutter mit O-Ring-Abdichtung am Verteileranschluss ist er für eine einfache Montage in Heizungssystemen ausgelegt.

Wie ist der Kugelhahn konstruiert?

Der Kugelhahn verfügt über eine 2-teilige Gehäusekonstruktion aus Messing, die für eine hohe Langlebigkeit sorgt. Die Kugel selbst besteht ebenfalls aus Messing, während die Kugeldichtung aus Polytetrafluorethylen gefertigt ist. Für eine zuverlässige Abdichtung der Spindel kommen hochwertige EPDM-Dichtungen zum Einsatz. Das Design ist auf eine einfache Bedienung mittels Handgriff ausgelegt, wobei der Volldurchgang einen optimalen Durchfluss innerhalb des Heizkreises sicherstellt.

Welche technischen Spezifikationen liegen vor?

Das Bauteil ist für einen Betriebsdruck bis PN 16 ausgelegt und bietet eine gerade Ausführung. Die Anschlüsse sind beidseitig als G 3/4 Zoll ausgeführt, wobei der Heizkreisanschluss als Außengewinde für Klemmringverschraubungen dient und der Verteileranschluss über eine Überwurfmutter mit integrierter O-Ring-Abdichtung verfügt. Eine spezielle Verarbeitungstechnik oder der Einsatz von Spezialwerkzeugen ist für die Installation nicht erforderlich.

Technische Daten

• Ausführung: gerade
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Druckstufe: PN 16
• Gehäusekonstruktion: 2-teilig
• Material Kugel: Messing
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Länge Handgriff: 34,2 mm
• Volldurchgang: ja

Dieser Kugelhahn von Oventrop ist die ideale Lösung zur effizienten Absperrung von Heizkreisen an Multidis Verteilern. Durch die Kombination aus langlebigem Messinggehäuse, PTFE-Kugeldichtung und EPDM-Spindeldichtungen bietet das Bauteil eine hohe Betriebssicherheit bei einem Druck von PN 16. Die einfache Montage mittels G 3/4 Anschlüssen und die intuitive Bedienung über den Handgriff machen ihn zu einer bewährten Komponente für die präzise Steuerung von Heizungssystemen.
