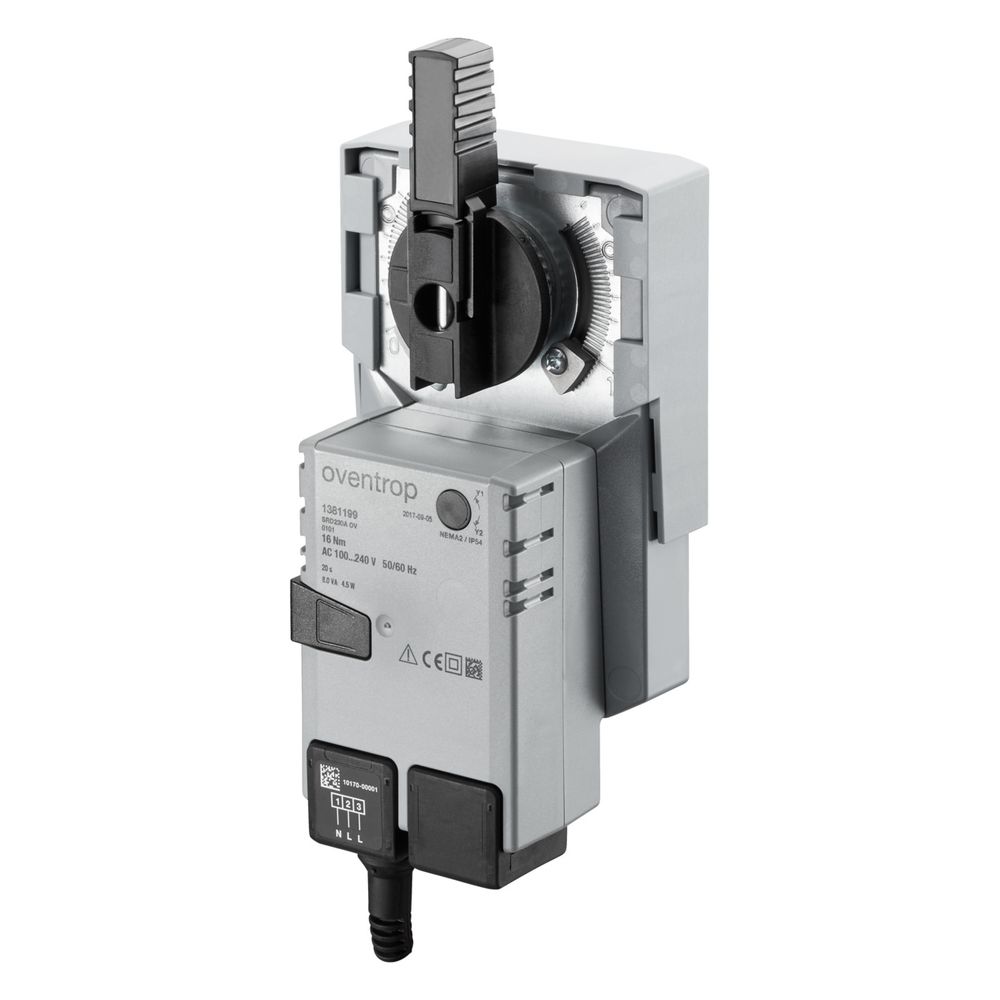

Oventrop Stellmotor für Rückschichtkugelhahn

Der Oventrop Stellmotor für Rückschichtkugelhähne ermöglicht eine präzise, temperaturabhängige Einschichtung des Rücklaufwassers in den unteren oder mittleren Speicherbereich von Heizungsanlagen. Er ist speziell für die Oventrop Rückschichtkugelhähne konzipiert und zeichnet sich durch eine robuste Bauweise aus. Dank der rotierenden Ausführung und der zuverlässigen Ansteuerung eignet sich der Stellmotor ideal für den Einsatz in modernen Heizungssystemen, bei denen eine effiziente Wärmeschichtung im Speicher erforderlich ist.

Welche Funktionen bietet der Stellmotor?

Der Stellmotor ist für die Ansteuerung von Dreiwege-Kugelhahnen optimiert und unterstützt eine An/Aus-Regelung. Mit einem Drehmoment von mindestens 16 Nm sorgt er für eine zuverlässige Betätigung der Armatur. Die Laufzeit für einen Drehwinkel von 90 Grad beträgt 20 Sekunden. Für eine einfache Bedienung vor Ort ist das Gerät für die Handbedienung geeignet und verfügt über einen mechanischen Stellungsanzeiger, der den aktuellen Betriebszustand direkt am Gehäuse visualisiert. Die Übertragung erfolgt dabei effizient über Zahnräder.

Wie erfolgt die Installation und Anbindung?

Die elektrische Anbindung erfolgt über ein Anschlusskabel mit einer Länge von 1 Meter. Der Stellmotor ist für eine Nennspannung von 230 V AC ausgelegt, wobei der Funktionsbereich einen weiten Spannungsbereich von 85 bis 265 V AC abdeckt. Mit der Schutzart IP54 ist das Gehäuse aus Kunststoff gegen Spritzwasser geschützt und für den Einsatz in typischen Installationsumgebungen geeignet. Die Montage erfordert keine Spezialwerkzeuge, was eine schnelle Integration in bestehende Systeme ermöglicht.

Technische Daten

• Nennspannung: 230 V AC
• Drehmoment: min. 16 Nm
• Laufzeit: 20 s/90 Grad
• Leistungsaufnahme Betrieb: 4,5 W
• Schutzart: IP54
• Anschlusskabel: 1 m
• Umgebungstemperatur: -30 bis 50 °C
• Gehäusematerial: Kunststoff
• Schutzklasse: II schutzisoliert

Der Oventrop Stellmotor überzeugt durch seine hohe Zuverlässigkeit bei der temperaturabhängigen Einschichtung von Rücklaufwasser. Mit einer Leistungsaufnahme von 4,5 W im Betrieb und einer robusten Ausführung nach Schutzart IP54 bietet er eine langlebige Lösung für die Speicherregelung. Die einfache Montage, das Drehmoment von 16 Nm und die Kompatibilität mit Rückschichtkugelhähnen machen ihn zu einer effizienten Komponente für die Optimierung der Wärmeverteilung in Heizungsanlagen.
