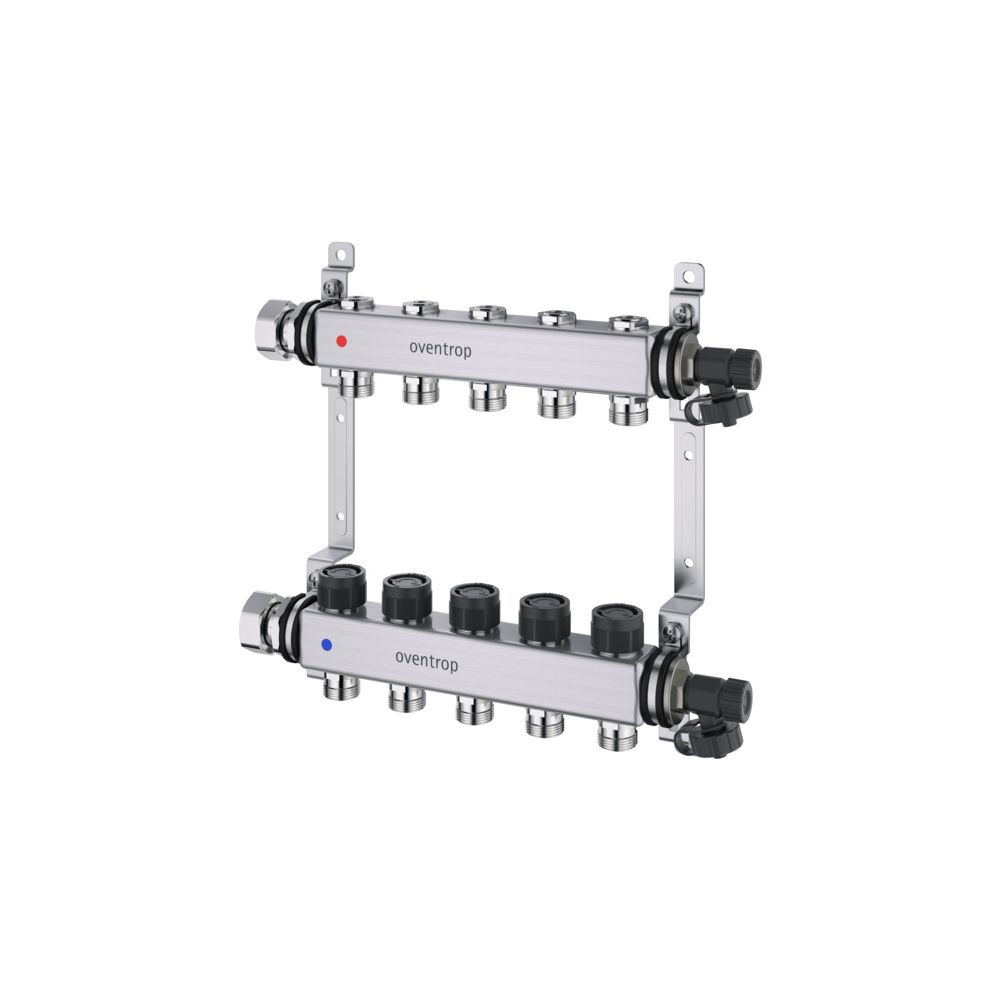

Oventrop Edelstahl-Verteiler 4 Heizkreise mit integriertem Reguliereinsatz

Der Oventrop Edelstahl-Verteiler Multidis SF für 4 Heizkreise ist eine vormontierte Lösung für Flächenheizungs- und Kühlsysteme. Das System besteht aus einem Vorlauf- und einem Rücklaufbalken aus hochwertigem Edelstahl (1.4301), die eine präzise Steuerung der Durchflussmengen ermöglichen. Durch die integrierten Reguliereinsätze im Vorlauf sowie die thermostatisierbaren Ventileinsätze im Rücklauf eignet sich der Verteiler für eine effiziente Wärmeverteilung in Wohn- und Gewerbeobjekten.

Wie ist der Multidis SF aufgebaut?

Der Verteiler verfügt über vernickelte Einschraubstutzen mit G 3/4 Außengewindeanschluss nach DIN EN 16313 Eurokonus, die für Oventrop Klemmringverschraubungen ausgelegt sind. Der Anschluss an die Hauptleitung erfolgt über ein G 1 Innengewinde, welches den direkten Einsatz flachdichtender Kugelhähne ermöglicht. Für Wartungsarbeiten sind an beiden Balken Füll- und Entleerungshähne mit drehbarem Anschluss für Schlauchverschraubungen in der Dimension DN15 vorhanden. Zudem sind Blindstopfen G 3/4 integriert.

Welche Vorteile bietet die Installation?

Die Montage des Multidis SF gestaltet sich effizient, da das System vormontiert geliefert wird. Im Lieferumfang sind Verteilerhalterungen aus verzinktem Stahl enthalten, die eine flexible Befestigung sowohl im Einbauschrank als auch direkt an der Wand erlauben. Die verwendeten Rohrschellen entsprechen der DIN 4109, was einen geräuscharmen Betrieb im Gebäude sicherstellt. Für die Installation ist keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich.

Technische Daten

• Anzahl Heizkreise: 4
• Werkstoff: Edelstahl (1.4301)
• Anschluss Heizkreis: G 3/4 Außengewinde (Eurokonus)
• Anschluss Hauptleitung: G 1 Innengewinde
• Ventilanschluss: M 30 x 1,5
• Entleerungshahn: DN15
• Schallschutz: DIN 4109 konform

Der Oventrop Multidis SF Edelstahl-Verteiler überzeugt durch seine Materialqualität und die einfache Handhabung bei der Installation. Mit 4 Heizkreisen, integrierten Reguliereinsätzen und thermostatisierbaren Ventilen (M 30 x 1,5) bietet er eine zuverlässige Basis für moderne Flächenheiz- und Kühlsysteme. Die robuste Edelstahlkonstruktion und die normgerechten Anschlüsse nach DIN EN 16313 sorgen für eine langlebige und effiziente Betriebsweise.

Lieferumfang

• 1x Oventrop Edelstahl-Verteiler 4 Heizkreise
• 2x Verteilerhalterungen aus verzinktem Stahl
