Beschreibung

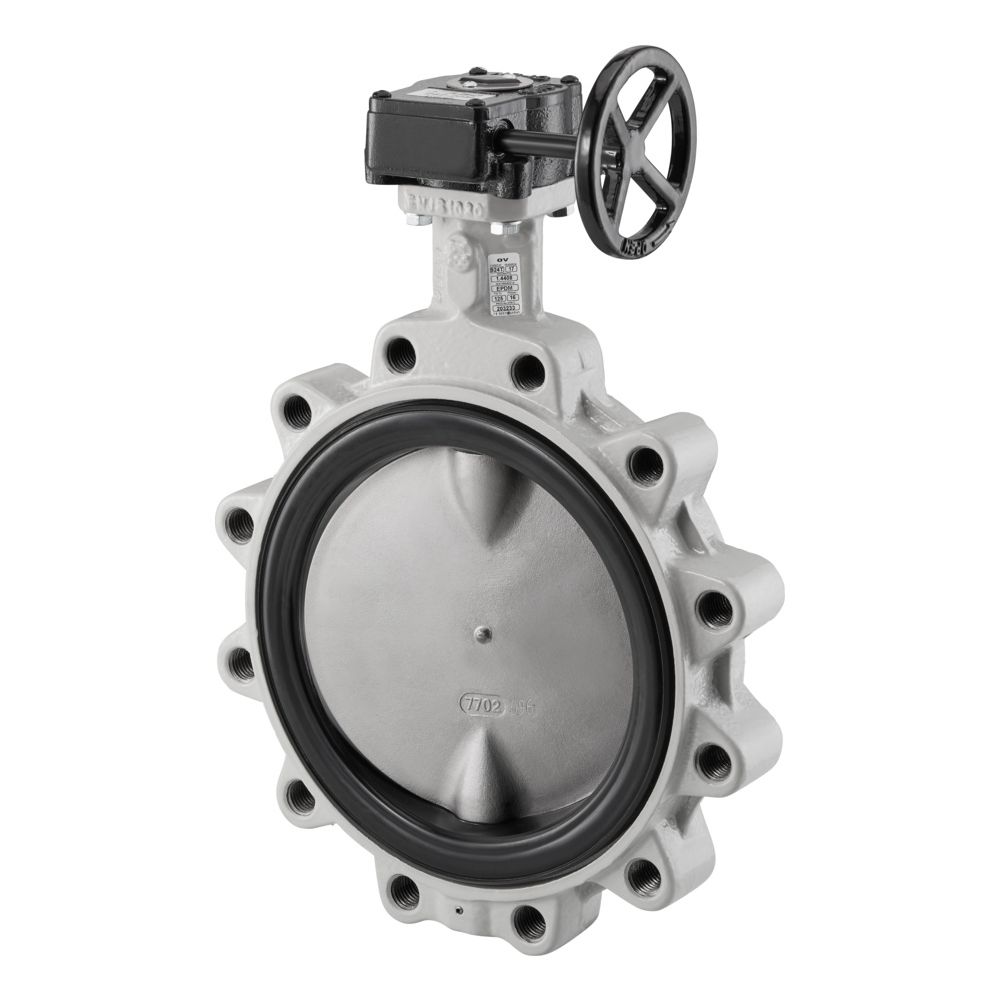

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 300
Die Oventrop Mittelflansch-Absperrklappe in der Nennweite DN 300 ist eine Armatur für den Einsatz in hydraulischen Systemen. Ausgestattet mit einer Getriebeübersetzung und einer EPDM-Dichtung, ist sie für einen maximalen Betriebsdruck von 16 bar ausgelegt. Die Konstruktion ermöglicht den Einbau zwischen Flanschen gemäß DIN EN 1092-2 und eignet sich durch den verlängerten Ansatz für isolierte Rohrleitungen.
Wie ist die Absperrklappe konstruiert?
Die Absperrklappe zeichnet sich durch eine zentrische Bauweise aus. Das Gehäuse besteht aus Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI420) und die Scheibe aus Edelstahl (AISI316) gefertigt sind. Die EPDM-Dichtung ist im Gehäuse integriert und nicht austauschbar. Die Bedienung erfolgt über ein Handrad mit einem Durchmesser von 200 mm, das eine Steuerung des Durchflusses ermöglicht.
Für welche Einsatzbedingungen ist das Ventil geeignet?
Das Ventil ist für einen Betriebstemperaturbereich von -20 °C bis +120 °C konzipiert und hält einem maximalen Druckunterschied von 16 bar bei 20 °C stand. Durch die Auslegung für PN 16 ist sie für industrielle Anwendungen geeignet. Der verlängerte Ansatz am Gehäuse erleichtert die Isolierung der Rohrleitung. Die Installation zwischen den Flanschen erfordert keine Spezialwerkzeuge.
Technische Daten
- Nenndurchmesser: DN 300
- Druckstufe: PN 16
- Gehäusematerial: Sphäroguss (EN-GJS-400-15)
- Dichtungsmaterial: EPDM
- Betriebstemperatur: -20 °C bis +120 °C
- Bedienung: Handrad
- Handraddurchmesser: 200 mm
- Baulänge: 78 mm
- Klappenentwurf: zentrisch
- Rohraußendurchmesser: 464 mm
Die Oventrop Mittelflansch-Absperrklappe DN 300 bietet eine Verarbeitung aus Sphäroguss und Edelstahl. Mit einer Druckfestigkeit von PN 16 und einem Temperaturbereich von -20 °C bis +120 °C stellt sie eine Lösung für die Absperrung in hydraulischen Anlagen dar. Die Handhabung über das Getriebe und die Eignung für isolierte Leitungen machen sie zu einer funktionalen Wahl für professionelle Installationen.
Technische Daten
| Hersteller-Warengruppe | Hydraulik |
| Hersteller-Produktgruppe | Ventile/Schmutzfänger/Sch |
| Hersteller-Artikelnummer | 1049258 |
| Hersteller | Oventrop |
| Artikelnummer | OVENTROP-1049258 |
| Baulänge | 78 |
| Bedienung | Handrad |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| Durchmesser Handrad | 200 |
| EAN-13 | 4026755456387 |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Fütterung Gehäuse | nicht austauschbar |
| Gewicht | 44,5 kg |
| Klappenblatt verkleidet | nein |
| Klappenentwurf | zentrisch |
| LPCB-Prüfung | nein |
| Material Klappenblatt | rostfreier Stahl |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied als Endventil | 0 |
| Max Druckunterschied bei 20 °C | 16 |
| Nenndurchmesser | DN 300 |
| Oberflächenschutz | beschichtet |
| Rohraußendurchmesser alle Anschlüsse | 464 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Ventilwinkel | 90 |
| Werkstoffgüte | Gusseisen GGG 40 (GJS-400-15) |
| Winkel der Spindel | 90 |
| WEEE-Nr. | 58807514 |
