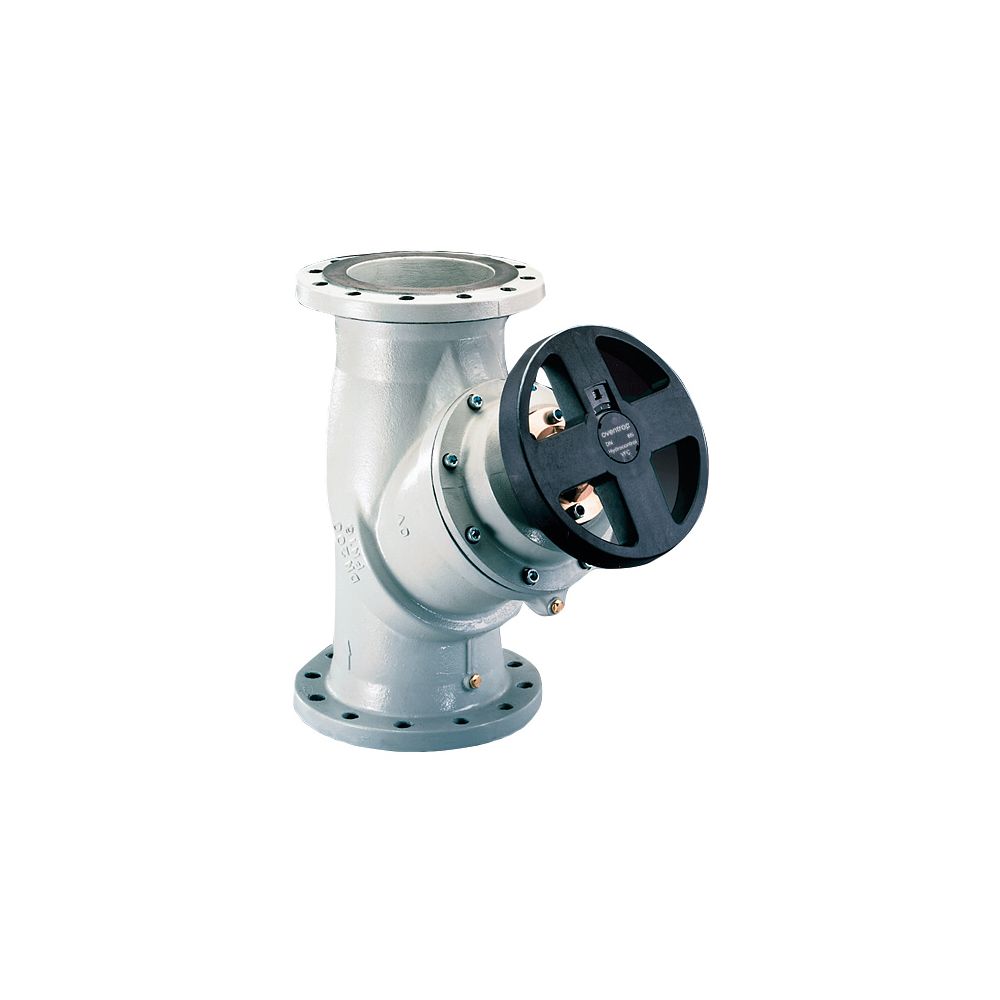

Oventrop Hydrocontrol VFC Strangregulierventil DN 400 PN 16 Flansch DIN, 2 Messventile, GG 25

Das Oventrop Hydrocontrol VFC Strangregulierventil in der Nennweite DN 400 ist eine robuste Armatur für den hydraulischen Abgleich von Verteilleitungen in geschlossenen Zentralheizungs- und Kühlanlagen. Das aus Sphäroguss (Gusseisen GG 25) gefertigte Ventil ist für einen Betriebsdruck von PN 16 ausgelegt und ermöglicht eine präzise Durchflussbestimmung durch Differenzdruckmessung. Dank der Schrägsitzausführung und der stufenlosen Feinstvoreinstellung eignet sich das Modell für den flexiblen Einsatz im Vorlauf oder Rücklauf von Anlagen, die mit Wasser oder Wasser-Glykolgemischen betrieben werden.

Wie erfolgt die präzise Durchflussregelung?

Das Hydrocontrol VFC Strangregulierventil ist für eine exakte hydraulische Einregulierung konzipiert. Die Durchflussbestimmung erfolgt über eine Differenzdruckmessung, die in Verbindung mit dem Messsystem OV-DMC 3 unter Berücksichtigung der individuellen Voreinstellwerte durchgeführt wird. Die stufenlose Feinstvoreinstellung ist jederzeit kontrollierbar und gesichert, wobei alle wesentlichen Funktionselemente für eine komfortable Bedienung auf der Handradseite angeordnet sind. Eine reproduzierbare Voreinstellung unterstützt die dauerhafte Effizienz der Anlage.

Welche technischen Merkmale zeichnen das Ventil aus?

Die Armatur ist in Schrägsitzausführung konstruiert und verfügt über Flanschanschlüsse gemäß EN 1092-2. Das Gehäuse besteht aus widerstandsfähigem Sphäroguss, was eine hohe Langlebigkeit in industriellen und gewerblichen Heiz- sowie Kühlsystemen sicherstellt. Das Ventil ist für einen weiten Temperaturbereich von -10 °C bis 150 °C ausgelegt und kann lageunabhängig eingebaut werden. Zur Standardausstattung gehören zwei Classic Messventile, die eine einfache und zuverlässige Messung des Differenzdrucks ermöglichen.

Technische Daten

• Nennweite: DN 400
• Druckstufe: PN 16
• Kvs-Wert: 3750
• Gehäusewerkstoff: Sphäroguss (Gusseisen GG 25)
• Bauform: Schrägsitz
• Betriebstemperatur: -10 °C bis 150 °C
• Anschlussart: Flansch nach EN 1092-2
• Messmethode: Differenzdruckmessung
• Bedienhöhe: 655 mm
• Handraddurchmesser: 300 mm

Das Oventrop Hydrocontrol VFC Strangregulierventil bietet eine zuverlässige Lösung für den hydraulischen Abgleich in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner robusten Ausführung aus Sphäroguss, der präzisen stufenlosen Feinstvoreinstellung und einem Kvs-Wert von 3750 stellt es eine effiziente Durchflussregelung sicher. Die Auslegung für einen Betriebsdruck von PN 16 und der weite Temperaturbereich von -10 °C bis 150 °C machen das Ventil zu einer leistungsstarken Komponente für den professionellen Anlagenbau.
