Beschreibung

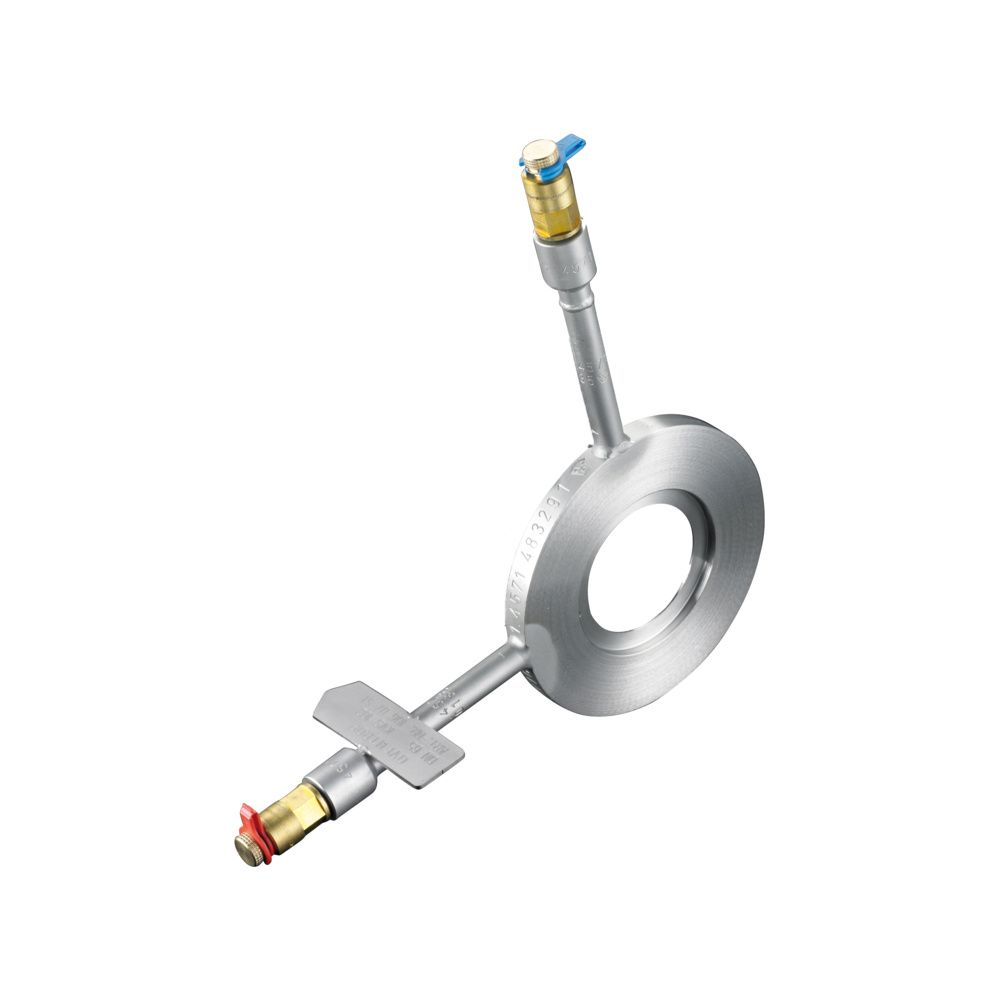

Oventrop Messblende mit 2 Messventilen DN 100 Zwischenflansch PN 16, Stahl
Die Oventrop Messblende DN 100 ist eine Komponente für den hydraulischen Abgleich in Heizungsanlagen. Ausgestattet mit zwei verlängerten Messventilen in Nadel-Technik, ermöglicht sie eine präzise Durchflussmessung in Systemen mit Flanschanschluss nach EN 1092 PN 16. Die Konstruktion aus nichtrostendem Stahl der Werkstoffgüte 1.4571 sorgt für Beständigkeit im Betrieb.
Wie ist die Messblende konstruiert?
Die Messblende ist als Zwischenflansch-Ausführung konzipiert und für einen Nenndurchmesser von DN 100 ausgelegt. Sie verfügt über zwei fest montierte, verlängerte Messventile, die auf der Nadel-Technik basieren. Diese Anordnung erlaubt eine sichere Erfassung der Differenzdruckwerte. Die Fertigung aus Edelstahl 316 Ti ermöglicht eine hohe Beständigkeit und macht das Bauteil für den Einsatz in Heizungswasserkreisläufen geeignet. Die Installation erfolgt unkompliziert zwischen Flanschen, wobei keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich sind.
Wo findet die Messblende Anwendung?
Dieses Bauteil ist für den Einsatz in Heizungsanlagen optimiert, um den hydraulischen Abgleich effizient durchzuführen. Aufgrund der technischen Auslegung ist die Messblende für Heizungswasser geeignet. Sie ist nicht für den Einsatz in Trinkwasserleitungen oder Leitungswasser vorgesehen.
Technische Daten
- Nenndurchmesser: DN 100
- Druckstufe: PN 16
- Werkstoff: Edelstahl 316 Ti (1.4571)
- Kvs-Wert: 234
- Anschlussart: Zwischenflansch
- Messventile: 2x verlängert (Nadel-Technik)
Die Oventrop Messblende DN 100 überzeugt durch ihre Auslegung für den hydraulischen Abgleich in Heizungssystemen. Mit einem Kvs-Wert von 234 und der robusten Ausführung aus Edelstahl 316 Ti bietet sie eine zuverlässige Lösung für die Durchflussmessung. Die Kombination aus der Nadel-Technik der zwei verlängerten Messventile und der einfachen Zwischenflansch-Montage nach PN 16 unterstützt eine effiziente Anlagenoptimierung und sorgt für eine stabile hydraulische Leistung im Betrieb.
Technische Daten
| Hersteller-Warengruppe | Hydraulik |
| Hersteller-Produktgruppe | Armat.f.d.Hydraul.Abgleic |
| Hersteller-Artikelnummer | 1060753 |
| Hersteller | Oventrop |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | OVENTROP-1060753 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4026755125375 |
| Geeignet für Handbedienung | nein |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 1,457 kg |
| Kvs-Wert | 234 |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | nein |
| Mit Messnippel | ja |
| Mit Standanzeiger | nein |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | ja |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 100 |
| Oberflächenschutz | unbehandelt |
| Thermostatisch | nein |
| Werkstoffgüte | Edelstahl 316 Ti (1.4571) |
| WEEE-Nr. | 58807514 |
