Beschreibung

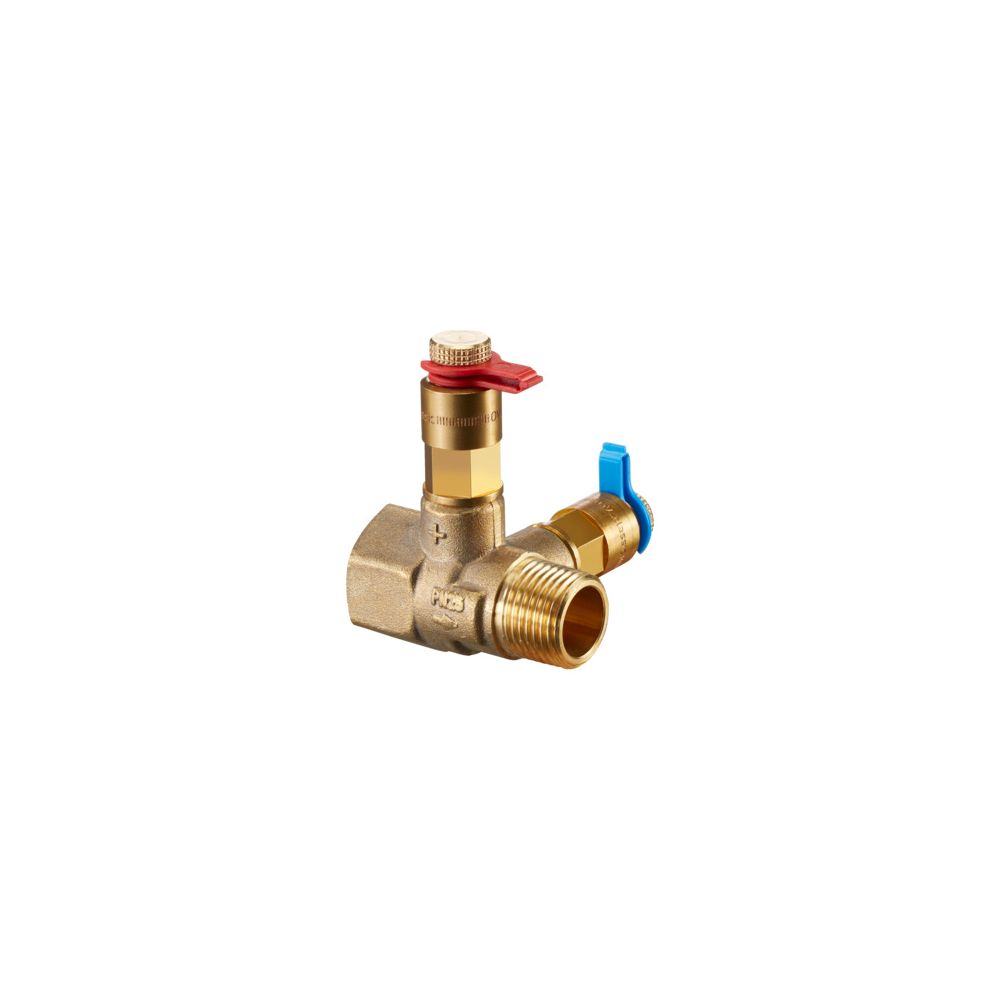

Oventrop Messblende mit 2 Messventilen und Steckkupplung, DN 20 3/4" Innengewinde und Außengewinde, Messing
Die Oventrop Messblende mit zwei Messventilen ist eine präzise Komponente für den hydraulischen Abgleich in Heizungsanlagen. Gefertigt aus entzinkungsbeständigem Messing, bietet sie eine robuste Lösung für die Durchflussmessung. Mit einem Nenndurchmesser von DN 20 und einem Anschluss von 3/4 Zoll Innengewinde auf Außengewinde ist sie für einen Betriebsdruck von bis zu PN 25 ausgelegt. Die Integration der bewährten Nadeltechnik ermöglicht eine zuverlässige Erfassung der hydraulischen Daten im System.
Wie unterstützt die Messblende den hydraulischen Abgleich?
Die Messblende dient als essenzielles Instrument zur exakten Bestimmung von Volumenströmen in Heizungssystemen. Durch die zwei montierten Messventile, die auf der klassischen Nadeltechnik basieren, lässt sich der Differenzdruck präzise abgreifen. Dies ist eine Grundvoraussetzung für einen effizienten hydraulischen Abgleich, um eine gleichmäßige Wärmeverteilung im Gebäude sicherzustellen. Die Konstruktion aus entzinkungsbeständigem Messing sorgt dabei für eine hohe Langlebigkeit und Beständigkeit gegenüber den im Heizungswasser auftretenden Medien.
Welche technischen Merkmale zeichnen das Produkt aus?
Das Bauteil ist für den Einsatz in Heizungswasser optimiert und zeichnet sich durch eine einfache Handhabung aus, da für die Installation keine speziellen Werkzeuge erforderlich sind. Mit einem Kvs-Wert von 4,25 bietet die Messblende eine definierte Durchflusscharakteristik. Die Ausführung mit Innengewinde und Außengewinde ermöglicht eine flexible Integration in bestehende Rohrleitungsabschnitte. Die robuste Bauweise ist für einen Nenndruck von PN 25 ausgelegt, was den Einsatz in anspruchsvollen hydraulischen Systemen ermöglicht.
Technische Daten
- Nenndurchmesser: DN 20
- Anschluss: 3/4 Zoll Innengewinde und Außengewinde
- Druckstufe: PN 25
- Kvs-Wert: 4,25
- Werkstoff: Entzinkungsbeständiges Messing
- Messanschlüsse: 2 Messventile mit Nadeltechnik
- Einsatzbereich: Heizungswasser
- Bedienhöhe: 62 mm
Die Oventrop Messblende überzeugt durch ihre hochwertige Verarbeitung aus entzinkungsbeständigem Messing und ihre Zuverlässigkeit bei der Durchflussmessung. Mit einem Nenndurchmesser von DN 20, einem Kvs-Wert von 4,25 und der bewährten Nadeltechnik an den beiden Messventilen stellt sie eine ideale Komponente für den präzisen hydraulischen Abgleich dar. Die Auslegung auf PN 25 unterstreicht die Eignung für anspruchsvolle Heizungsinstallationen und unterstützt eine effiziente sowie dauerhafte Systemhydraulik.
Technische Daten
| Hersteller-Warengruppe | Hydraulik |
| Hersteller-Produktgruppe | Armaturen für den Hydraulischen Abgleich |
| Hersteller-Artikelnummer | 1060606 |
| Hersteller | Oventrop |
| Artikelnummer | OVENTROP-1060606 |
| Bedienhöhe | 62 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| EAN-13 | 4026755216349 |
| Geeignet für Handbedienung | nein |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 0,283 kg |
| Kvs-Wert | 4,25 |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | ja |
| Mit Messnippel | ja |
| Mit Standanzeiger | nein |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | nein |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 20 |
| Oberflächenschutz | unbehandelt |
| Thermostatisch | nein |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | 58807514 |
