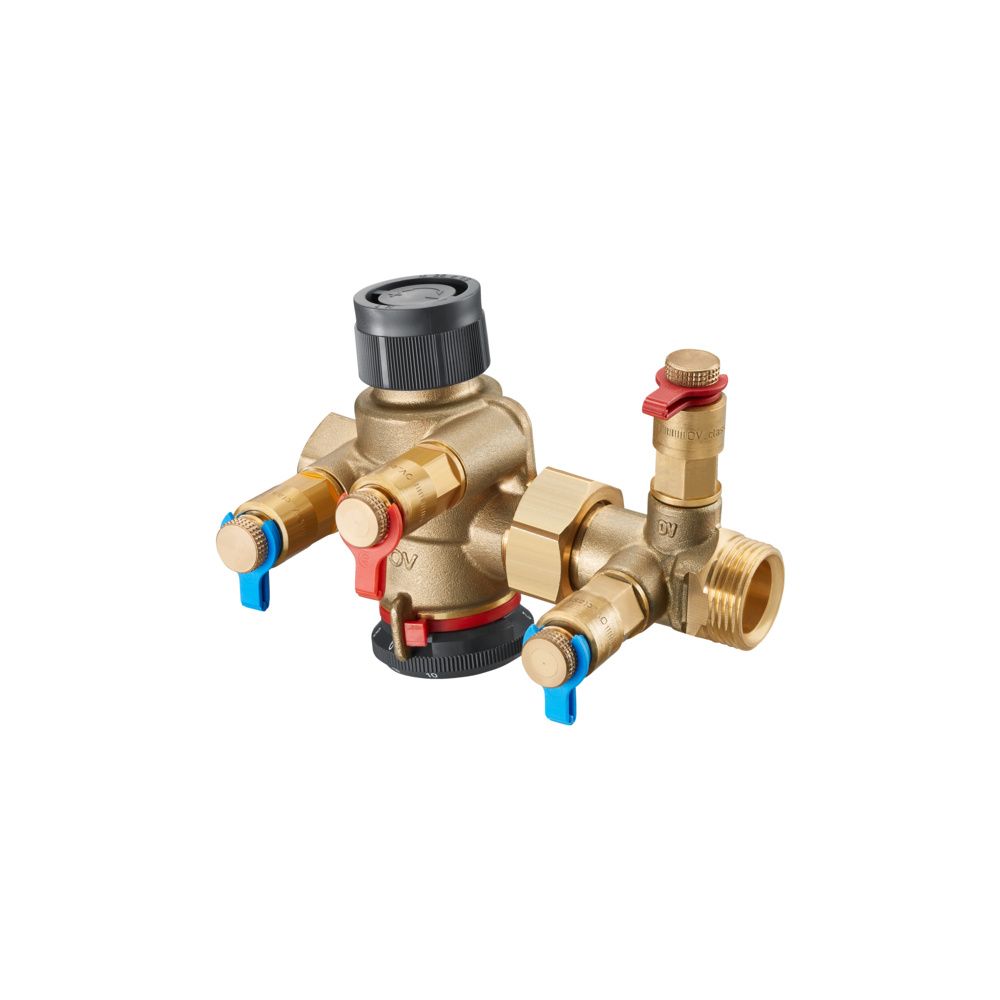

Oventrop Cocon QTZ Regulierventil mit Messblende, DN 15 beidseitiges Außengewinde, 200-1300l/h

Das Oventrop Cocon QTZ Regulierventil ist eine Kombination aus einem automatisch arbeitenden Durchflussregler und einem Regelventil, das für den hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen konzipiert ist. Mit einem Einstellbereich von 200 bis 1300 l/h ermöglicht es eine präzise Durchflussregelung in Anlagen wie Fußbodenheizungen, Gebläsekonvektoren oder Kühldecken. Das aus entzinkungsbeständigem Messing gefertigte Ventil ist für einen Betriebsdruck von PN 16 ausgelegt und bietet durch die montierte Messblende sowie zwei Classic Messventile eine zuverlässige Überwachung der Systemparameter.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Ventil vereint zwei Funktionen in einer kompakten Einheit. Der integrierte Durchflussregler sorgt für eine automatische Konstanthaltung des Durchflusses, wobei der Sollwert manuell eingestellt werden kann. Dies stellt sicher, dass die hydraulischen Bedingungen im System auch bei wechselnden Lastzuständen stabil bleiben. Durch die Kombination mit einem Regelventil lässt sich zudem eine weitere Größe, wie etwa die Raumtemperatur, steuern. Hierfür kann das Ventil flexibel mit einem Stellantrieb, einem Temperaturregler oder einem Handregulierkopf ausgestattet werden, wobei der Anschluss über ein M 30 x 1,5 Gewinde erfolgt.

Welche technischen Voraussetzungen gelten für den Einsatz?

Das Cocon QTZ ist für den Einsatz in geschlossenen Wasserkreisläufen vorgesehen. Es hält einem maximalen Differenzdruck von 4 bar stand und deckt einen Temperaturbereich von -10 °C bis 120 °C ab. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist. Mit seinem beidseitigen G 3/4 Außengewinde lässt sich das Ventil in Rohrleitungssysteme der Dimension DN 15 integrieren.

Technische Daten

• Nennweite: DN 15
• Anschluss: G 3/4 Außengewinde
• Einstellbereich: 200-1300 l/h
• Maximaler Betriebsdruck: PN 16
• Maximaler Differenzdruck: 4 bar
• Betriebstemperatur: -10 °C bis 120 °C
• Material: Entzinkungsbeständiges Messing
• Anschluss für Regler: M 30 x 1,5

Das Oventrop Cocon QTZ Regulierventil bietet eine effiziente Lösung für den hydraulischen Abgleich und die präzise Temperaturregelung in modernen Heiz- und Kühlsystemen. Durch die Kombination aus automatischer Durchflussregelung im Bereich von 200 bis 1300 l/h und der flexiblen Erweiterbarkeit mittels M 30 x 1,5 Anschluss für Stellantriebe oder Thermostate steigert es die Effizienz der Anlage. Die robuste Ausführung aus entzinkungsbeständigem Messing und die einfache Montage machen es zur idealen Wahl für anspruchsvolle Installationen.
