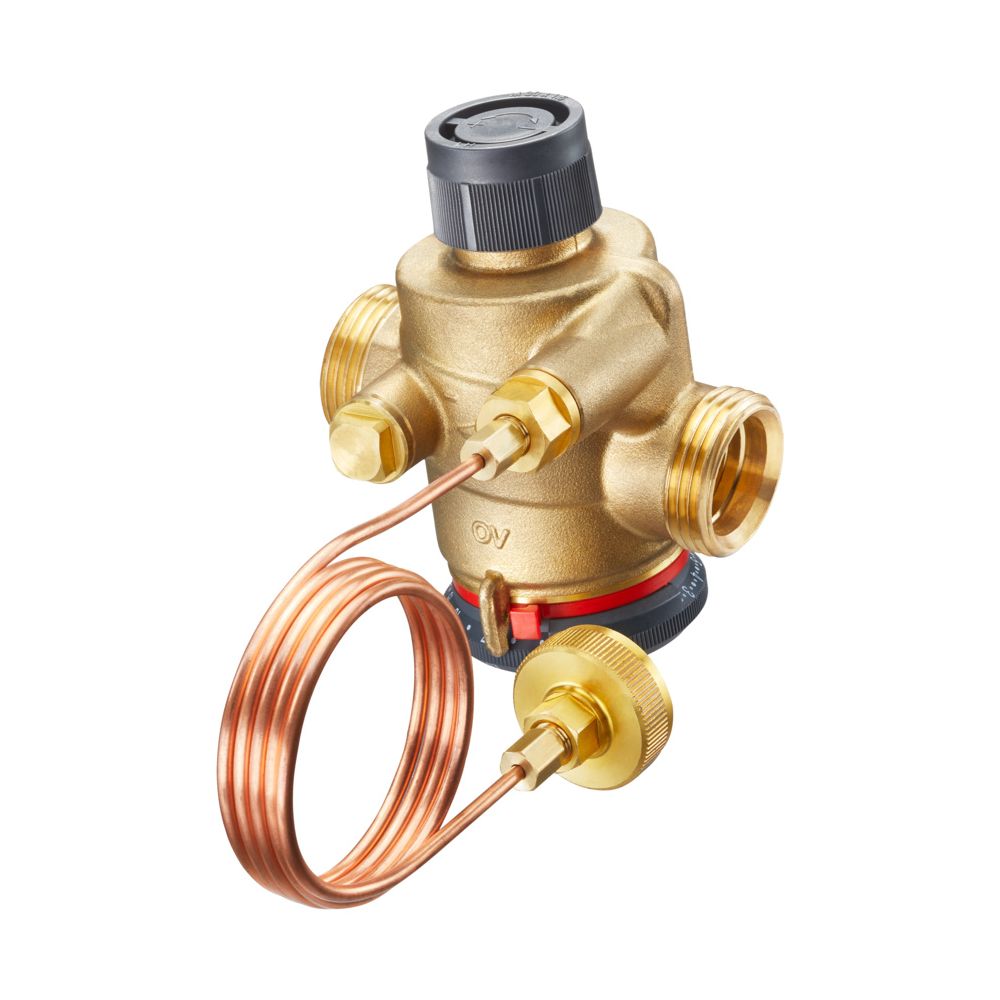

Oventrop Regulierventil Cocon QD mit zusätzlichem Differenzdruckregler DN 20

Das Oventrop Regulierventil Cocon QDP mit zusätzlichem Differenzdruckregler in der Nennweite DN 20 ist eine präzise Lösung für die Durchflussbegrenzung und Zonenregelung in Zentralheizungs- und Kühlanlagen. Die Zweiwege-Ventilkombination ermöglicht eine effiziente hydraulische Einregulierung und begrenzt den maximalen Differenzdruck innerhalb der Regelzone. Das aus entzinkungsbeständigem Messing gefertigte Ventil ist für den Betrieb mit Wasser sowie Wasser-Glykolgemischen ausgelegt und zeichnet sich durch eine robuste Bauweise für anspruchsvolle Anlagenkonfigurationen aus.

Wie erfolgt die Einstellung und Regelung?

Die Einstellung des Durchflusses erfolgt direkt über ein Handrad, wobei der gewählte Wert unabhängig von der aktuellen Handradstellung jederzeit ablesbar bleibt. Für eine dauerhafte und manipulationssichere Fixierung ist die Voreinstellung stufenlos wählbar und zudem plombierbar. Die Konstruktion umfasst eine wartungsfreie Spindelabdichtung, die einen zuverlässigen Betrieb unterstützt. Das Ventil ist für den Einbau im Rücklauf vorgesehen und bietet durch den integrierten Impulsleitungsanschluss eine flexible Anpassung an die jeweiligen Systemanforderungen.

Welche Flexibilität bietet die Ventilkombination?

Das Cocon QDP Ventil ist für die Aufnahme von Stellantrieben oder Handregulierköpfen mit einem Anschlussmaß von M 30 x 1,5 ausgelegt. Dies erlaubt eine einfache Integration in bestehende Automatisierungssysteme oder eine manuelle Bedienung vor Ort. Durch die Zweiwegeausführung und die präzise Differenzdruckregelung bis zu einem maximalen Wert von 3 bar eignet sich das Bauteil ideal für den Einsatz in komplexen hydraulischen Netzen, in denen eine konstante Durchflussbegrenzung für die Energieeffizienz der Gesamtanlage entscheidend ist.

Technische Daten

• Nennweite: DN 20
• Anschlussgröße: G 1
• Druckstufe: PN 25
• Regelbereich: 260 - 1.580 l/h
• Max. Differenzdruck: 3 bar
• Betriebstemperatur: -10 bis 120 °C
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Anschluss Stellantrieb: M 30 x 1,5
• Regelhub: 4 mm
• Einbauort: Rücklauf

Das Oventrop Regulierventil Cocon QDP überzeugt durch seine Kombination aus präziser Durchflussbegrenzung und zuverlässiger Differenzdruckregelung. Mit einem Regelbereich von 260 bis 1.580 l/h und einer Druckfestigkeit bis PN 25 bietet es eine leistungsstarke Basis für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Die einfache, plombierbare Voreinstellung und die Kompatibilität mit gängigen Stellantrieben machen es zu einer flexiblen Komponente für eine effiziente Anlagentechnik.
