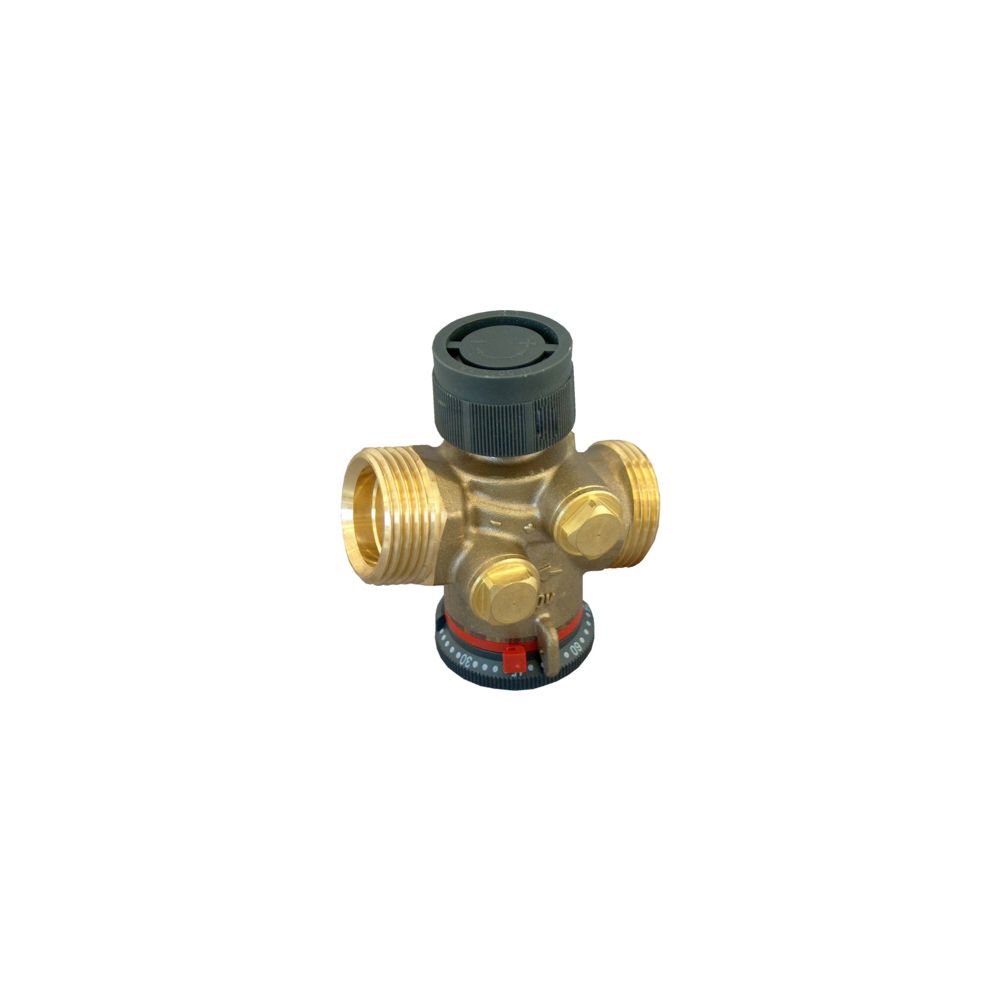

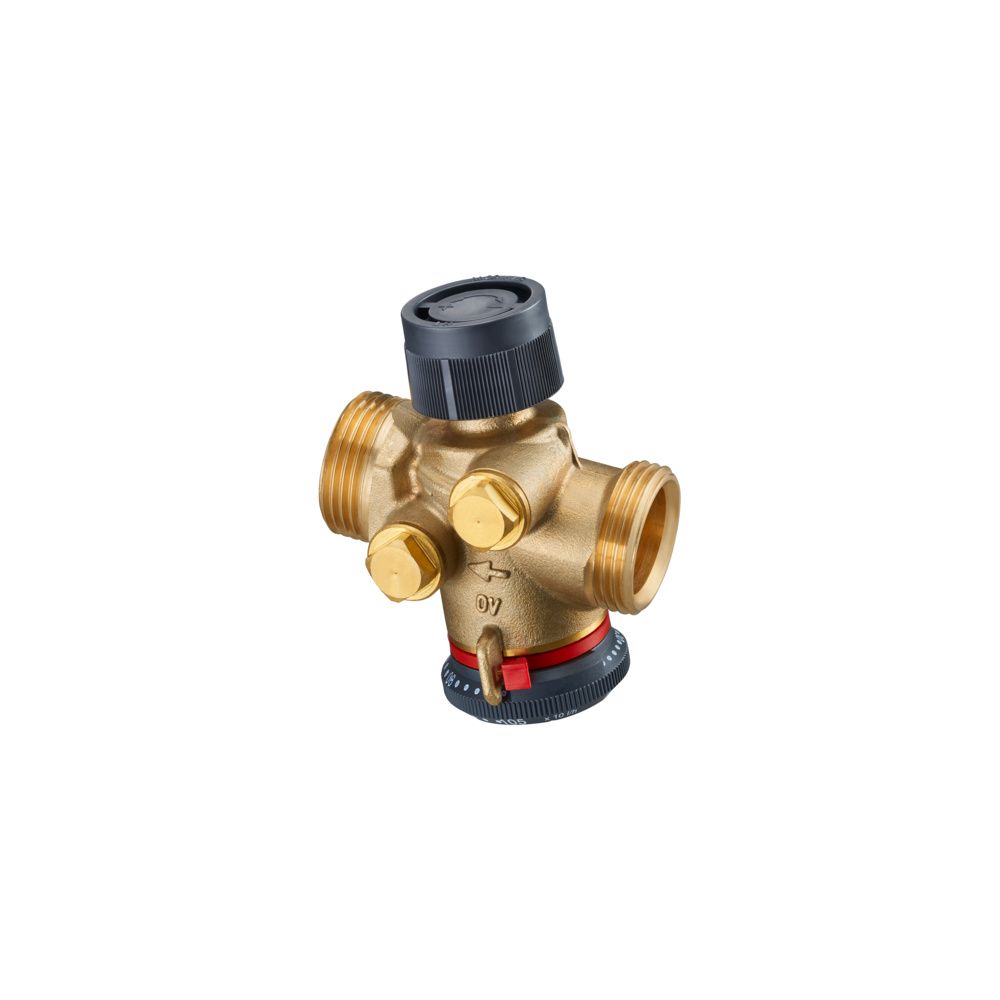

Oventrop Regulierventil Cocon QTZ ohne Messventile, DN 20 G 1” Außengewinde, 150-1050l/h

Das Oventrop Regulierventil Cocon QTZ ist ein kombiniertes Regel- und Regulierventil, das für den präzisen hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen konzipiert ist. Die Ventilkombination vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Mit einem Nenndurchmesser von DN 20 und einem Einstellbereich von 150 bis 1050 l/h eignet sich das Ventil ideal für Anwendungen in Zentralheizungsanlagen, Fußbodenheizungen, Kühldecken sowie Gebläsekonvektoren.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Ventil ermöglicht eine automatische Durchflussregelung, wodurch ein effizienter hydraulischer Abgleich im System sichergestellt wird. Durch die Kombination aus Durchflussregler und Regelventil wird der Durchfluss unabhängig vom anliegenden Differenzdruck konstant gehalten. Dies trägt zu einer gleichmäßigen Wärmeverteilung bei und optimiert den Betrieb von Heiz- und Kühlsystemen. Die robuste Ausführung aus entzinkungsbeständigem Messing sorgt für eine hohe Langlebigkeit und Zuverlässigkeit im Dauerbetrieb.

Welche Möglichkeiten bietet die Regelungsfunktion?

Das integrierte Regelventil ist mit einem Gewindeanschluss M 30 x 1,5 ausgestattet, der eine flexible Erweiterung ermöglicht. Es kann wahlweise mit einem Stellantrieb, einem Temperaturregler oder einem Handregulierkopf bestückt werden. Dadurch lässt sich neben der automatischen Durchflussbegrenzung eine zusätzliche Regelgröße, wie beispielsweise die Raumtemperatur, präzise steuern. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist.

Technische Daten

• Nenndurchmesser: DN 20
• Einstellbereich Volumenstrom: 150-1050 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Anschluss: G 1 Außengewinde
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Anschlussgewinde für Stellantrieb: M 30 x 1,5

Das Oventrop Cocon QTZ Regulierventil bietet eine effiziente Lösung für die präzise Durchflussregelung in anspruchsvollen Heiz- und Kühlsystemen. Durch die Kombination aus automatischem hydraulischem Abgleich und der flexiblen Anbindung von Stellantrieben oder Thermostaten über den M 30 x 1,5 Anschluss ermöglicht das Ventil eine bedarfsgerechte Temperaturregelung. Mit einer Druckfestigkeit von PN 16 und einem Einstellbereich von 150 bis 1050 l/h ist es eine zuverlässige Komponente für eine optimierte Anlageneffizienz.
