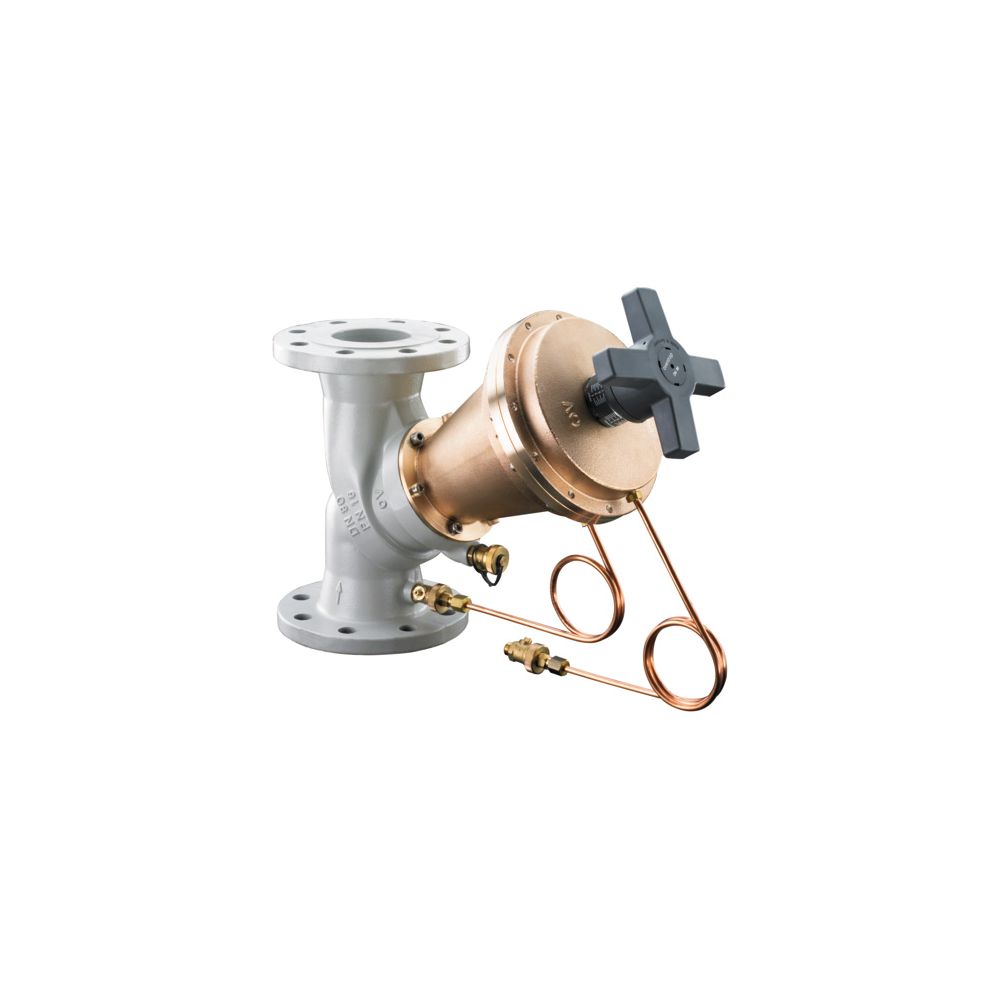

Oventrop Hydromat DF Differenzdruckregler DN 80 PN 16 Flansch, 400-1800mbar, GG Rotguss

Der Oventrop Hydromat DFC Differenzdruckregler in der Ausführung DN 80 ist ein präzises Regelventil für den Einsatz in geschlossenen Zentralheizungs- und Kühlanlagen. Als ohne Hilfsenergie arbeitender Proportionalregler sorgt er für eine konstante Differenzdruckregelung in Alt- und Neubauten. Das Ventil ist für den Einbau im Rücklauf konzipiert und ermöglicht neben der Regelung auch das Absperren, Füllen und Entleeren der Anlage. Mit einem stufenlos einstellbaren Sollwertbereich von 400 bis 1800 mbar bietet das Gerät eine flexible Anpassung an die hydraulischen Anforderungen des Systems.

Wie arbeitet der Hydromat DFC im System?

Das Differenzdruckregelventil fungiert als Proportionalregler, der ohne externe Energiezufuhr arbeitet. Bei einem Anstieg des Differenzdrucks in der Anlage bewegt sich der Ventilkegel automatisch in Richtung der Schließstellung. Dadurch wird der Differenzdruck auf den voreingestellten Sollwert begrenzt und konstant gehalten. Alle für die Bedienung und Einstellung relevanten Funktionselemente sind an der Handradseite angeordnet, was die Handhabung im laufenden Betrieb erleichtert. Der Sollwert ist dabei nicht nur stufenlos einstellbar, sondern lässt sich bei Bedarf auch blockieren.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Die robuste Konstruktion des Hydromat DFC umfasst ein Kopfstück aus Rotguss sowie einen Ventilkegel aus Edelstahl, der mit einer EPDM-Dichtung ausgestattet ist. Die Spindel besteht aus entzinkungsbeständigem Messing und verfügt über eine wartungsfreie Abdichtung durch einen doppelten O-Ring aus EPDM. Das Gehäuse ist aus Grauguss gefertigt. Die Baulänge entspricht der DIN EN 558-1, Grundreihe 1, und der Anschluss erfolgt beiderseits über Flansche gemäß DIN EN 1092-2 für die Druckstufe PN 16.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 16
• Einstellbereich Differenzdruck: 400 bis 1800 mbar
• Kvs-Wert: 52
• Anschlussart: Flansch
• Werkstoff Gehäuse: Grauguss (GG 25)
• Werkstoff Kegel: Edelstahl
• Bauhöhe: 395 mm
• Regelungsart: Proportionalregelung
• Einsatzbereich: Rücklauf

Der Oventrop Hydromat DFC überzeugt durch seine zuverlässige, mechanische Differenzdruckregelung in Heiz- und Kühlsystemen. Durch die Kombination aus hochwertigen Materialien wie Rotguss und Edelstahl sowie der präzisen Einstellbarkeit des Sollwerts von 400 bis 1800 mbar stellt das Ventil eine langlebige Lösung für den hydraulischen Abgleich dar. Die einfache Bedienung über das Handrad und die integrierten Zusatzfunktionen wie Absperrung und Entleerung machen das DN 80 Ventil zu einer effizienten Komponente für komplexe Anlagenstrukturen.

Lieferumfang

• 1x Oventrop Hydromat DFC Differenzdruckregler DN 80
• 1x Anschlusssatz mit Kapillarrohr (1 m)
