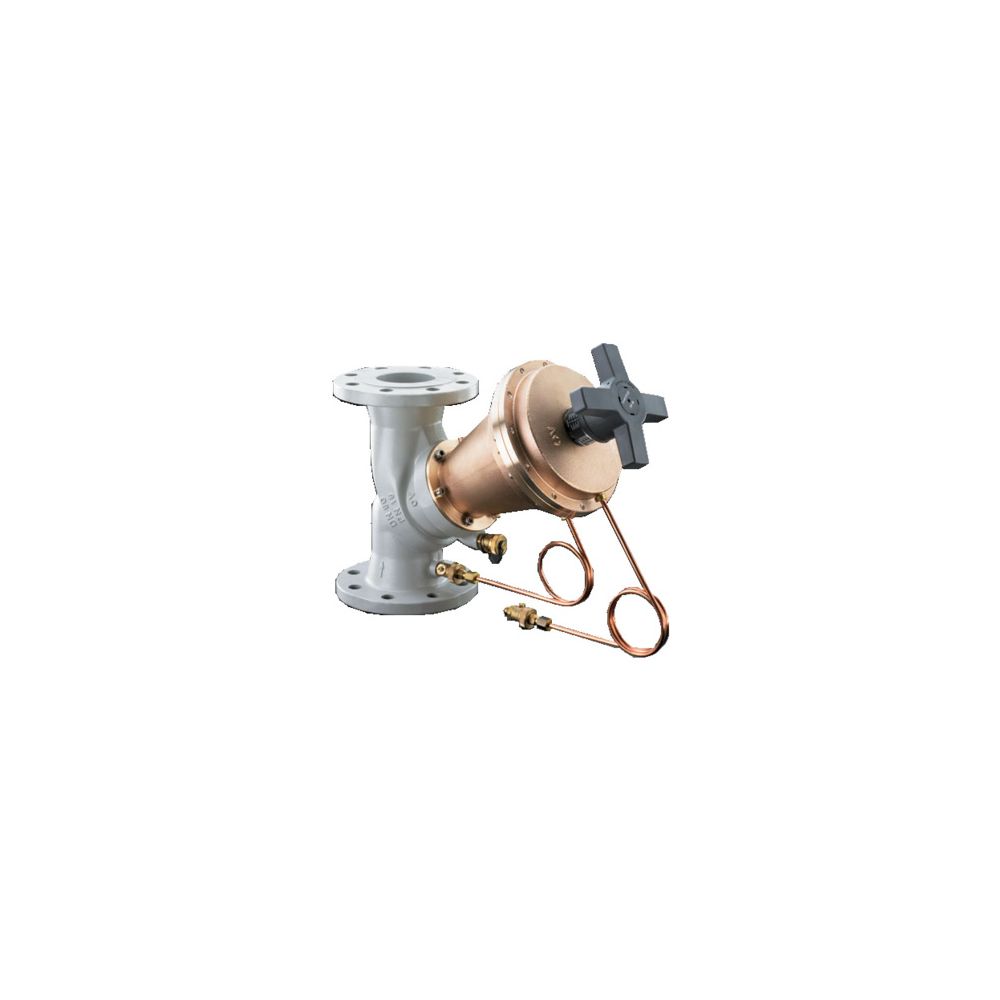

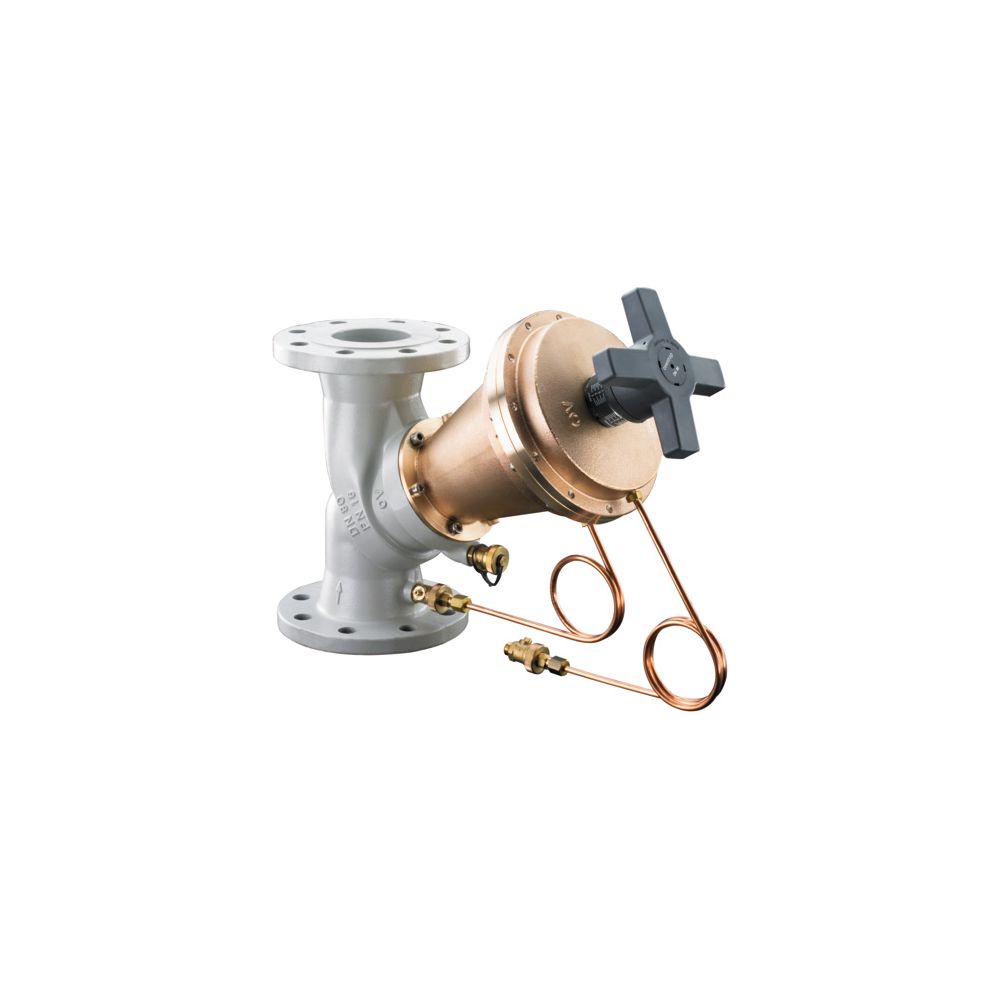

Oventrop Hydromat DF Differenzdruckregler DN 80 PN 16 Flansch, 200-1000mbar, GG Rotguss

Der Oventrop Hydromat DFC Differenzdruckregler in der Ausführung DN 80 ist ein präzises Bauteil für den hydraulischen Abgleich in geschlossenen Zentralheizungs- und Kühlanlagen. Als proportional arbeitender Regler ohne Hilfsenergie sorgt er für eine konstante Differenzdruckregelung, indem er bei Druckanstiegen den Ventilkegel in Schließstellung bewegt. Das Ventil ist für den Einsatz im Rücklauf konzipiert und eignet sich für nicht aggressive Flüssigkeiten wie Wasser oder Wasser-Glykol-Gemische gemäß VDI 2035. Neben der Regelungsfunktion ermöglicht das Gerät das Absperren, Füllen und Entleeren der Anlage.

Wie erfolgt die Regelung des Differenzdrucks?

Der Hydromat DFC arbeitet als Proportionalregler, der den Differenzdruck auf einen stufenlos einstellbaren Sollwert zwischen 200 und 1000 mbar hält. Alle für die Bedienung relevanten Funktionselemente sind an der Handradseite angeordnet, was die Handhabung im laufenden Betrieb erleichtert. Der eingestellte Sollwert lässt sich bei Bedarf blockieren, um eine ungewollte Verstellung zu verhindern. Die Steuerung erfolgt membrangesteuert, wobei die robuste Konstruktion aus einem Kopfstück aus Rotguss, einer Spindel aus entzinkungsbeständigem Messing und einem Edelstahlkegel mit EPDM-Dichtung eine hohe Langlebigkeit unterstützt.

Welche technischen Merkmale zeichnen das Ventil aus?

Die Installation erfolgt über beiderseitige Flanschanschlüsse gemäß DIN EN 1092-2, wobei die Baulänge der Norm DIN EN 558-1, Grundreihe 1 entspricht. Für eine wartungsarme Nutzung sorgt die Spindelabdichtung durch einen doppelten O-Ring aus EPDM. Das Ventil ist für einen Nenndruck von PN 16 ausgelegt und bietet mit einem Kvs-Wert von 75 eine hohe Durchflusskapazität. Die Integration eines Messanschlusses sowie die mitgelieferte Impulsleitung unterstützen die präzise Überwachung und Einregulierung des Systems in Alt- und Neubauten.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 16
• Einstellbereich Differenzdruck: 200 bis 1000 mbar
• Kvs-Wert: 75
• Anschlussart: Flansch nach DIN EN 1092-2
• Werkstoff Gehäuse: Gusseisen GG 25 (GJL-250)
• Werkstoff Kopfstück: Rotguss
• Baulänge: DIN EN 558-1, Grundreihe 1
• Bedienung: Handrad

Der Oventrop Hydromat DFC Differenzdruckregler bietet eine zuverlässige Lösung für die dezentrale oder zentrale Differenzdruckregelung in komplexen Anlagen. Durch die Kombination aus hochwertigen Materialien wie Rotguss und Edelstahl sowie der präzisen Einstellbarkeit des Sollwerts von 200 bis 1000 mbar unterstützt das Ventil einen effizienten hydraulischen Abgleich. Die robuste Auslegung für PN 16 und die einfache Handhabung machen das Gerät zu einer langlebigen Komponente für den professionellen Einsatz in Heiz- und Kühlsystemen.

Lieferumfang

• 1x Oventrop Hydromat DFC Differenzdruckregler DN 80
• 1x Anschlusssatz mit Kapillarrohr (1 m)
