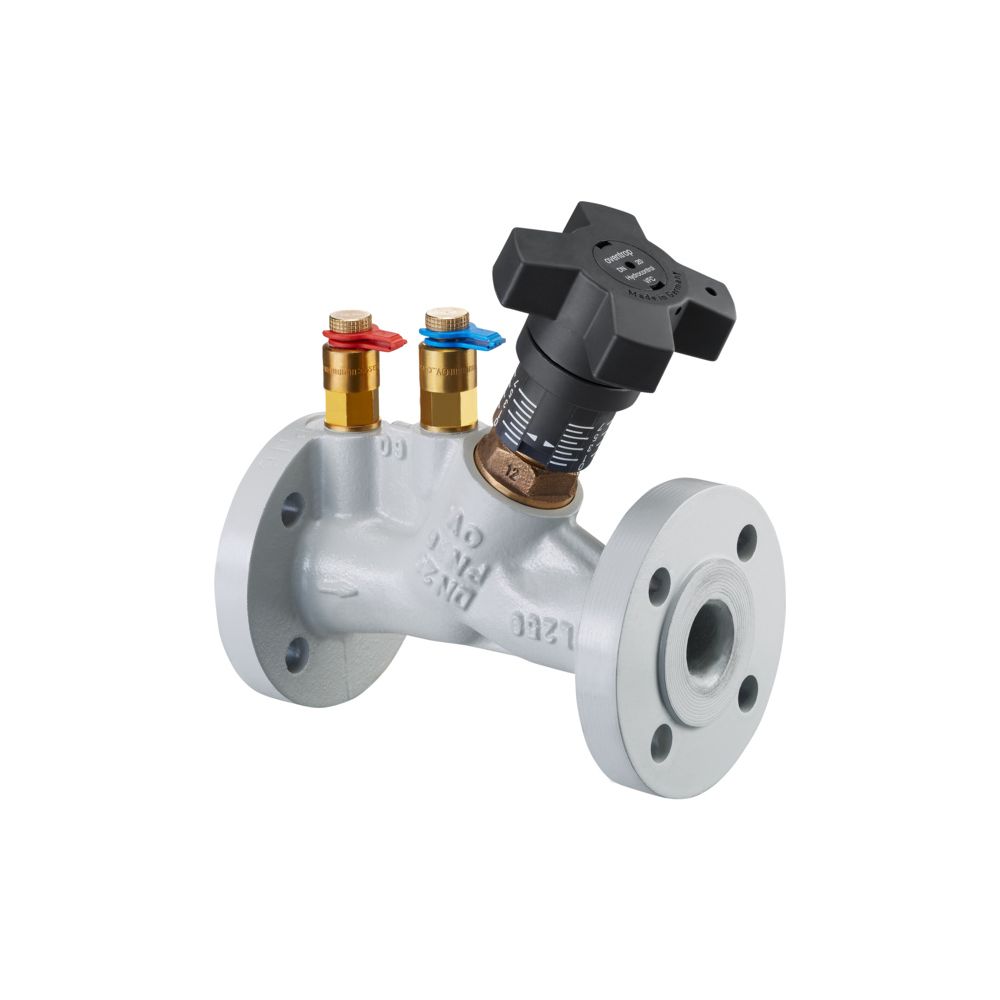

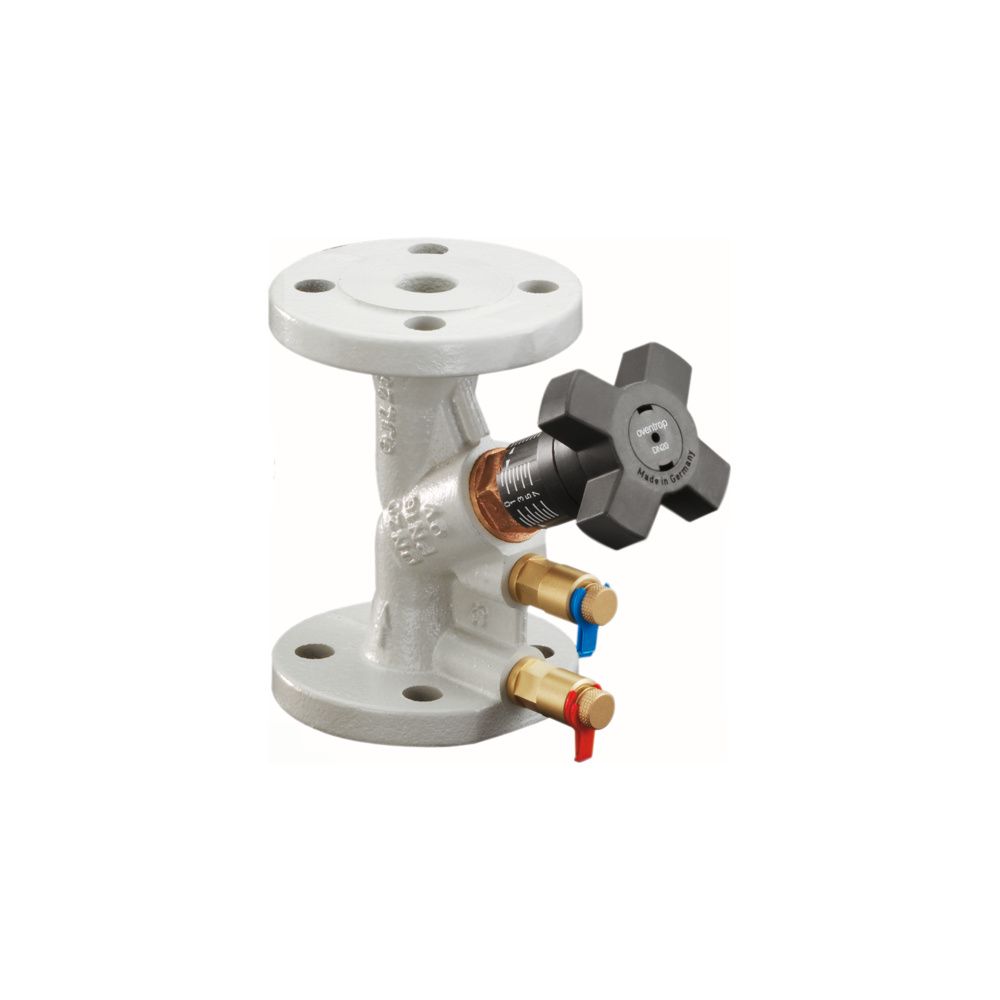

Oventrop Hydrocontrol VFC Strangregulierventil DN 20 PN 6 Flansch DIN, 2 Messventile, GG 25

Das Oventrop Hydrocontrol VFC Strangregulierventil in der Ausführung DN 20 ist ein robustes Bauteil für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung ist für einen Betriebsdruck von PN 6 ausgelegt und ermöglicht durch eine stufenlose Voreinstellung mittels Hubbegrenzung eine exakte Durchflussregulierung. Zwei montierte Messventile erlauben eine einfache Kontrolle der Betriebsparameter.

Wie ist das Hydrocontrol VFC aufgebaut?

Das Ventilgehäuse besteht aus Grauguss (GG 25), während Kopfstück und Kegel aus Rotguss gefertigt sind. Die Spindel besteht aus entzinkungsbeständigem Messing. Für eine zuverlässige Abdichtung sorgt eine wartungsfreie Spindelabdichtung mit einem doppelten O-Ring aus EPDM, während der Kegel mit einer Dichtung aus PTFE ausgestattet ist. Alle Funktionselemente sind an der Handradseite angeordnet, was die Bedienung und Wartung erleichtert.

Welche Vorteile bietet die Voreinstellung?

Die Voreinstellung ist jederzeit kontrollierbar und lässt sich bei Bedarf plombieren, um unbefugte Änderungen zu verhindern. Die Baulänge entspricht der DIN EN 558-1 Grundreihe 1, was den Einbau in Rohrleitungssysteme mit Flanschanschluss nach DIN EN 1092-2 vereinfacht. Da alle Funktionselemente auf einer Seite liegen, ist der Zugang zu den Messventilen auch bei beengten Platzverhältnissen ermöglicht.

Technische Daten

• Nenndurchmesser: DN 20
• Druckstufe: PN 6
• Kvs-Wert: 4,8
• Gehäusewerkstoff: Grauguss GG 25
• Anschlussart: Flansch nach DIN EN 1092-2
• Bedienhöhe: 118 mm
• Handraddurchmesser: 70 mm
• Dichtungsmaterial Kegel: PTFE

Das Oventrop Hydrocontrol VFC Strangregulierventil überzeugt durch seine langlebige Konstruktion aus Grauguss und die präzise Einstellbarkeit für einen effizienten hydraulischen Abgleich. Mit einem Kvs-Wert von 4,8 und der bewährten Schrägsitzausführung eignet sich das Ventil ideal für den Einsatz in Heizungssystemen. Die Kombination aus wartungsfreier Spindelabdichtung und der Möglichkeit zur Plombierung der Voreinstellung sorgt für einen zuverlässigen Betrieb bei der Inbetriebnahme und Wartung der Anlage.
