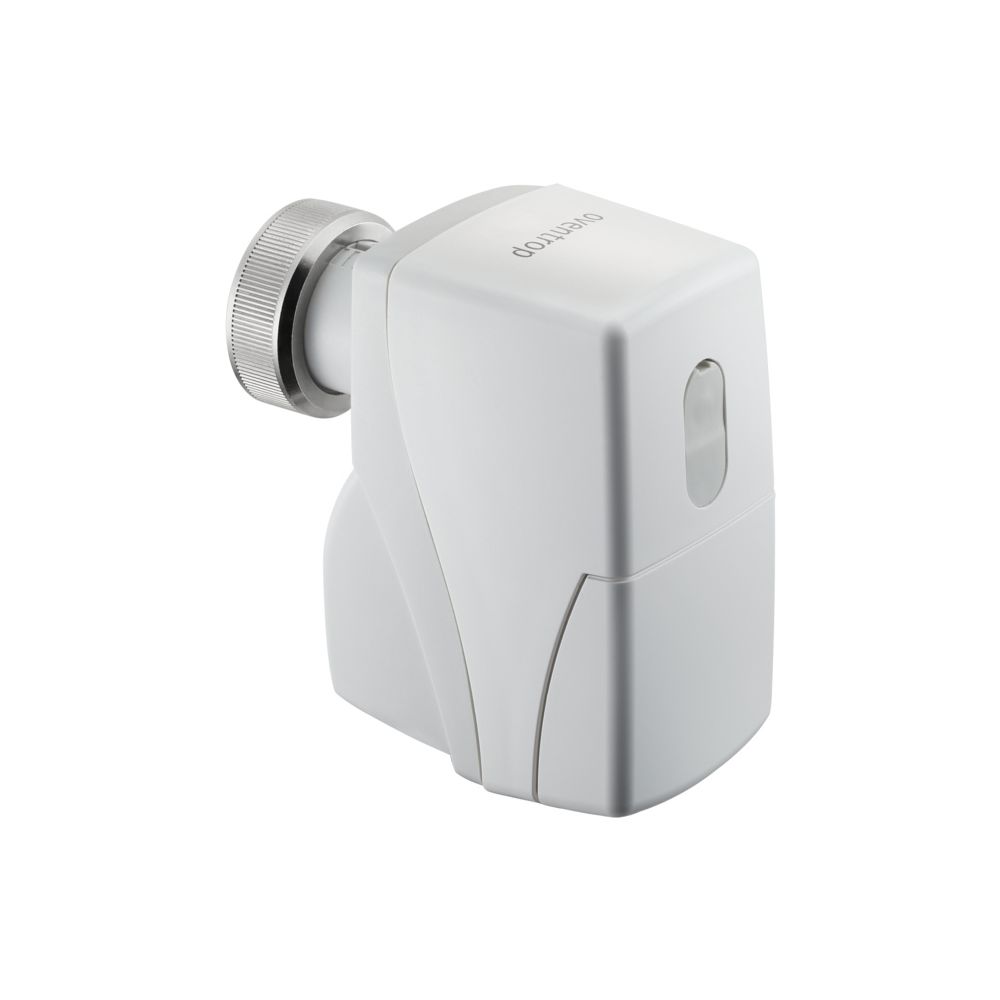

Oventrop Aktor M ST L elektromotorischer Stellantrieb, 24V Antrieb 0-10V mit Stellungsrückmeldung

Der elektromotorische Stellantrieb Aktor M ST L von Oventrop ist ein modulierender Proportional-Stellantrieb, der für eine präzise Raumtemperaturregelung in Heizungs-, Lüftungs- und Klimaanlagen konzipiert ist. Er eignet sich für den Einsatz mit Thermostatventilen, Heizkreisverteilern für Flächenheizungen, Deckenkühlsystemen sowie Gebläsekonvektoren. Durch die Ansteuerung über ein 0 bis 10 V Signal ermöglicht das Gerät eine exakte Ventilpositionierung, wobei die Stellungsrückmeldung eine kontinuierliche Überwachung des Betriebszustands sicherstellt.

Wie lässt sich der Stellantrieb anpassen?

Der Aktor M ST L bietet eine hohe Flexibilität bei der Inbetriebnahme und Integration in bestehende Systeme. Über integrierte DIP-Schalter lässt sich der Stellantrieb präzise an die spezifischen Parameter des verwendeten Ventils anpassen. Dies umfasst unter anderem die Einstellbarkeit des Wirksinns sowie der Kennlinie. Dank der automatischen Nullpunkterkennung und der Ventilblockierschutzfunktion arbeitet das System zuverlässig. Die Montage erfolgt unkompliziert über den standardisierten Gewindeanschluss M 30 x 1,5, wodurch keine Spezialwerkzeuge erforderlich sind.

Welche technischen Merkmale zeichnen das Gerät aus?

Das Gehäuse des Stellantriebs ist gemäß Schutzart IP54 ausgeführt, was einen sicheren Betrieb in verschiedenen Umgebungen ermöglicht. Die Spannungsversorgung erfolgt über 24 V AC/DC. Mit einer Hublänge von 4 mm deckt der Antrieb die Anforderungen für eine effiziente Durchflussregelung ab. Die Umgebungstemperatur für den Einsatzbereich liegt zwischen 0 und 50 °C. Das Anschlusskabel weist eine Länge von 1,5 m auf und unterstützt eine einfache elektrische Installation.

Technische Daten

• Anschluss: M 30 x 1,5
• Steuersignal: 0 - 10 V
• Netzspannung: 24 V AC/DC
• Schutzart: IP54
• Hublänge: 4 mm
• Anschlusskabellänge: 1,5 m
• Umgebungstemperatur: 0 - 50 °C

Der Oventrop Aktor M ST L überzeugt durch seine präzise Steuerung mittels 0 bis 10 V Signal und die vielseitigen Anpassungsmöglichkeiten über DIP-Schalter. Mit seiner automatischen Ventilblockierschutzfunktion und der integrierten Stellungsrückmeldung sorgt er für einen effizienten Betrieb in Heiz- und Kühlsystemen. Die robuste Ausführung mit Schutzart IP54 und der einfache Anschluss über das M 30 x 1,5 Gewinde machen ihn zu einer zuverlässigen Lösung für die individuelle Raumtemperaturregelung.
