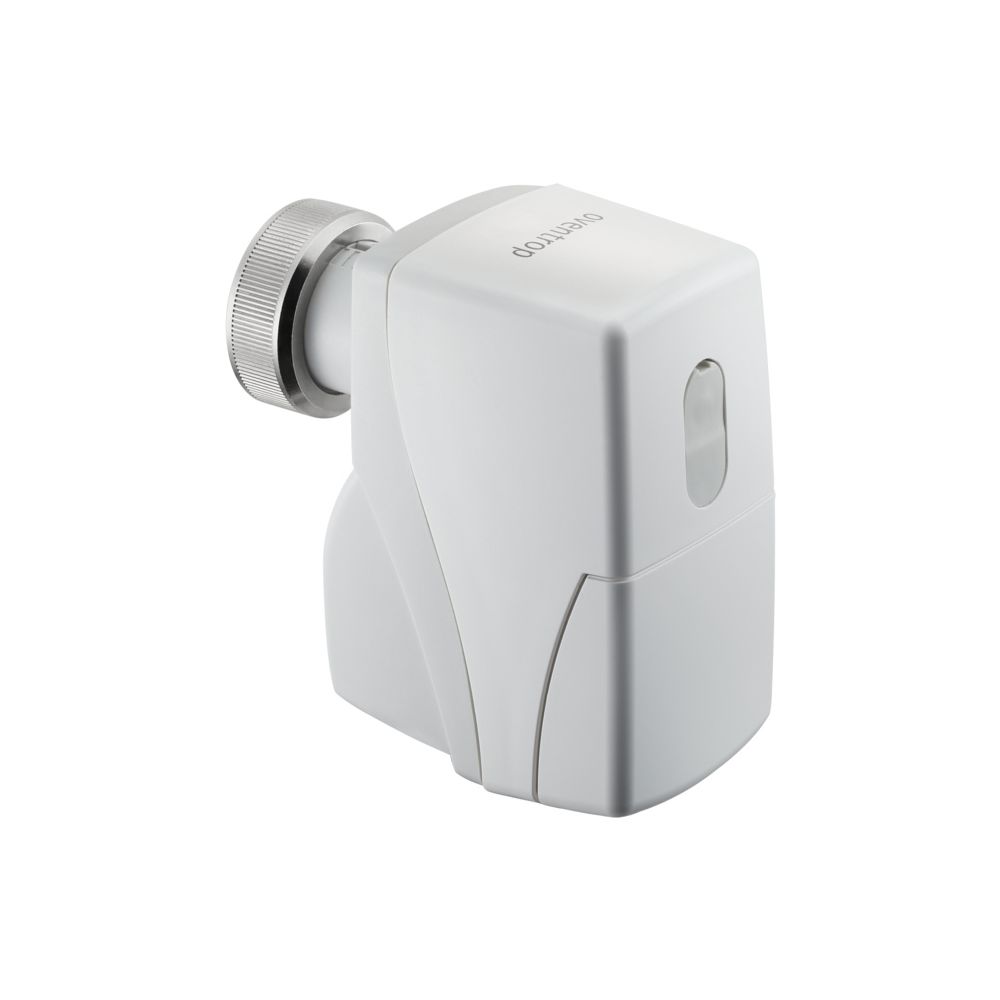

Oventrop Aktor M Modbus L Elektromotorischer Stellantrieb, 24V, für Cocon QTZ

Der elektromotorische Stellantrieb Aktor M Modbus L von Oventrop ist eine präzise Lösung zur Steuerung von Ventilen der Serie Cocon QTZ. Mit seiner integrierten Modbus RTU Schnittstelle ermöglicht das Gerät eine effiziente Einbindung in moderne Gebäudeautomationssysteme. Der Stellantrieb zeichnet sich durch eine robuste Bauweise aus und ist für den Betrieb mit einer Netzspannung von 24 V AC/DC ausgelegt, was ihn zu einer zuverlässigen Komponente für anspruchsvolle Regelungsaufgaben macht.

Welche technischen Merkmale zeichnen den Aktor M aus?

Der Aktor M Modbus L ist für eine einfache und werkzeuglose Montage konzipiert. Er verfügt über einen standardisierten Gewindeanschluss M 30 x 1,5, der eine direkte Kompatibilität mit den entsprechenden Ventilen sicherstellt. Mit einer Verstellkraft von 150 N und einer Hublänge von 9 mm bietet der Antrieb die notwendige Leistung für eine exakte Ventilpositionierung. Die Schutzart IP54 unterstreicht die Eignung für den Einsatz in verschiedenen Umgebungsbedingungen, wobei ein Betriebstemperaturbereich von 0 bis 50 °C abgedeckt wird.

Wie erfolgt die Integration in das System?

Die Kommunikation erfolgt über das Modbus-Protokoll, welches eine flexible Anbindung an übergeordnete Steuerungen erlaubt. Die elektrische Leistungsaufnahme liegt bei maximal 4,2 W. Für den Anschluss an die Spannungsversorgung ist ein 1,5 m langes Kabel fest mit dem Stellantrieb verbunden, was die Installation vor Ort erleichtert. Die zulässige relative Feuchtigkeit für den Betrieb liegt zwischen 0 und 85 Prozent, wodurch das Gerät vielseitig in der Gebäudetechnik einsetzbar ist.

Technische Daten

• Netzspannung: 24 V AC/DC
• Anschluss an Ventil: M 30 x 1,5
• Verstellkraft: 150 N
• Hublänge: 9 mm
• Kommunikationsprotokoll: Modbus
• Schutzart: IP54
• Max. elektrische Leistungsaufnahme: 4,2 W
• Umgebungstemperatur: 0 - 50 °C
• Anschlusskabellänge: 1,5 m

Der Oventrop Aktor M Modbus L überzeugt durch seine hohe Funktionalität bei der Ventilsteuerung. Dank der Modbus RTU Schnittstelle, der Verstellkraft von 150 N und der kompakten Bauweise mit M 30 x 1,5 Anschluss ist er ideal für die präzise Regelung in Smart Building Anwendungen geeignet. Die zuverlässige Spannungsversorgung von 24 V AC/DC und die Schutzart IP54 ermöglichen einen stabilen Betrieb in unterschiedlichen Installationsumgebungen.
