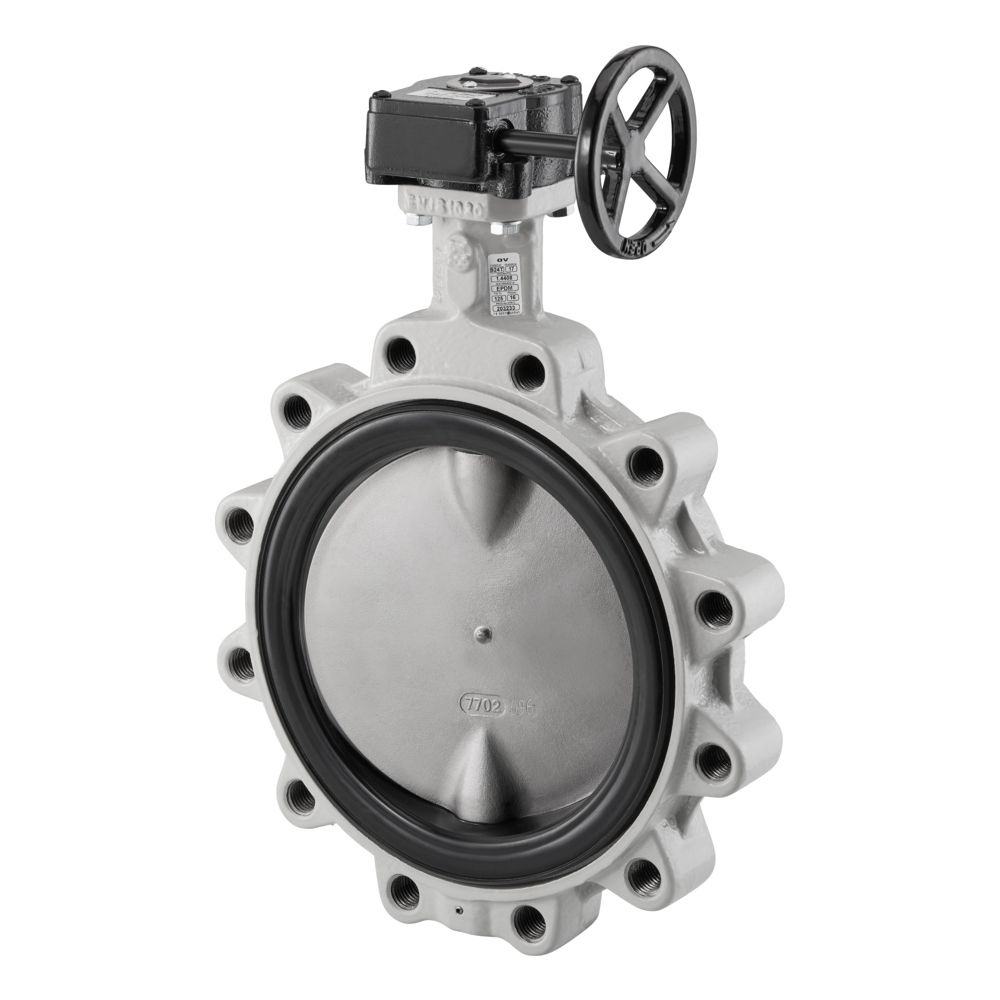

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 200

Die Oventrop Mittelflansch-Absperrklappe mit Getriebe in der Nennweite DN 200 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Ausgelegt für einen maximalen Betriebsdruck von 16 bar, ermöglicht sie eine zuverlässige Absperrung in Rohrleitungen. Die Konstruktion ist für den Einbau zwischen Flanschen gemäß DIN EN 1092-2 optimiert und zeichnet sich durch eine langlebige Materialwahl sowie eine präzise Bedienung mittels Handrad aus.

Welche konstruktiven Merkmale zeichnen die Absperrklappe aus?

Die Absperrklappe ist als zentrische Mittelflanschausführung konzipiert und verfügt über ein Gehäuse aus Sphäroguss (EN-GJS-400-15). Für eine hohe Beständigkeit sind die Spindel aus Edelstahl (AISI 420) und die Klappenscheibe aus Edelstahl (AISI 316) gefertigt. Die EPDM-Dichtung sorgt für eine zuverlässige Abdichtung im Betrieb. Ein besonderes Merkmal ist der verlängerte Ansatz, der eine fachgerechte Isolierung der Armatur in der Rohrleitung ermöglicht.

Wie erfolgt die Bedienung und Installation?

Die Betätigung der Klappe erfolgt komfortabel über ein Getriebe mit Handrad, was eine präzise Steuerung des Durchflusses erlaubt. Die Installation gestaltet sich unkompliziert, da keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich sind. Die Armatur ist für den Einbau zwischen Flanschen der Druckstufe PN 16 vorgesehen und bietet bei einer Betriebstemperatur von -20 °C bis +120 °C eine hohe Flexibilität für verschiedene Anwendungsbereiche.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 16
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Dichtungsmaterial: EPDM
• Betriebstemperatur: -20 °C bis +120 °C
• Bedienung: Getriebe mit Handrad
• Baulänge: 60 mm
• Klappenentwurf: zentrisch
• Rohraußendurchmesser: 319 mm

Diese Oventrop Absperrklappe überzeugt durch ihre solide Verarbeitung aus Sphäroguss und Edelstahl. Mit einer Druckfestigkeit von 16 bar und der EPDM-Dichtung ist sie für anspruchsvolle hydraulische Anwendungen bestens geeignet. Die einfache Handhabung durch das Getriebe und die Eignung für den Einbau zwischen PN 16 Flanschen machen sie zu einer effizienten Lösung für die Absperrung in Rohrleitungssystemen.
