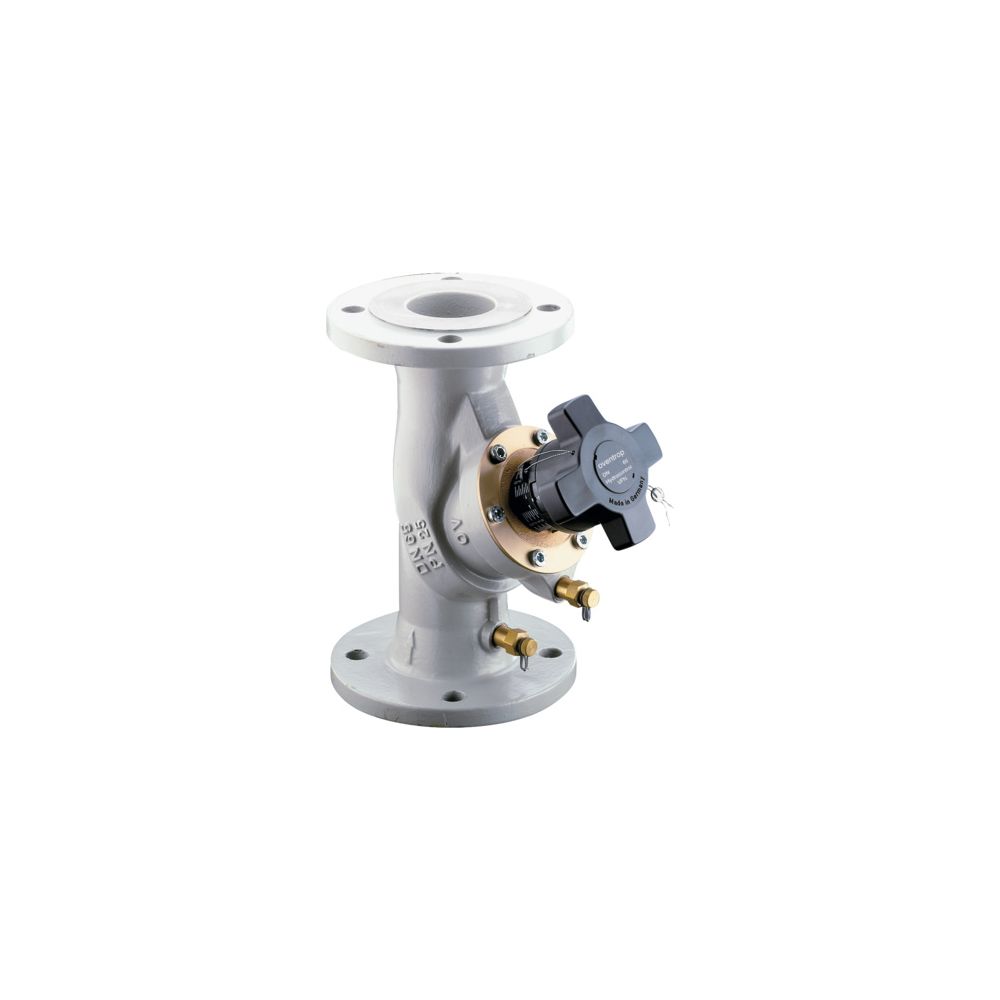

Oventrop Strangregulierventil Hydrocontrol VFN DN 125 PN 25 Flansch DIN, 2 Messventile,GGG 50

Das Oventrop Strangregulierventil Hydrocontrol VFN in der Dimension DN 125 ist ein robustes Armaturenelement für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung ist für einen Nenndruck von PN 25 ausgelegt und verfügt über beiderseitige Flanschanschlüsse nach DIN EN 1092-2. Durch die Konstruktion aus Sphäroguss und die präzise, stufenlose Voreinstellung mittels Hubbegrenzung ermöglicht es eine exakte Durchflussregulierung in Rohrleitungssystemen.

Welche technischen Merkmale zeichnen das Hydrocontrol VFN aus?

Das Ventilgehäuse besteht aus widerstandsfähigem Sphäroguss (EN-GJS-500), während der Kegel aus Rotguss gefertigt ist. Die Spindel besteht aus entzinkungsbeständigem Messing und ist durch einen doppelten O-Ring aus EPDM wartungsfrei abgedichtet. Eine PTFE-Dichtung am Kegel sorgt für eine zuverlässige Absperrung. Alle wesentlichen Funktionselemente sind auf der Handradseite angeordnet, was die Bedienung erleichtert. Die Voreinstellung ist zudem plombierbar, um Änderungen zu verhindern.

Wie erfolgt die Messung und Einstellung?

Das Modell ist mit zwei montierten Classic Messventilen in G 1/4 Nadeltechnik ausgestattet, die eine präzise Differenzdruckmessung ermöglichen. Die Messventile und der F+E-Kugelhahn sind untereinander austauschbar, was eine hohe Flexibilität bei der Installation bietet. Dank der integrierten Hubbegrenzung lässt sich der Durchfluss jederzeit kontrollieren und reproduzierbar einstellen. Das Ventil ist für den Einsatz in Heizungswasser optimiert und bietet durch den Kvs-Wert von 293 eine hohe Durchflusskapazität.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 25
• Kvs-Wert: 293
• Werkstoff: Sphäroguss (EN-GJS-500-7 / GGG 50)
• Anschlussart: Flansch nach DIN EN 1092-2
• Bedienhöhe: 283 mm
• Handraddurchmesser: 160 mm
• Messanschlüsse: 2x G 1/4 Nadeltechnik

Das Oventrop Strangregulierventil Hydrocontrol VFN bietet eine langlebige Lösung für den hydraulischen Abgleich in Heizungssystemen. Mit seiner robusten Ausführung aus Sphäroguss, der präzisen Voreinstellung durch Hubbegrenzung und dem Kvs-Wert von 293 stellt es eine effiziente Durchflussregulierung sicher. Die Kombination aus hochwertigen Materialien wie Rotguss und entzinkungsbeständigem Messing sowie die einfache Handhabung durch die beidseitigen Flanschanschlüsse machen es zu einer zuverlässigen Komponente für den professionellen Anlagenbau.
