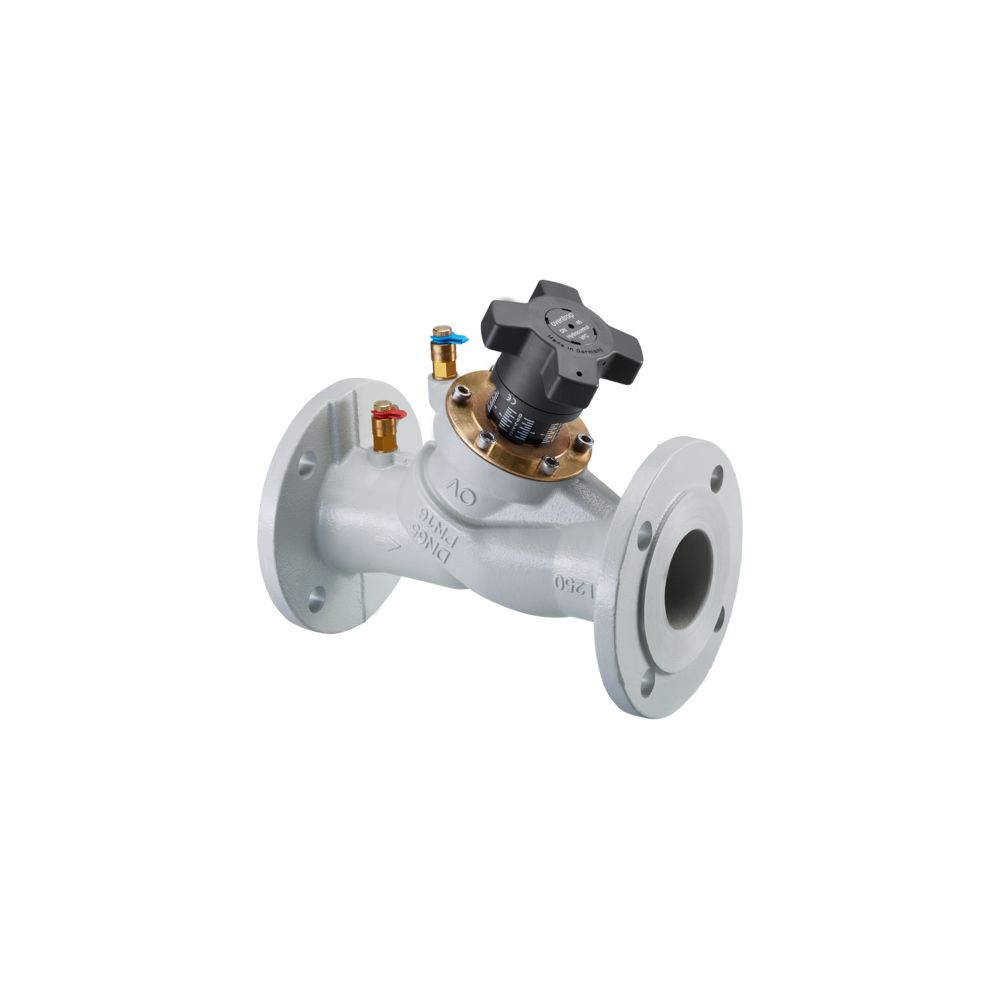

Oventrop Hydrocontrol VFC Strangregulierventil DN 100 PN 16 Flansch DIN, 2 Messventile, GG 25

Das Strangregulierventil Hydrocontrol VFC von Oventrop ist eine robuste Lösung für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung ist für einen Nenndurchmesser von DN 100 ausgelegt und für einen Betriebsdruck von PN 16 spezifiziert. Durch die präzise, stufenlose Voreinstellung mittels Hubbegrenzung ermöglicht es eine exakte Durchflussregulierung. Das Gehäuse aus Grauguss (GG 25) und die hochwertigen Komponenten aus Rotguss und entzinkungsbeständigem Messing sorgen für eine langlebige Funktionalität im System.

Wie ist das Hydrocontrol VFC aufgebaut?

Das Ventilgehäuse besteht aus Grauguss nach DIN 1691, während das Kopfstück und der Kegel aus widerstandsfähigem Rotguss gefertigt sind. Die Spindelabdichtung ist wartungsfrei und erfolgt über einen doppelten O-Ring aus EPDM. Der Kegel ist mit einer Dichtung aus PTFE ausgestattet, was die Zuverlässigkeit im Betrieb erhöht. Alle wesentlichen Funktionselemente sind auf der Handradseite angeordnet, was die Bedienung und Wartung vereinfacht. Die Voreinstellung ist zudem plombierbar, um unbefugte Änderungen zu verhindern.

Welche Anschlussmöglichkeiten bietet das Ventil?

Das Strangregulierventil verfügt beiderseits über Flanschanschlüsse gemäß DIN EN 1092-2, was eine normgerechte Integration in bestehende Rohrleitungssysteme ermöglicht. Die Baulänge entspricht der DIN EN 558-1 Grundreihe 1. Zur einfachen Messung und Überwachung sind zwei Classic Messventile (G 1/4) bereits montiert. Diese Messanschlüsse sowie der F+E-Kugelhahn sind untereinander austauschbar, was eine hohe Flexibilität bei der Installation und Inbetriebnahme in der Anlage bietet.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 16
• Kvs-Wert: 201
• Gehäusewerkstoff: Grauguss (GG 25)
• Anschlussart: Flansch nach DIN EN 1092-2
• Baulänge: DIN EN 558-1 Grundreihe 1
• Bedienhöhe: 240 mm
• Handraddurchmesser: 160 mm

Das Oventrop Hydrocontrol VFC Strangregulierventil überzeugt durch seine solide Verarbeitung aus Grauguss und die präzise Einstellbarkeit des Durchflusses. Mit einem Kvs-Wert von 201 und der Auslegung für PN 16 eignet es sich ideal für anspruchsvolle Heizungsanwendungen. Die Kombination aus wartungsfreier Spindelabdichtung, der Möglichkeit zur Plombierung der Voreinstellung und den zwei montierten Messventilen macht es zu einer zuverlässigen Komponente für einen effizienten hydraulischen Abgleich in großen Rohrleitungssystemen.
