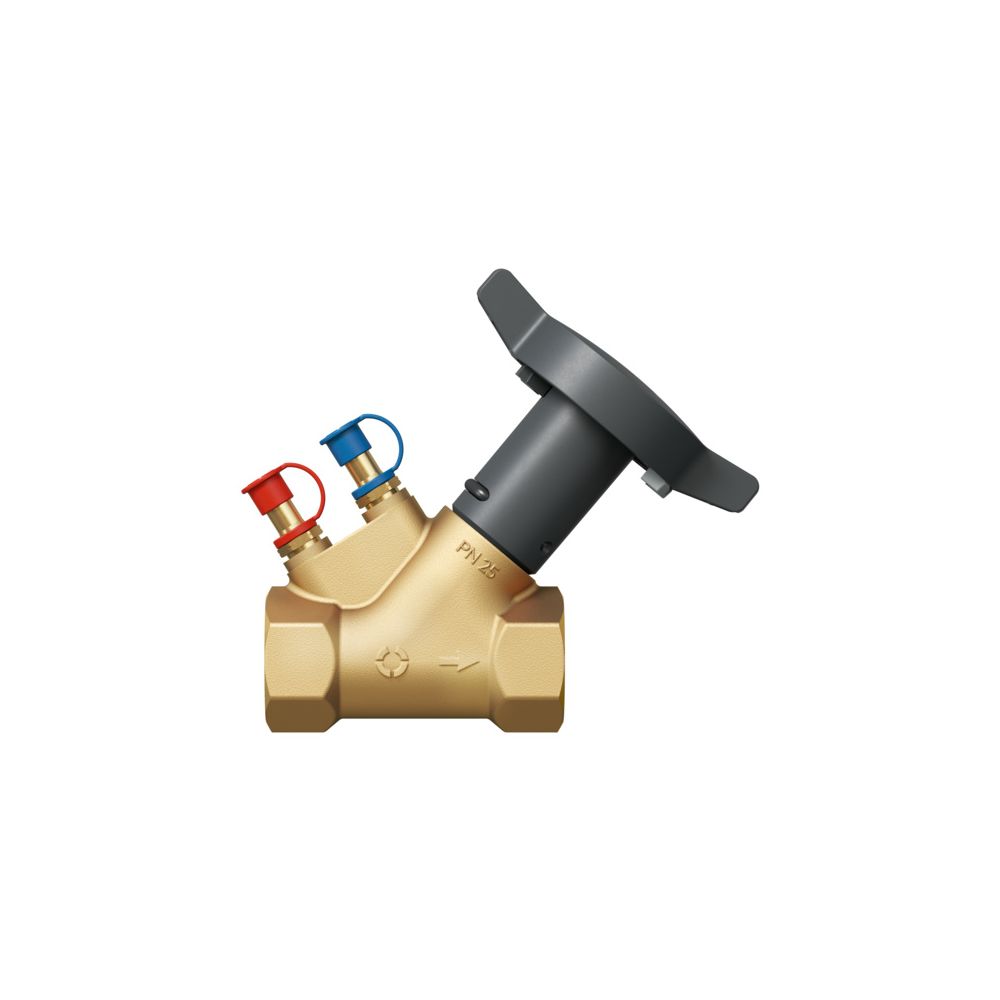

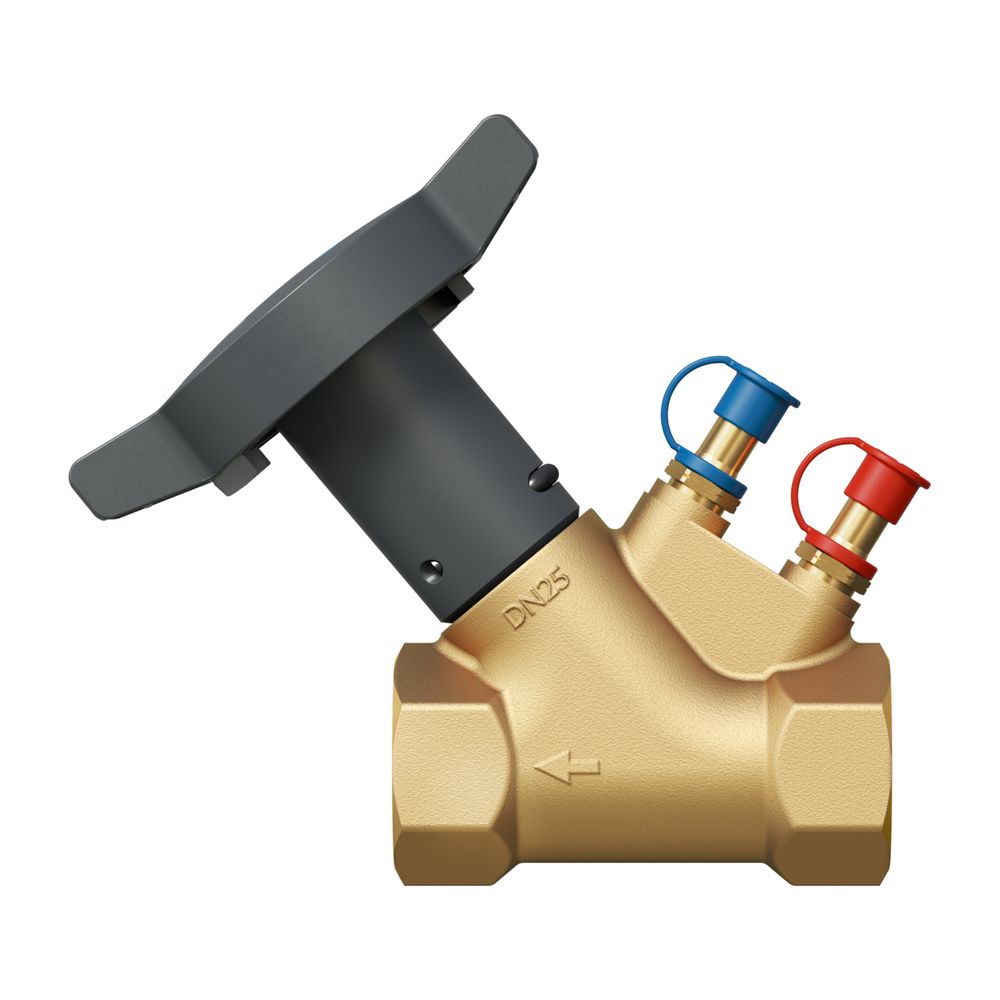

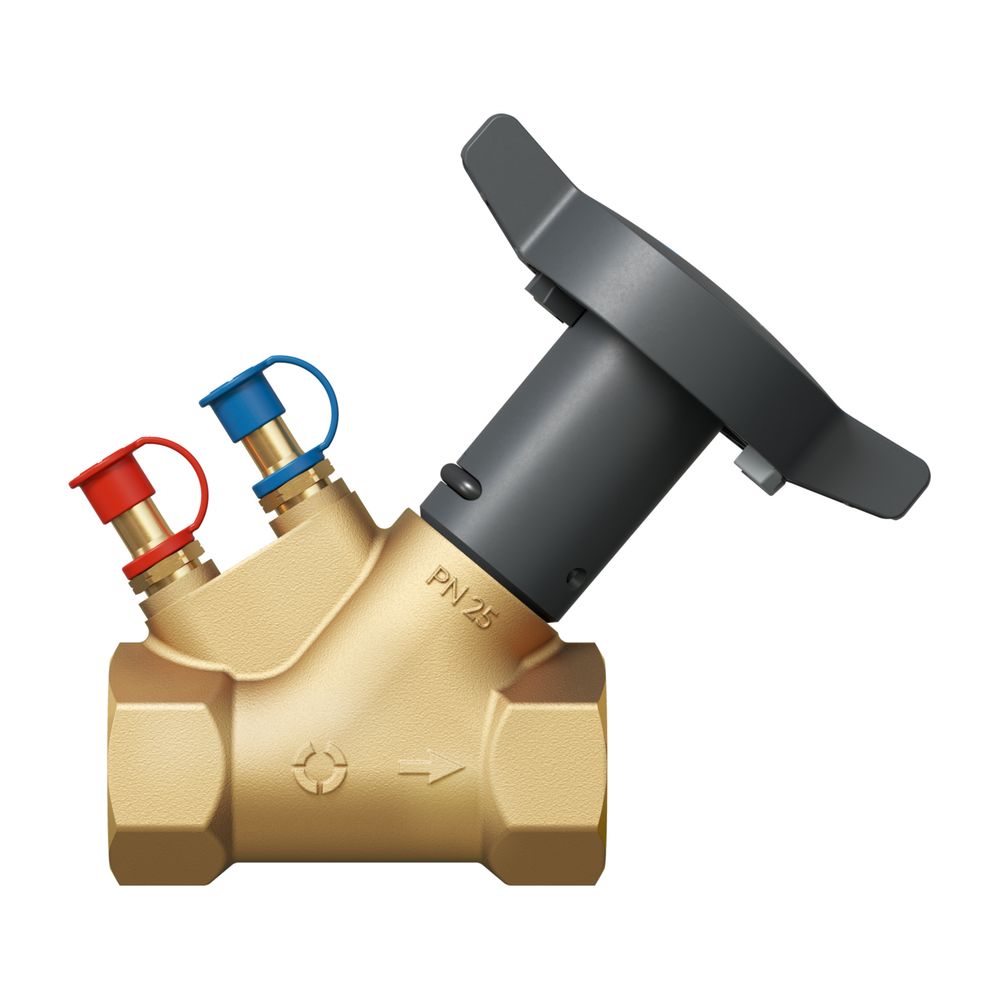

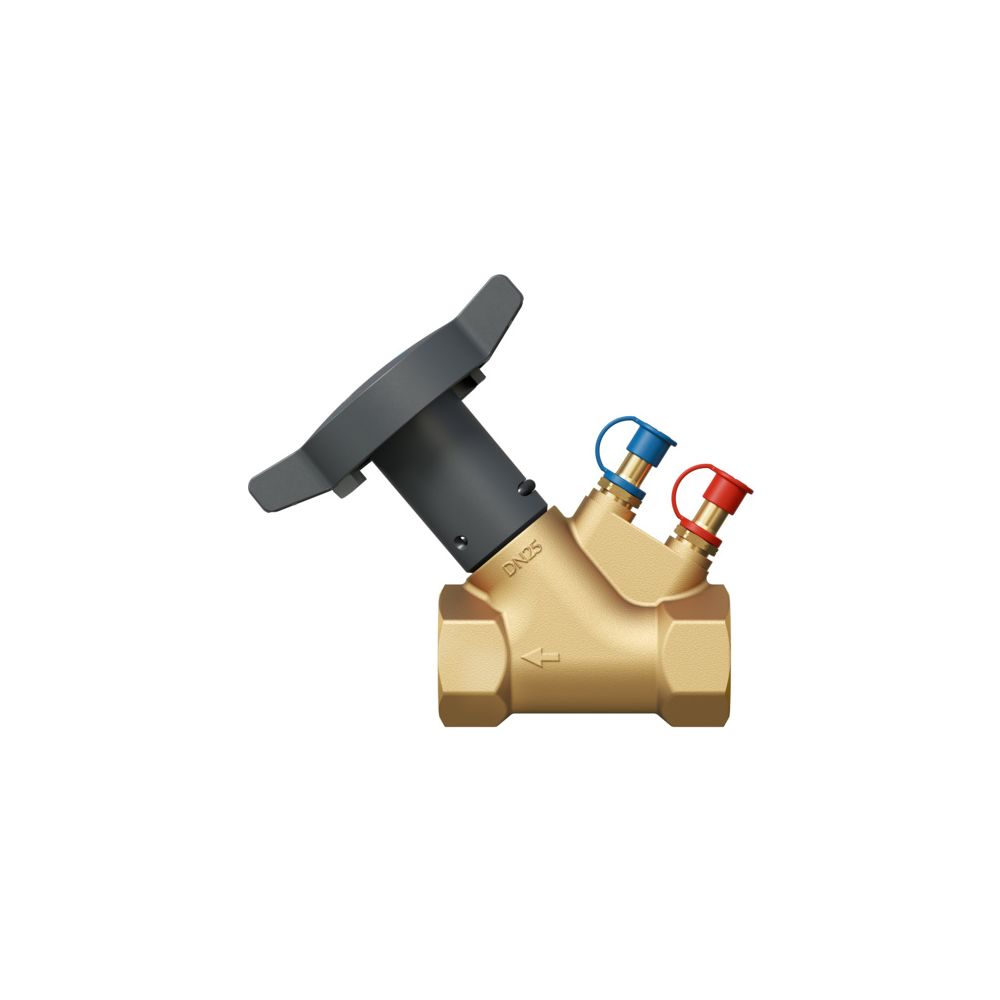

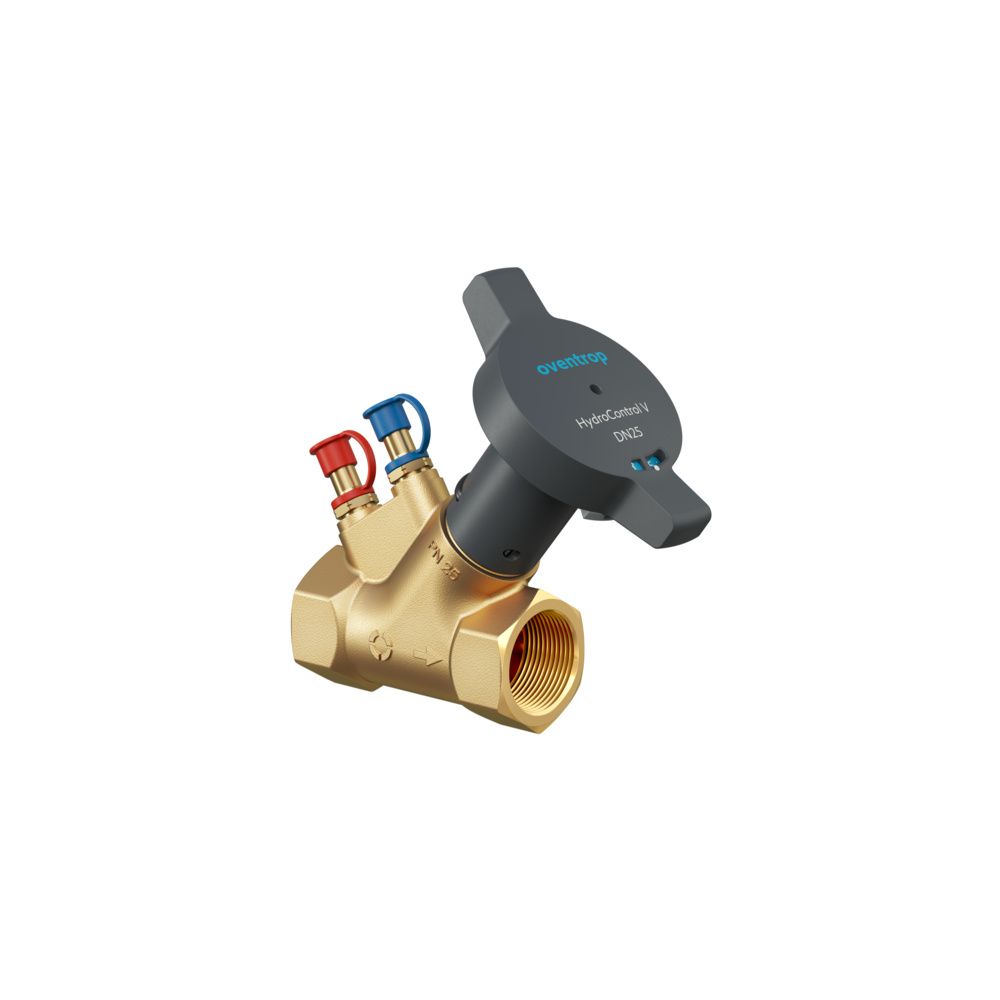

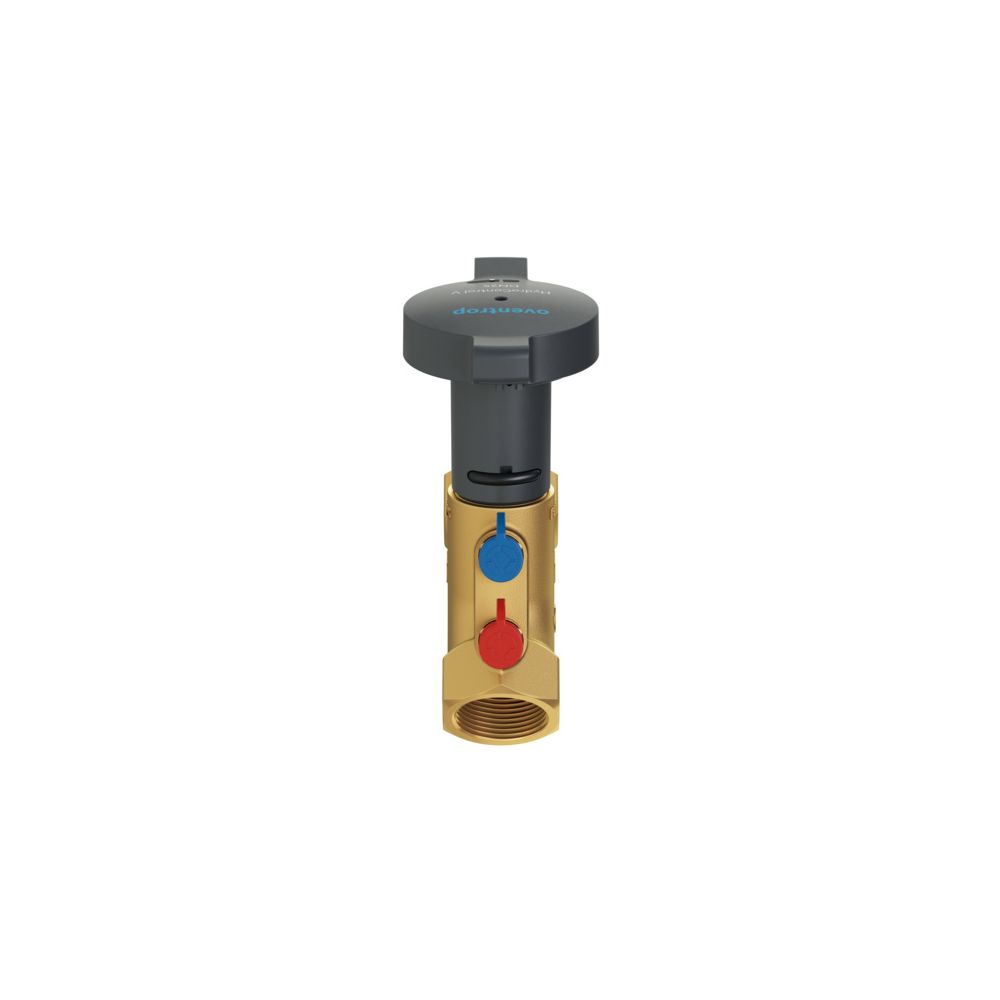

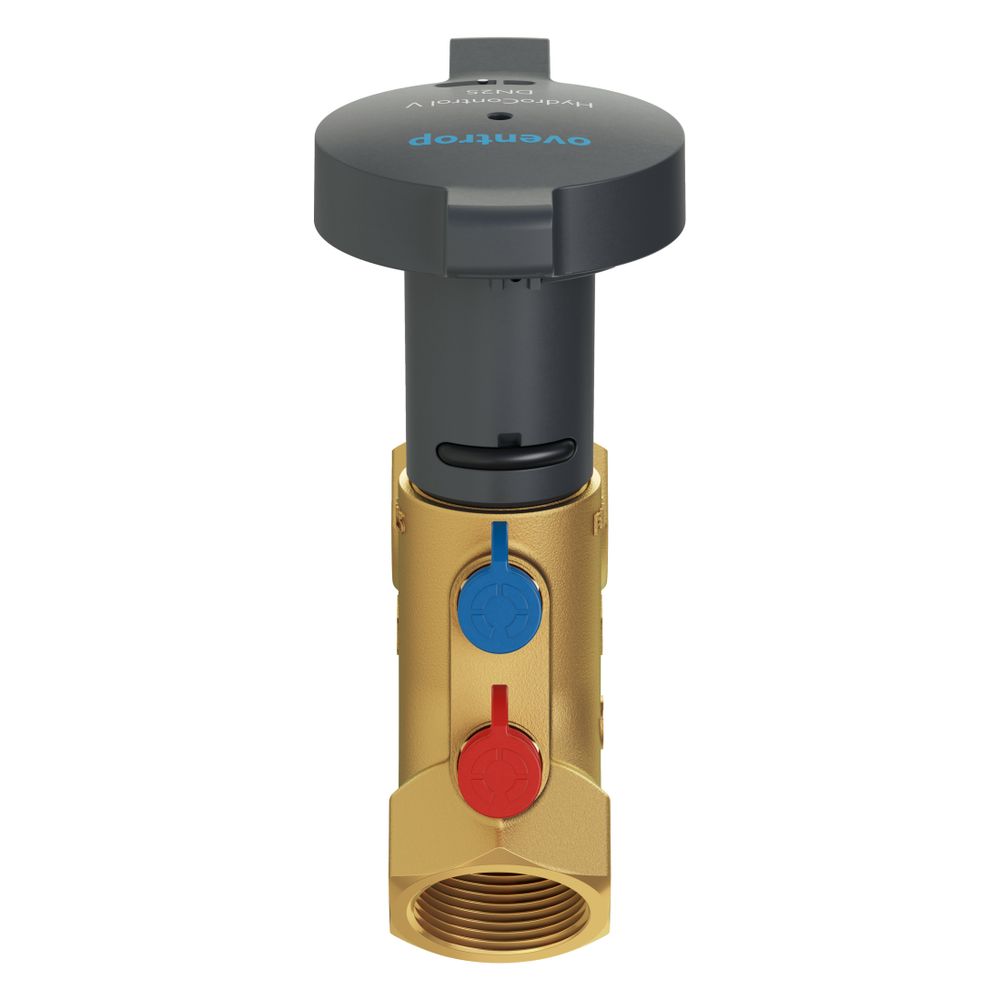

Oventrop HydroControl V Strangregulierventil PN 25 DN 20 Rp 3/4" Innengewinde HydroPort, entzinkungsbeständig

Das Oventrop HydroControl V Strangregulierventil ist eine präzise Lösung für den hydraulischen Abgleich von Verteilleitungen in geschlossenen Zentralheizungs- und Kühlanlagen. Das in Schrägsitzausführung gefertigte Ventil aus entzinkungsbeständigem Messing ermöglicht eine exakte Durchflussbestimmung mittels Differenzdruckmessung. Mit einer Druckstufe von PN 25 und einer Nennweite von DN 20 ist es für anspruchsvolle Anwendungen ausgelegt und bietet durch die stufenlose Feinstvoreinstellung eine hohe Flexibilität bei der Inbetriebnahme.

Wie erfolgt die präzise Durchflussregelung?

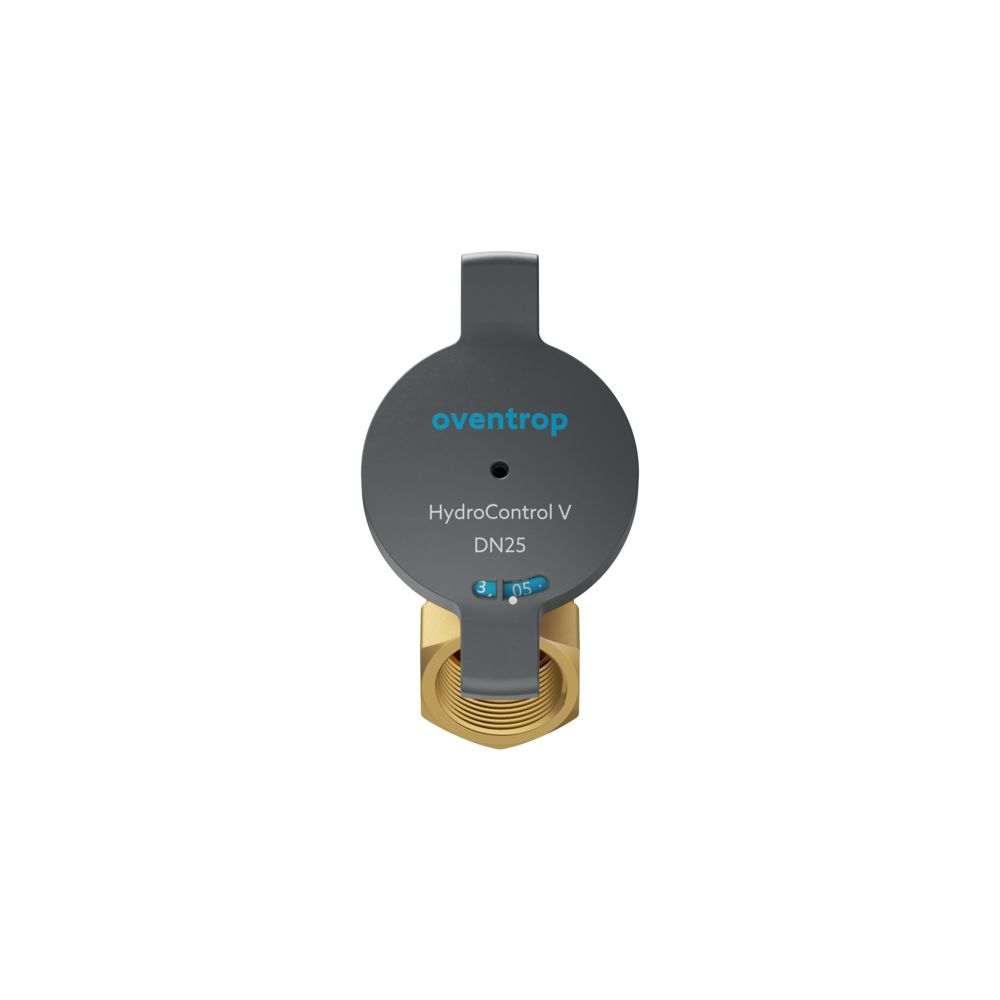

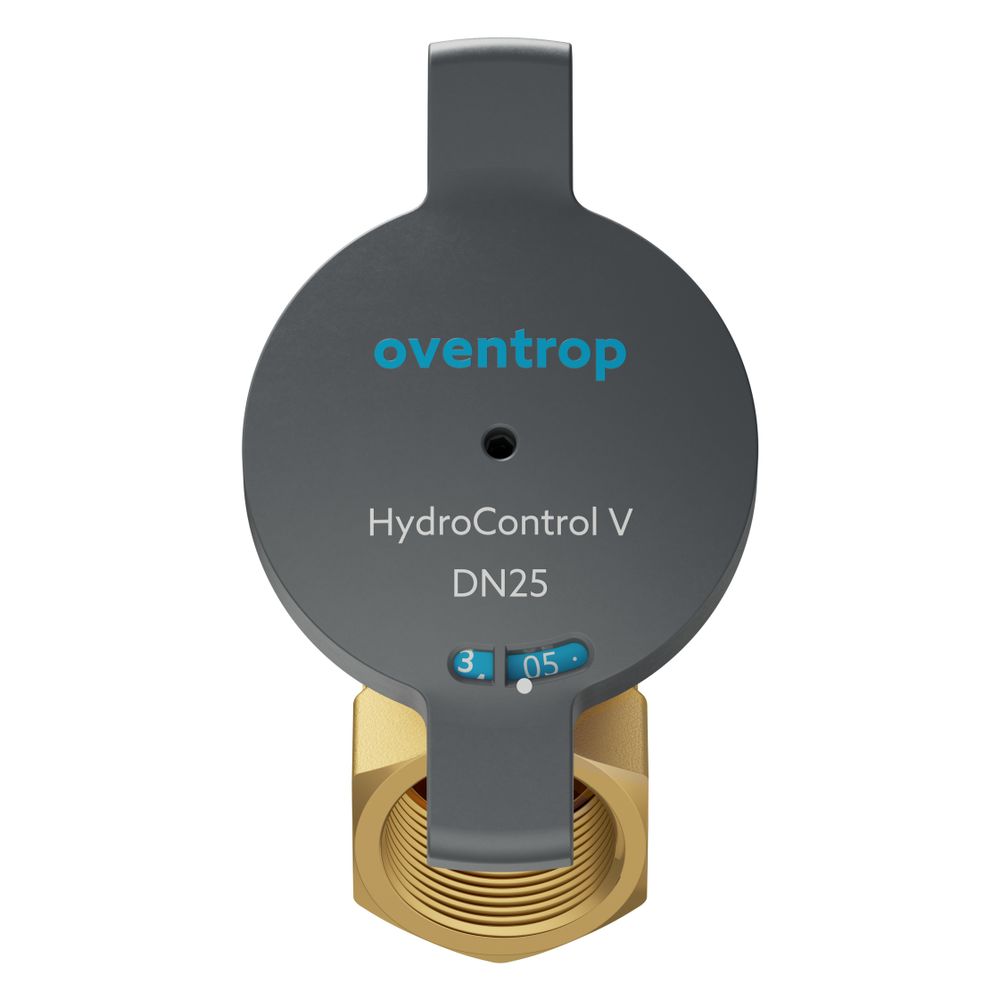

Die Durchflussbestimmung erfolgt durch eine Differenzdruckmessung, die unter Berücksichtigung der individuellen Voreinstellwerte über das Messsystem OV-DMC 3 durchgeführt wird. Das Ventil verfügt über eine gesicherte und jederzeit kontrollierbare Feinstvoreinstellung, die zudem blockierbar und plombierbar ist. Alle wesentlichen Funktionselemente sind an der Handradseite angeordnet, was die Bedienung in der Anlage vereinfacht. Die Konstruktion unterstützt sowohl den Einbau im Vorlauf als auch im Rücklauf.

Welche Vorteile bietet die HydroPort-Ausstattung?

Das Strangregulierventil ist standardmäßig mit zwei HydroPort-Hilfsventilen ausgerüstet. Diese ermöglichen den Anschluss einer Impulsleitung und dienen als Schnittstelle für die Entleerung mittels eines entsprechenden Adapters. Durch die Verwendung von entzinkungsbeständigem Messing ist eine hohe Beständigkeit in wasserführenden Systemen gegeben, wobei das Ventil für den Betrieb mit Wasser sowie Wasser-Glykol-Gemischen innerhalb eines Temperaturbereichs von -20 bis 150 °C geeignet ist.

Technische Daten

• Nennweite: DN 20
• Anschluss: Innengewinde Rp 3/4
• Druckstufe: PN 25
• Kvs-Wert: 6,9
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Bauform: Schrägsitz
• Betriebstemperatur: -20 bis 150 °C
• Voreinstellung: Stufenlos, blockierbar und plombierbar
• Messanschluss: Integriert (HydroPort)
• Einbauort: Vorlauf oder Rücklauf

Das Oventrop HydroControl V Strangregulierventil überzeugt durch seine robuste Bauweise und die präzise Einstellbarkeit für einen effizienten hydraulischen Abgleich. Mit einer Druckstufe von PN 25, einem Kvs-Wert von 6,9 und der flexiblen Einsetzbarkeit in Vor- oder Rücklauf bietet es eine zuverlässige Basis für den Betrieb von Heiz- und Kühlsystemen. Die integrierten HydroPort-Hilfsventile erleichtern die Messung und Wartung, wodurch eine dauerhaft optimale Anlagenhydraulik unterstützt wird.
