Oventrop Duo Heizkreistrennmodul für Regudis W-HTE

Das Oventrop Duo Heizkreistrennmodul für die Wohnungsstation Regudis W-HTE dient der effizienten Systemtrennung zwischen dem wohnungsseitigen und dem gebäudeseitigen Heizkreis. Als optionales Erweiterungsmodul ermöglicht es eine präzise Temperaturregelung und eine optimierte Wärmeverteilung. Das Modul ist für die Montage in Unterputz- oder Aufputzschränken vorgesehen und unterstützt einen stabilen Betrieb der Heizungsanlage.

Wie erfolgt die Systemtrennung und Temperaturregelung?

Die Systemtrennung wird durch einen Wärmeübertrager mit 30 Platten realisiert, der von einer EPP-Wärmedämmung umschlossen ist. Die Temperaturregelung basiert auf einer Begrenzung der primärseitigen Durchflussmenge. Ein im Medium positionierter Tauchfühler erfasst die Temperatur und leitet diese über ein Kapillarrohr an den Temperaturregler weiter. Durch diese Anordnung wird der Primärvolumenstrom bedarfsgerecht gedrosselt oder erhöht. Außerhalb der Heizphasen minimiert die Positionierung des Tauchfühlers im Wärmeübertrager das Durchströmen, was dauerhaft hohe Rücklauftemperaturen bei fehlender Wärmeabnahme verhindert.

Welche Komponenten sind für den Betrieb enthalten?

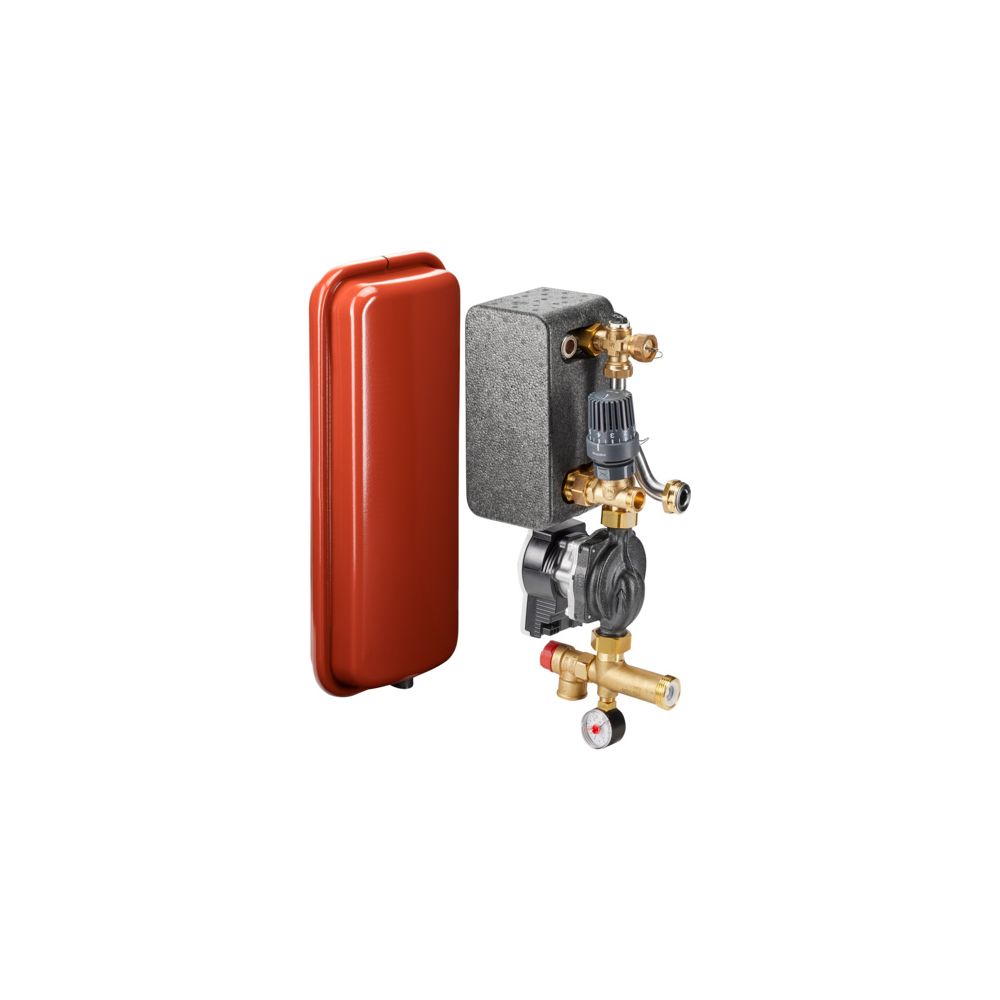

Das Modul umfasst eine Hocheffizienzpumpe vom Typ Wilo Para 15-130/6-43 SC-6 sowie ein Membranausdehnungsgefäß mit einem Volumen von 8 Litern. Zur Sicherheit und Überwachung sind ein Sicherheitstemperaturwächter, ein Sicherheitsventil mit 3 bar Ansprechdruck sowie ein Manometer integriert. Die hydraulische Einbindung erfolgt primärseitig über Adapter an Kugelhahnanschlusssets oder Heizkreisanschlussstücke, während sekundärseitig der Anschluss an einen Heizkreisverteiler vorgesehen ist.

Technische Daten

• Einstellbereich: 35 bis 70 °C
• Max. Betriebstemperatur: 90 °C
• Max. Umgebungstemperatur: 60 °C
• Max. Betriebsdruck: 10 bar
• Nennspannung: 100-230 V
• Frequenz: 50-60 Hz
• Wärmeübertrager: 30 Platten
• Membranausdehnungsgefäß: 8 l
• Sicherheitsventil: 3 bar

Das Oventrop Duo Heizkreistrennmodul bietet eine zuverlässige Lösung zur thermischen Trennung von Heizkreisen in Wohnungsstationen. Mit einem Einstellbereich von 35 bis 70 °C und einer robusten Auslegung für Betriebsdrücke bis 10 bar unterstützt es einen effizienten Anlagenbetrieb. Die Kombination aus Hocheffizienzpumpe, 30-Platten-Wärmeübertrager und integrierter Sicherheitstechnik sorgt für eine präzise Regelung und schützt das System vor unnötig hohen Rücklauftemperaturen, wodurch die Energieeffizienz der gesamten Installation gesteigert wird.
