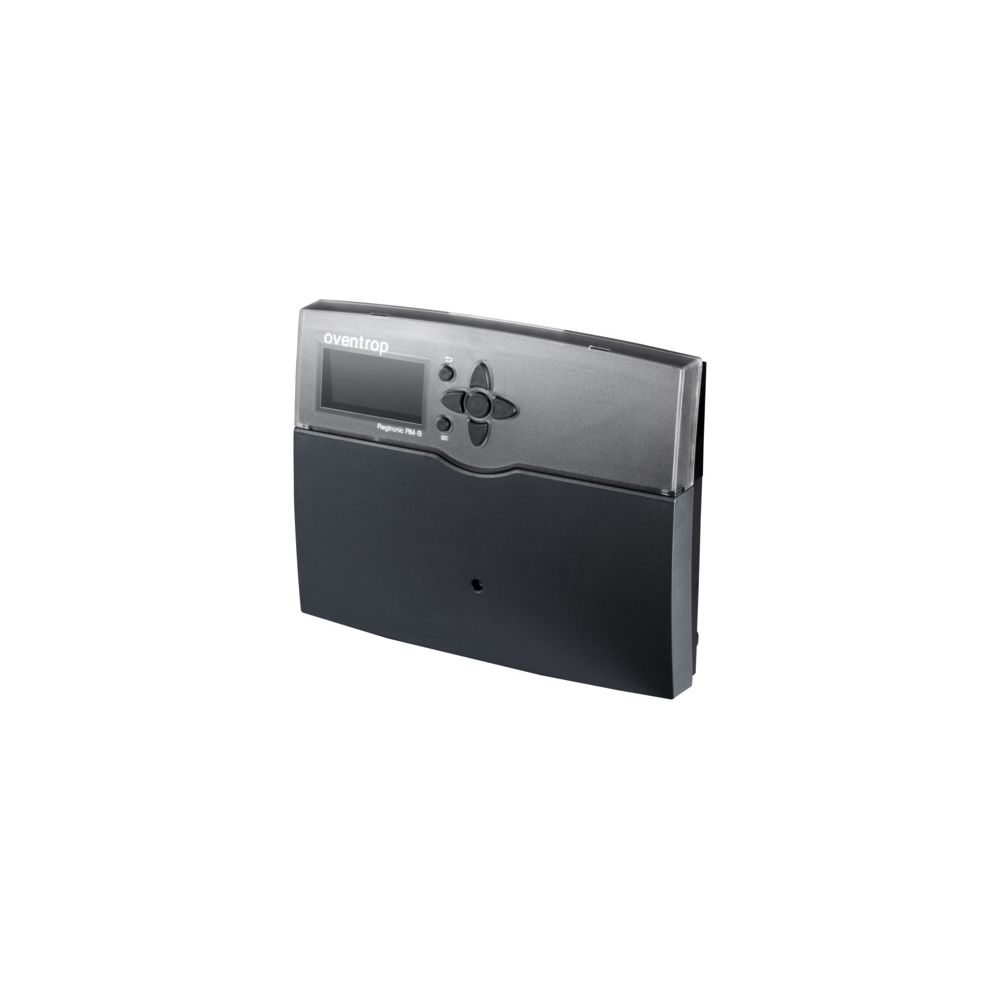

Oventrop Regtronic RM Multifunktionsregler

Der Oventrop Regtronic RM Multifunktionsregler ist ein leistungsstarkes System zur Steuerung von witterungsgeführten gemischten und ungemischten Heiz- und Kühlkreisen sowie komplexen Solaranlagen. Das für die Wandmontage konzipierte Gerät ermöglicht eine präzise Anlagenparametrisierung durch vorprogrammierte Funktionsblöcke und unterstützt die Einbindung mehrerer Wärmeerzeuger wie Öl-, Gas- oder Feststoffkessel. Mit einer Vielzahl an Ein- und Ausgängen sowie einer intuitiven Benutzerführung eignet sich der Regler ideal für anspruchsvolle Heizungs- und Solarkonzepte.

Welche Funktionen bietet der Regtronic RM?

Der Multifunktionsregler steuert Solaranlagen mit Ost-West-Ausrichtung und mehreren Speichern. Über die intuitive Benutzeroberfläche lassen sich zahlreiche Funktionen aktivieren, darunter Speicherschichtladung, Wärmeaustausch, Wärmeanforderung, Boilerladung, Mischersteuerung, Wärmemengenzählung, Röhrenkollektorfunktion, Drainbackoption, Thermostatfunktion, dT-Regelung, thermische Desinfektion und Zirkulation. Zur Datenaufzeichnung und Übertragung von Einstellwerten sowie für Firmware-Aktualisierungen verfügt das Gerät über einen SD-Kartenslot.

Wie ist die technische Ausstattung gestaltet?

Das System bietet 12 Eingänge für Sensoren (PT 1000, PT 500 oder KTY), 3 Impulseingänge sowie jeweils 2 Analog- und Digitaleingänge für Grundfos Direct Sensors. Die 14 Relaisausgänge umfassen 13 drehzahlgeregelte Halbleiterrelais und ein potentialfreies Relais. Zusätzlich stehen 4 PWM-Ausgänge zur Drehzahlregelung von Hocheffizienzpumpen bereit, die wahlweise auf ein 0-10 V Signal umschaltbar sind. Über den S-Bus lässt sich der Regler an den Datenlogger DynaTemp CS-BS anbinden. Bei Bedarf kann das System durch den Anschluss von bis zu 5 Erweiterungsmodulen Regtronic EM auf insgesamt 39 Relaisausgänge erweitert werden.

Technische Daten

• Eingänge: 12 (PT 1000, PT 500 oder KTY)
• Impulseingänge: 3
• Analogeingänge: 2
• Digitaleingänge: 2
• Relaisausgänge: 14 (13 drehzahlgeregelt, 1 potentialfrei)
• PWM-Ausgänge: 4 (umschaltbar auf 0-10 V)
• Schnittstellen: S-Bus, SD-Kartenslot
• Erweiterbarkeit: Bis zu 5 Module (Regtronic EM)

Der Oventrop Regtronic RM überzeugt durch seine hohe Flexibilität bei der Regelung komplexer Heizungs- und Solarsysteme. Durch die Kombination aus 14 Relaisausgängen, 4 PWM-Ausgängen und der Möglichkeit zur Erweiterung auf 39 Ausgänge bietet das Gerät eine maßgeschneiderte Lösung für individuelle Anlagenkonzepte. Die intuitive Bedienung und die vielfältigen vorprogrammierten Funktionen erleichtern die Inbetriebnahme und sorgen für einen effizienten Betrieb von Heizkreisen und Wärmeerzeugern.

Lieferumfang

• 1x Oventrop Regtronic RM Multifunktionsregler
• 2x Kollektorfühler
• 6x Speicherfühler
