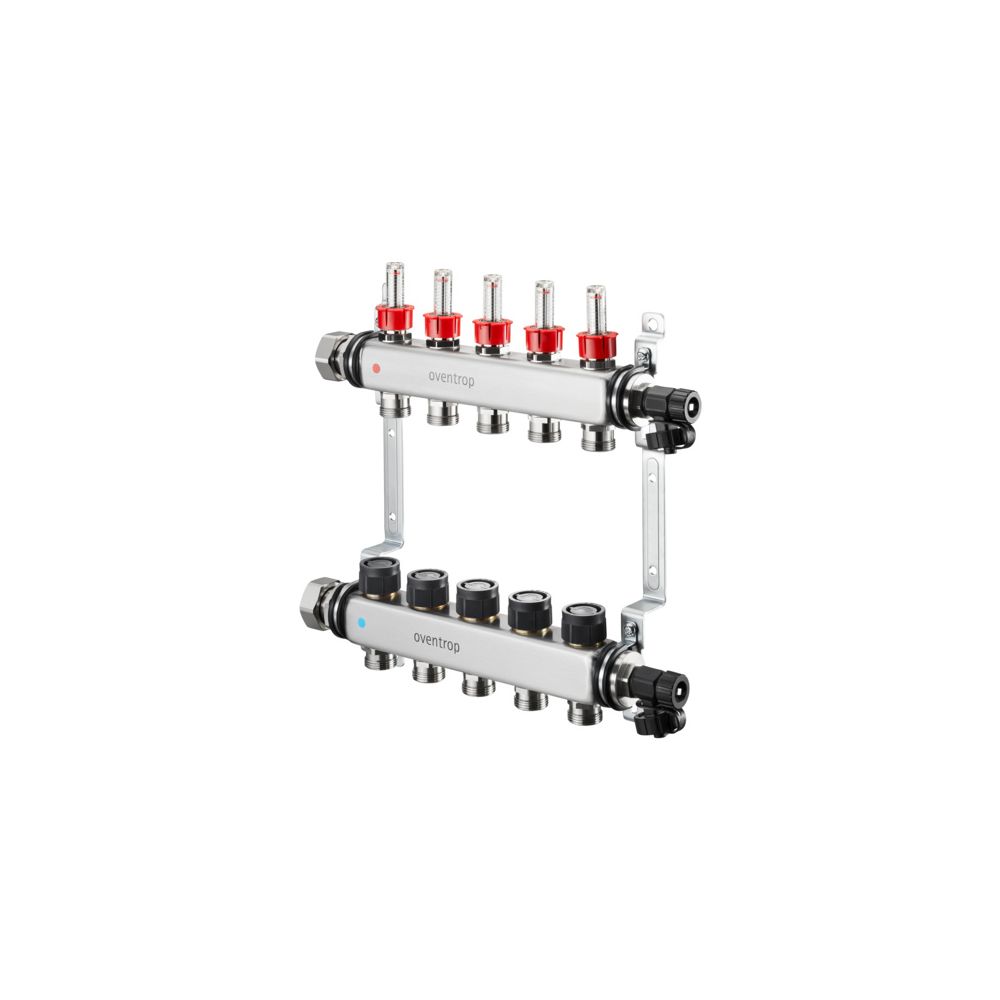

Oventrop Multidis SF Edelstahl-Verteiler 1 für 10 Heizkreise, 0-5 l/min

Der Oventrop Multidis SF Edelstahl-Verteiler für 10 Heizkreise ist eine effiziente Lösung für Flächenheizungs- und Kühlsysteme. Das vormontierte System ermöglicht eine präzise Einstellung der Volumenströme und zeichnet sich durch eine robuste Konstruktion aus Edelstahl aus. Es ist für den Einsatz in Wohn- und Gewerbeobjekten konzipiert und unterstützt eine zuverlässige Wärmeverteilung.

Wie ist der Multidis SF aufgebaut?

Der Heizkreisverteiler besteht aus einem Vorlauf- und einem Rücklaufbalken aus Edelstahl (1.4301). Der Vorlaufbalken ist mit integrierten Durchfluss-, Mess- und Reguliereinsätzen ausgestattet, die einen Bereich von 0 bis 5 l/min abdecken. Der Rücklaufbalken verfügt über thermostatisierbare Ventileinsätze mit dem Anschlussmaß M 30 x 1,5. Beide Balken sind mit vernickelten Einschraubstutzen versehen, die einen G 3/4 Außengewindeanschluss nach DIN EN 16313 Eurokonus für Klemmringverschraubungen bieten. Der Anschluss an die Anlage erfolgt über ein G 1 Innengewinde, das den direkten Einsatz flachdichtender Kugelhähne ermöglicht.

Welche Vorteile bietet die Installation?

Die Montage des Systems ist ohne Spezialwerkzeug möglich. Zur Befestigung im Einbauschrank oder an der Wand liegen Halterungen aus verzinktem Stahl bei. Die integrierten Rohrschellen sind schallgedämmt ausgeführt und entsprechen der DIN 4109 für den Schallschutz im Hochbau. Zudem sind an beiden Balken Füll- und Entleerungshähne mit drehbarem Anschluss für Schlauchverschraubungen in DN15 sowie Blindstopfen G 3/4 vorhanden, was die Inbetriebnahme und Wartung des Systems erleichtert.

Technische Daten

• Anzahl Heizkreise: 10
• Durchflussbereich: 0-5 l/min
• Werkstoff: Edelstahl (1.4301)
• Max. Arbeitsdruck: 6 bar
• Anschluss Heizkreis: G 3/4 Eurokonus
• Anschluss Vor-/Rücklauf: G 1 Innengewinde
• Ventilanschluss: M 30 x 1,5
• Schallschutz: DIN 4109 konform

Der Oventrop Multidis SF Edelstahl-Verteiler überzeugt durch seine langlebige Materialqualität und die präzise Regelbarkeit der 10 Heizkreise. Mit einem Durchflussbereich von 0 bis 5 l/min und einem maximalen Arbeitsdruck von 6 bar bietet er eine zuverlässige Basis für moderne Flächenheiz- und Kühlsysteme. Die vormontierte Einheit inklusive schallgedämmter Halterungen ermöglicht eine schnelle und fachgerechte Installation, die den hohen Anforderungen an den Schallschutz im Hochbau entspricht.
