Oventrop Multidis SF Edelstahl-Verteiler 1 für 2 Heizkreise, 0-5 l/min

Der Oventrop Multidis SF Edelstahl-Verteiler für 2 Heizkreise ist eine hochwertige Lösung für Flächenheizungs- und Kühlsysteme. Der vormontierte Verteiler zeichnet sich durch seine robuste Bauweise aus rostfreiem Edelstahl (1.4301) aus und ermöglicht eine präzise Steuerung der Durchflussmengen. Mit einem Einstellbereich von 0 bis 5 Litern pro Minute eignet sich das System ideal für eine effiziente Wärmeverteilung. Die Installation gestaltet sich dank der durchdachten Konstruktion unkompliziert und erfordert keine Spezialwerkzeuge.

Wie ist der Multidis SF aufgebaut?

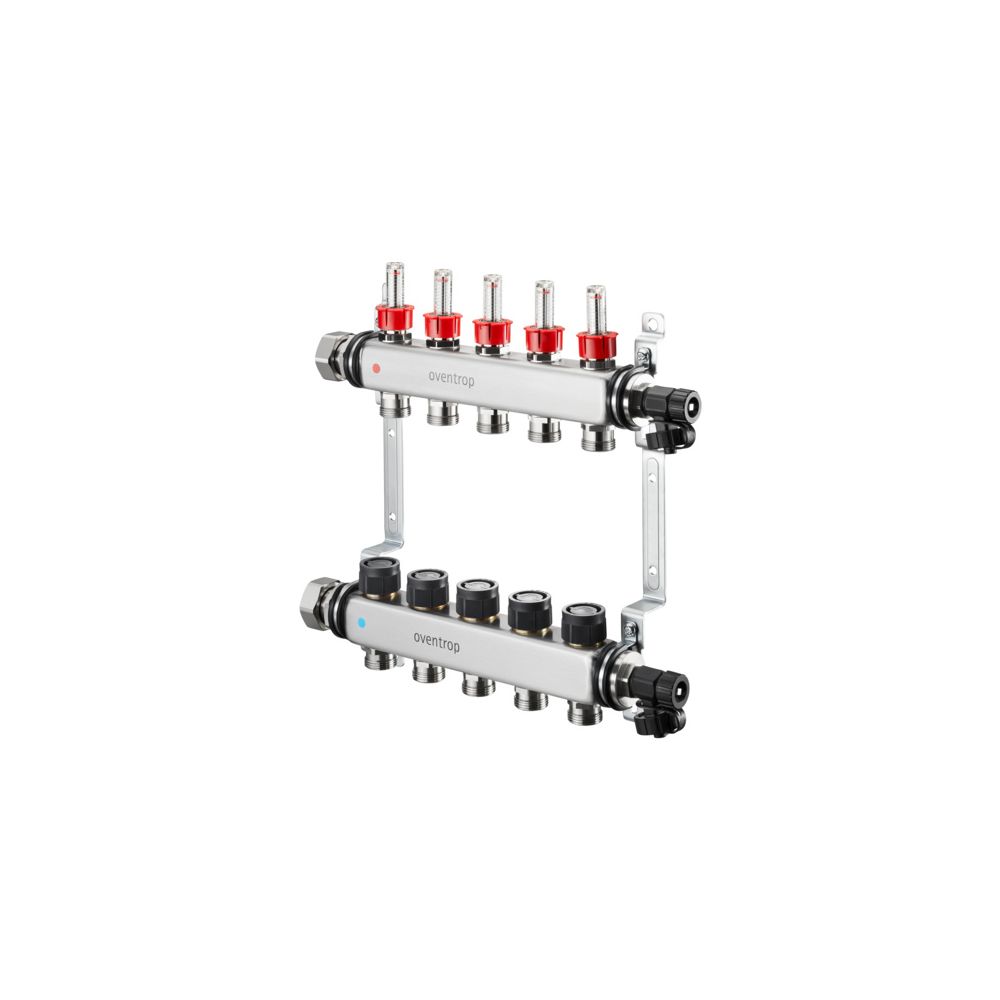

Das System besteht aus einem Vorlauf- und einem Rücklaufbalken, die beide aus langlebigem Edelstahl gefertigt sind. Der Vorlaufbalken ist mit integrierten Durchfluss-, Mess- und Reguliereinsätzen ausgestattet, die eine exakte Justierung der Volumenströme ermöglichen. Im Rücklaufbalken befinden sich thermostatisierbare Ventileinsätze mit einem Anschlussmaß von M 30 x 1,5, die eine einfache Anbindung von Stellantrieben erlauben. Beide Balken verfügen über G 1 Innengewinde für den Anschluss flachdichtender Kugelhähne sowie vernickelte Einschraubstutzen mit G 3/4 Außengewinde nach DIN EN 16313 Eurokonus für die Anbindung der Heizrohre.

Welche Vorteile bietet die Installation?

Die Montage des Verteilers ist flexibel und kann sowohl in einem Einbauschrank als auch direkt an der Wand erfolgen. Hierfür liegen dem Set Verteilerhalterungen aus verzinktem Stahl bei. Ein besonderes Augenmerk liegt auf dem Schallschutz: Die verwendeten Rohrschellen entsprechen der DIN 4109, was einen geräuscharmen Betrieb im Gebäude sicherstellt. Zudem sind an beiden Balken Füll- und Entleerungshähne mit drehbarem Anschluss für Schlauchverschraubungen in DN15 sowie Blindstopfen in G 3/4 vorhanden, was die Wartung und Inbetriebnahme des Systems erleichtert.

Technische Daten

• Anzahl Heizkreise: 2
• Durchflussbereich: 0-5 l/min
• Werkstoff: Edelstahl (1.4301)
• Anschluss Heizrohr: G 3/4 Eurokonus nach DIN EN 16313
• Anschluss Kugelhahn: G 1 Innengewinde
• Ventilanschluss: M 30 x 1,5
• Max. Arbeitsdruck: 6 bar
• Schallschutz: Entspricht DIN 4109

Der Oventrop Multidis SF Edelstahl-Verteiler überzeugt durch seine hochwertige Materialqualität und die präzise Regelbarkeit der Heizkreise. Mit einem Durchflussbereich von 0 bis 5 Litern pro Minute und einer robusten Auslegung für einen Arbeitsdruck von bis zu 6 bar bietet er eine zuverlässige Basis für moderne Flächenheiz- und Kühlsysteme. Die vormontierte Einheit inklusive der schallgedämmten Halterungen ermöglicht eine schnelle und fachgerechte Installation, die den Anforderungen an einen effizienten Betrieb entspricht.

Lieferumfang

• 1x Oventrop Multidis SF Edelstahl-Verteiler für 2 Heizkreise
• 2x Verteilerhalterungen aus verzinktem Stahl
