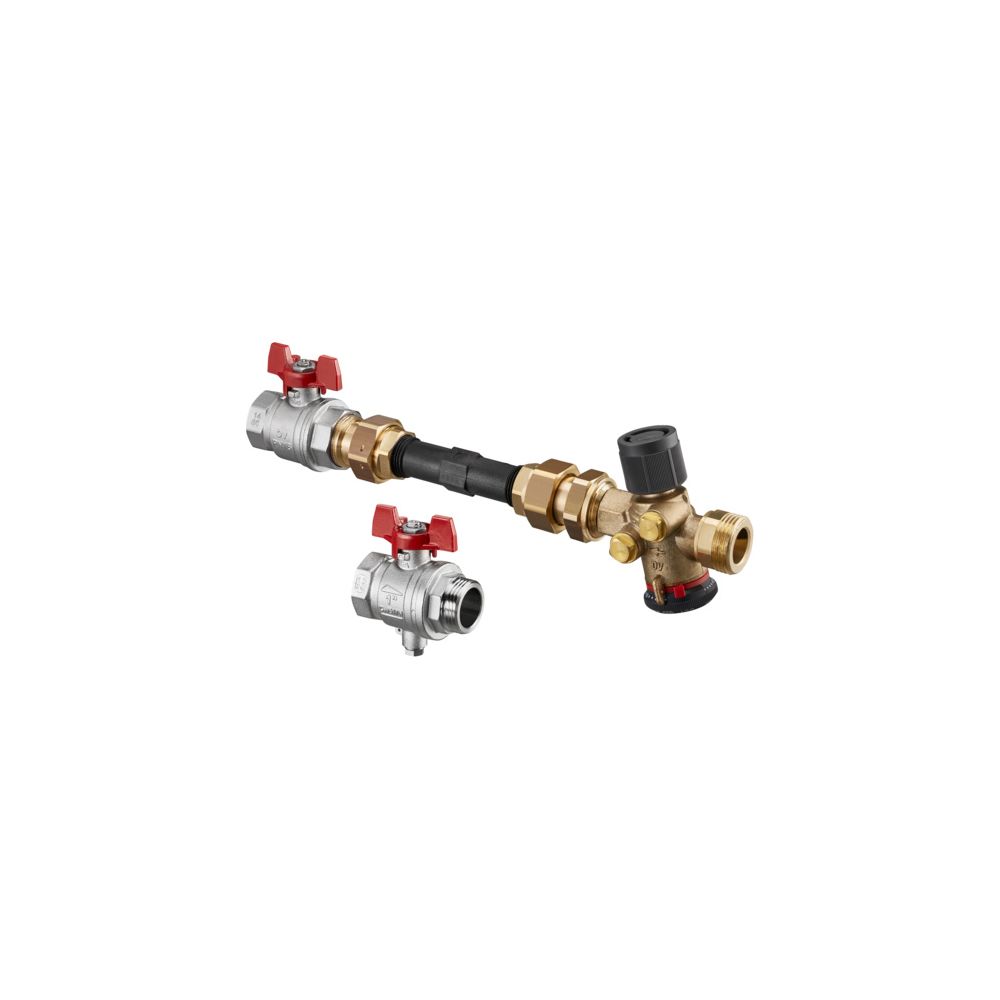

Oventrop Wärmemengenzähler-Anschlussset mit Cocon QTZ 180-1300l/h, Durchgangsausführung, 1404883

Das Oventrop Wärmemengenzähler-Anschluss-Set mit Cocon QTZ ist eine Lösung für die Einbindung von Wärmezählern in Heizungsanlagen. Das Set in Durchgangsausführung ist für einen Volumenstrom von 180 bis 1300 l/h ausgelegt und eignet sich für die Integration in entsprechende Verteilersysteme. Durch die Kombination aus Kugelhähnen und dem kombinierten Regel- und Regulierventil Cocon QTZ ermöglicht das Set eine hydraulische Einbindung und Messung.

Welche Komponenten umfasst das Set?

Das Set enthält alle notwendigen Bauteile für die Installation. Im Vorlauf befindet sich ein Kugelhahn mit einem Temperaturfühleranschluss M 10 x 1, der für Fühler mit einem Durchmesser von 5,0 bis 5,2 mm ausgelegt ist. Der Rücklauf ist mit dem kombinierten Regel- und Regulierventil Cocon QTZ sowie einem weiteren Kugelhahn mit identischem Temperaturfühleranschluss ausgestattet. Ein Zählerpassstück sowie die benötigten Flachdichtungen vervollständigen die Einheit. Für die Montage ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich.

Technische Daten

• Ausführung: Durchgangsform
• Nennweite: DN 25
• Volumenstrom: 180 - 1300 l/h
• Fühleranschluss: M 10 x 1
• Geeigneter Fühlerdurchmesser: 5,0 / 5,2 mm
• Fühler-Einbausituation: direkt eintauchend

Das Oventrop Wärmemengenzähler-Anschluss-Set bietet mit der Nennweite DN 25 und einem Volumenstrom von 180 bis 1300 l/h eine Basis für die Wärmemengenerfassung. Die direkte Eintauchmöglichkeit der Temperaturfühler in den Kugelhähnen sorgt für präzise Messwerte, während die Zusammenstellung eine einfache Handhabung bei der Installation sicherstellt.
