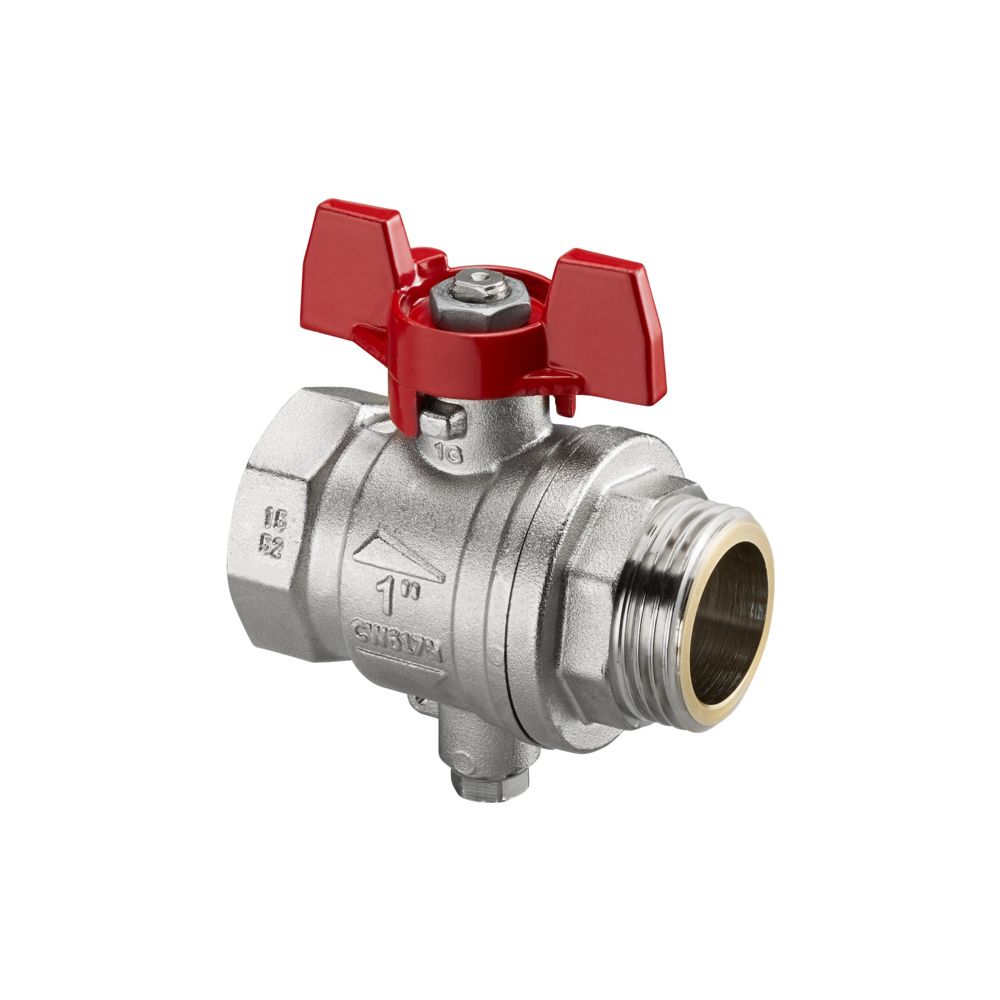

Oventrop Kugelhahn 1" DN 25 mit Temperaturfühleranschluss

Der Oventrop Kugelhahn in der Dimension 1 Zoll DN 25 ist eine Komponente für Heizkreisverteiler wie die Modelle Multidis SH, SF und SFQ. Er zeichnet sich durch seine flachdichtende Ausführung und den Temperaturfühleranschluss aus, der eine Erfassung der Systemtemperaturen ermöglicht. Die Konstruktion und die Materialwahl eignen sich für den Einsatz in Heizungsinstallationen.

Welche technischen Merkmale zeichnen den Kugelhahn aus?

Der Kugelhahn ist als 2-teilige Gehäusekonstruktion ausgeführt und bietet einen Volldurchgang, der einen optimalen Volumenstrom sicherstellt. Die Bedienung erfolgt über einen Handgriff mit einer Länge von 60 mm. Für die Funktionalität im Betrieb sorgt die Kugel aus Messing in Kombination mit einer Kugeldichtung aus Polytetrafluorethylen. Das Fühleranschlussgewinde ist mit M 10 x 1,0 standardisiert, was die Integration von Temperaturfühlern ermöglicht.

Wie erfolgt die Installation?

Die Montage des Kugelhahns gestaltet sich effizient, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist. Die gerade Ausführung und die Anschlüsse in der Nennweite DN 25 ermöglichen eine Einbindung in das Verteilersystem. Das Bauteil ist für einen Betriebsdruck bis PN 16 ausgelegt und bietet die notwendige Stabilität für den Einsatz in Heizkreisen.

Technische Daten

• Nenndurchmesser: 1 Zoll (DN 25)
• Druckstufe: PN 16
• Fühleranschlussgewinde: M 10 x 1,0
• Gehäusekonstruktion: 2-teilig
• Material Kugel: Messing
• Material Kugeldichtung: Polytetrafluorethylen
• Ausführung: gerade
• Bedienung: Handgriff
• Handgrifflänge: 60 mm

Dieser Kugelhahn von Oventrop überzeugt durch seine Verarbeitung und die Handhabung bei der Installation. Mit seinem Volldurchgang und der Auslegung auf einen Druck von PN 16 stellt er eine Lösung für die Temperaturüberwachung in Heizkreisverteilern dar. Die Kombination aus Materialien wie Messing und Polytetrafluorethylen sorgt für eine Funktionalität in der Heizungsanlage.
