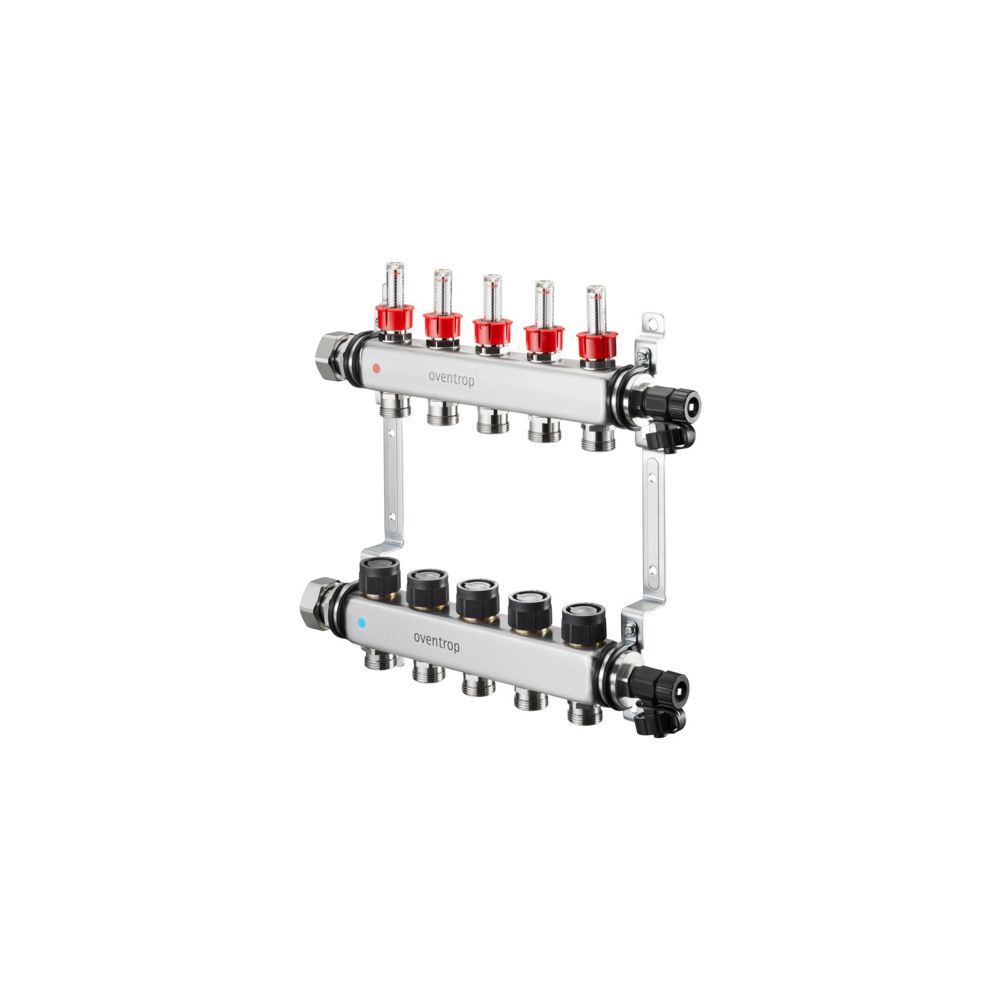

Oventrop Multidis SF Edelstahl-Verteiler 1 für 5 Heizkreise, 0-5 l/min

Der Oventrop Multidis SF Edelstahl-Verteiler für 5 Heizkreise ist eine effiziente Lösung für Flächenheizungs- und Kühlsysteme. Der vormontierte Verteiler zeichnet sich durch eine robuste Bauweise aus rostfreiem Edelstahl aus und ermöglicht eine präzise Durchflussregulierung. Mit integrierten Mess- und Reguliereinsätzen im Bereich von 0 bis 5 Litern pro Minute bietet er eine exakte Steuerung der einzelnen Heizkreise. Die Installation ist sowohl in Einbauschränken als auch direkt an der Wand möglich.

Wie ist der Multidis SF aufgebaut?

Der Verteiler besteht aus einem Vorlauf- und einem Rücklaufbalken aus Edelstahl (1.4301). Der Vorlaufbalken ist mit integrierten Durchfluss-, Mess- und Reguliereinsätzen ausgestattet, die eine präzise Einstellung der Volumenströme erlauben. Im Rücklaufbalken befinden sich thermostatisierbare Ventileinsätze mit dem Anschlussmaß M 30 x 1,5. Beide Balken verfügen über vernickelte Einschraubstutzen mit G 3/4 Außengewinde nach DIN EN 16313 Eurokonus, die für die Verwendung mit Klemmringverschraubungen ausgelegt sind. Zudem ist an beiden Balken ein G 1 Innengewinde für den direkten Anschluss eines flachdichtenden Kugelhahns vorhanden.

Welche Ausstattungsmerkmale bietet der Verteiler?

Für eine einfache Wartung und Inbetriebnahme sind an beiden Balken Füll- und Entleerungshähne mit einem drehbaren Anschluss für Schlauchverschraubungen in der Größe DN15 angebracht. Vernickelte Blindstopfen in der Größe G 3/4 runden die Ausstattung ab. Zur Befestigung liegen dem Verteiler Halterungen aus verzinktem Stahl bei. Die verwendeten Rohrschellen sind schallgedämmt und entsprechen der DIN 4109 für Schallschutz im Hochbau, was einen geräuscharmen Betrieb in Wohn- und Gewerberäumen unterstützt.

Technische Daten

• Anzahl Heizkreise: 5
• Durchflussbereich: 0-5 l/min
• Werkstoff: Edelstahl (1.4301)
• Max. Arbeitsdruck: 6 bar
• Anschluss Heizkreis: G 3/4 Außengewinde (Eurokonus)
• Anschluss Hauptleitung: G 1 Innengewinde
• Ventilanschluss: M 30 x 1,5
• Schallschutz: DIN 4109 konform

Der Oventrop Multidis SF Edelstahl-Verteiler überzeugt durch seine präzise Regelbarkeit und hochwertige Materialwahl. Mit einem Durchflussbereich von 0 bis 5 Litern pro Minute und der Eignung für 5 Heizkreise bietet er eine zuverlässige Basis für moderne Flächenheiz- und Kühlsysteme. Die vormontierte Einheit mit einem maximalen Arbeitsdruck von 6 bar lässt sich dank der beiliegenden Halterungen flexibel montieren und sorgt durch die schallgedämmten Rohrschellen für einen effizienten sowie leisen Betrieb in der Haustechnik.

Lieferumfang

• 1x Oventrop Multidis SF Edelstahl-Verteiler
• 2x Verteilerhalterungen
