Oventrop verteilerlose seitliche Anbindung von Flächenheizungen Floorbo

Die Oventrop Floorbox UH ermöglicht eine effiziente, verteilerlose und horizontale Stranganbindung von Flächenheizungen. Dieses System ist speziell für die wohnungsweise Anbindung in Kombination mit Uniboxen konzipiert und zeichnet sich durch eine einfache Montage aus, die keine Spezialwerkzeuge erfordert. Mit ihren kompakten Abmessungen lässt sich die Einheit flexibel in den Installationsprozess integrieren.

Wie ist die Floorbox UH aufgebaut?

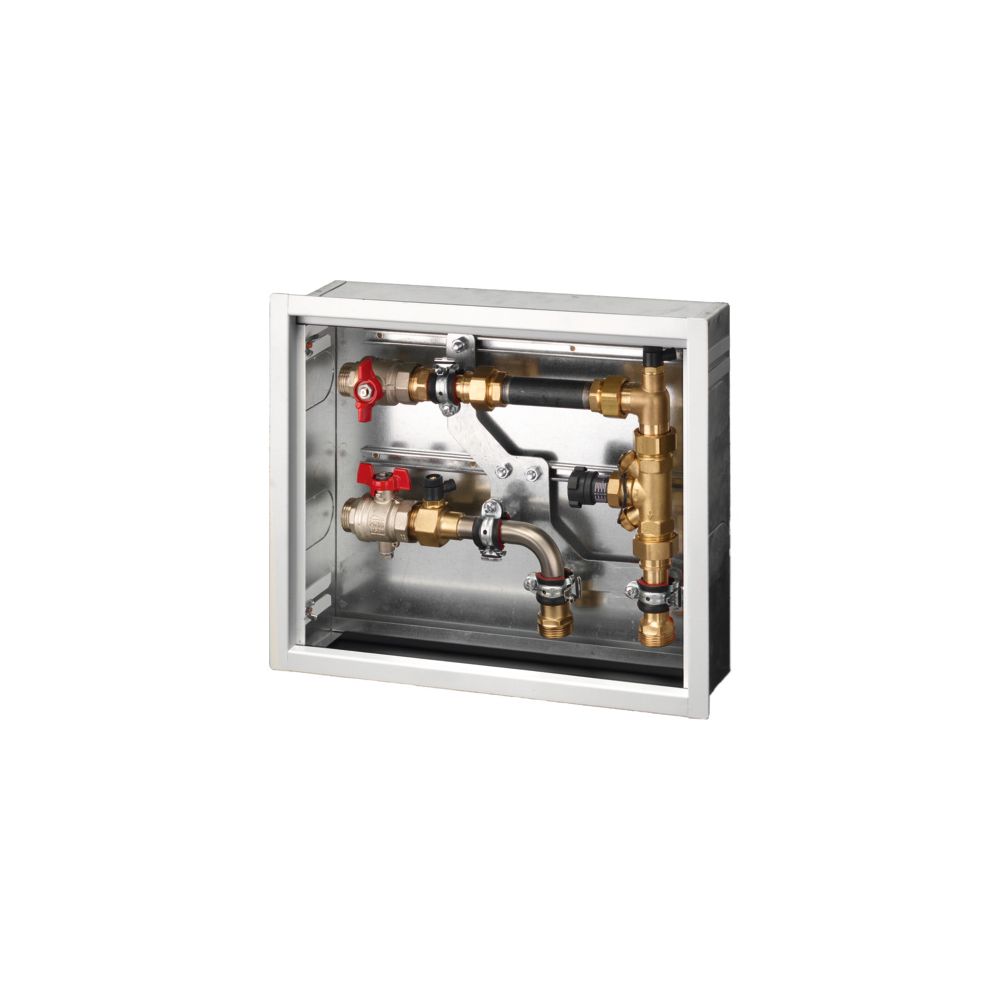

Die Floorbox UH ist als durchdachtes Einbauset für den Vor- und Rücklauf konzipiert. Im Vorlauf befindet sich ein Kugelhahn in der Dimension G 1, der zusätzlich mit einem Anschluss für einen Temperaturfühler ausgestattet ist. Der Rücklauf umfasst ein Strangregulierventil vom Typ Hycocon VTZ, ein Zählerpassstück sowie einen Kugelhahn mit Verschraubung. Zur Inbetriebnahme und Wartung ist zudem ein Entlüftungs- und Spülventil integriert, wobei die notwendigen Flachdichtungen für eine sichere Verbindung bereits enthalten sind.

Welche Abmessungen weist das System auf?

Das System ist auf eine variable Einbautiefe ausgelegt, die zwischen 110 mm und 145 mm eingestellt werden kann. Die Frontmaße der Einheit betragen 400 mm in der Breite und 350 mm in der Höhe. Diese Maße ermöglichen eine platzsparende Unterbringung der Anbindungskomponenten direkt im Bereich der Flächenheizungsinstallation.

Technische Daten

• Breite: 400 mm
• Höhe: 350 mm
• Bautiefe: 110 - 145 mm
• Anschluss Vorlauf: Kugelhahn G 1 mit Temperaturfühleranschluss
• Ventiltyp Rücklauf: Strangregulierventil Hycocon VTZ
• Zusatzelemente: Zählerpassstück, Kugelhahn mit Verschraubung, Entlüftungs-/Spülventil

Die Oventrop Floorbox UH bietet eine zuverlässige Lösung für die wohnungsweise Anbindung von Flächenheizungen. Durch die Kombination aus Strangregulierventil, Zählerpassstück und Kugelhähnen in einem kompakten Set mit einer variablen Bautiefe von 110 bis 145 mm wird eine präzise Steuerung und einfache Wartung sichergestellt. Die durchdachte Anordnung der Komponenten erleichtert die Installation vor Ort erheblich und unterstützt einen effizienten Betrieb der Heizungsanlage.
