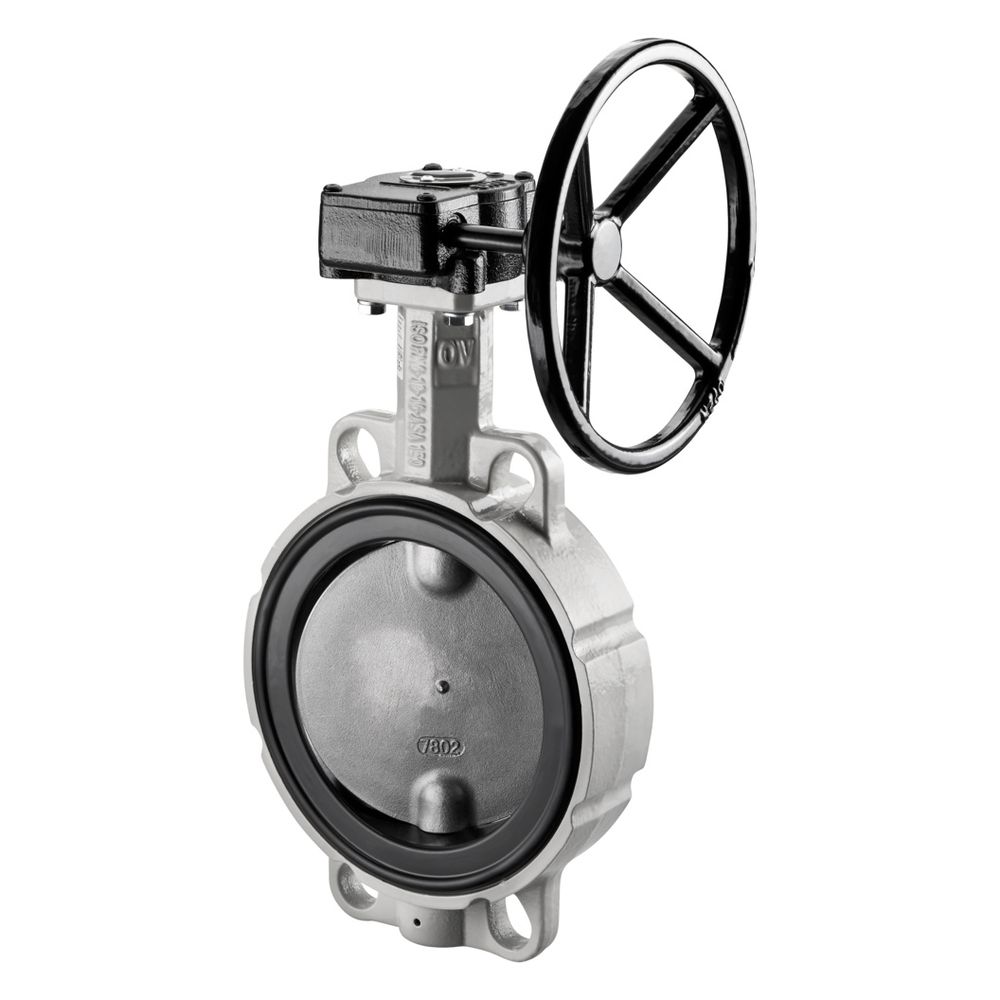

Oventrop Zwischenbau Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 300

Die Oventrop Zwischenbau-Absperrklappe mit Getriebe in der Nennweite DN 300 ist eine robuste Lösung für den Einsatz in industriellen und gebäudetechnischen Anlagen. Sie ist für den Einbau zwischen Flanschen nach DIN EN 1092-2 (PN 6, PN 10 oder PN 16) konzipiert und zeichnet sich durch eine langlebige Konstruktion aus. Mit einem maximalen Betriebsdruck von 16 bar und einem Temperaturbereich von -20 °C bis +120 °C bietet sie eine zuverlässige Absperrfunktion in anspruchsvollen hydraulischen Systemen.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe verfügt über ein Gehäuse aus Sphäroguss (EN-GJS-400-15), das für eine hohe Stabilität sorgt. Die Klappenscheibe besteht aus hochwertigem Edelstahl (AISI316), während die Spindel aus Edelstahl (AISI420) gefertigt ist. Eine EPDM-Dichtung ermöglicht die notwendige Dichtigkeit im Betrieb. Die Zwischenbauausführung ist mit einem verlängerten Ansatz ausgestattet, der eine einfache Isolierung der Rohrleitung ermöglicht. Die Bedienung erfolgt komfortabel über ein Handrad mit einem Durchmesser von 200 mm, das eine präzise Steuerung des Durchflusses erlaubt.

Welche Vorteile bietet die Getriebeausführung?

Durch die integrierte Getriebeübersetzung lässt sich die Absperrklappe auch bei der Nennweite DN 300 sicher und mit geringem Kraftaufwand betätigen. Das zentrische Design der Klappe sorgt für ein gleichmäßiges Schließverhalten. Da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug für die Montage erforderlich ist, lässt sich das Ventil effizient in bestehende Rohrleitungssysteme integrieren. Die beschichtete Oberfläche schützt das Bauteil zusätzlich vor äußeren Einflüssen.

Technische Daten

• Nenndurchmesser: DN 300
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Material Klappenscheibe: Edelstahl (AISI316)
• Material Spindel: Edelstahl (AISI420)
• Dichtungsmaterial: EPDM
• Bedienung: Handrad (200 mm Durchmesser)
• Baulänge: 78 mm
• Rohraußendurchmesser: 378 mm

Diese Oventrop Absperrklappe überzeugt durch ihre solide Materialwahl aus Sphäroguss und Edelstahl sowie ihre einfache Handhabung mittels Getriebe. Mit einer Druckfestigkeit von 16 bar und einer EPDM-Dichtung ist sie für vielfältige Anwendungen in der Hydraulik geeignet. Die Kombination aus zentrischem Klappenentwurf und dem verlängerten Ansatz für Isolierungen macht sie zu einer funktionalen Komponente für professionelle Rohrleitungssysteme, die eine zuverlässige Absperrung bei Temperaturen bis 120 °C erfordern.
