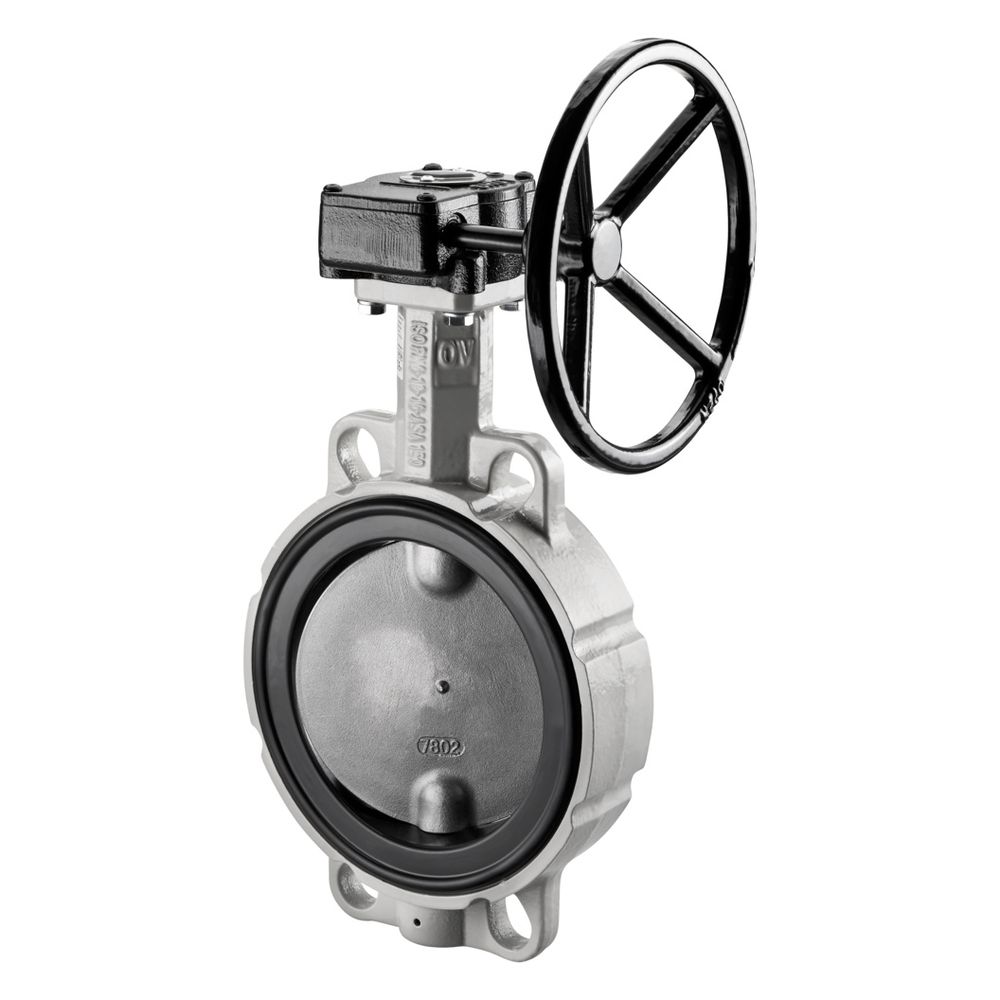

Oventrop Zwischenbau Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 200

Die Oventrop Zwischenbau-Absperrklappe mit Getriebe in der Nennweite DN 200 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Sie ist für den Einbau zwischen Flanschen nach DIN EN 1092-2 ausgelegt und für einen maximalen Betriebsdruck von 16 bar geeignet. Dank der hochwertigen Materialkombination aus Sphäroguss und Edelstahl sowie der EPDM-Dichtung bietet sie eine zuverlässige Absperrfunktion in einem Temperaturbereich von -20 °C bis +120 °C.

Welche konstruktiven Merkmale zeichnen die Absperrklappe aus?

Die Absperrklappe ist als zentrische Zwischenbauausführung konzipiert und verfügt über ein Gehäuse aus Sphäroguss (EN-GJS-400-15). Die Spindel besteht aus rostfreiem Edelstahl (AISI 420), während die Scheibe aus Edelstahl (AISI 316) gefertigt ist. Ein besonderes Merkmal ist der verlängerte Ansatz, der eine einfache Isolierung der Armatur ermöglicht. Die Bedienung erfolgt komfortabel über ein Getriebe mit Handrad, was eine präzise Steuerung des Durchflusses unterstützt.

Für welche Einsatzbedingungen ist die Armatur geeignet?

Die Armatur ist für den Betrieb in Systemen mit einem Druck von bis zu 16 bar (PN 16) ausgelegt. Durch die EPDM-Dichtung ist sie vielseitig einsetzbar und hält Betriebstemperaturen zwischen -20 °C und +120 °C stand. Die Installation zwischen zwei Flanschen gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge erforderlich sind. Die beschichtete Oberfläche sorgt zudem für eine langlebige Beständigkeit im Anlagenbetrieb.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Material Scheibe: Edelstahl (AISI 316)
• Material Spindel: Edelstahl (AISI 420)
• Dichtung: EPDM
• Baulänge: 60 mm
• Bedienung: Handrad
• Rohraußendurchmesser: 268 mm

Diese Oventrop Absperrklappe überzeugt durch ihre solide Verarbeitung und die einfache Handhabung mittels Getriebe. Mit einer Nennweite von DN 200 und einer Druckfestigkeit von PN 16 ist sie ideal für anspruchsvolle hydraulische Anwendungen geeignet. Die Kombination aus langlebigen Materialien wie Edelstahl und Sphäroguss sowie der EPDM-Dichtung stellt eine zuverlässige Lösung für den professionellen Einsatz dar, die zudem durch den verlängerten Ansatz für eine einfache Isolierung optimiert wurde.
