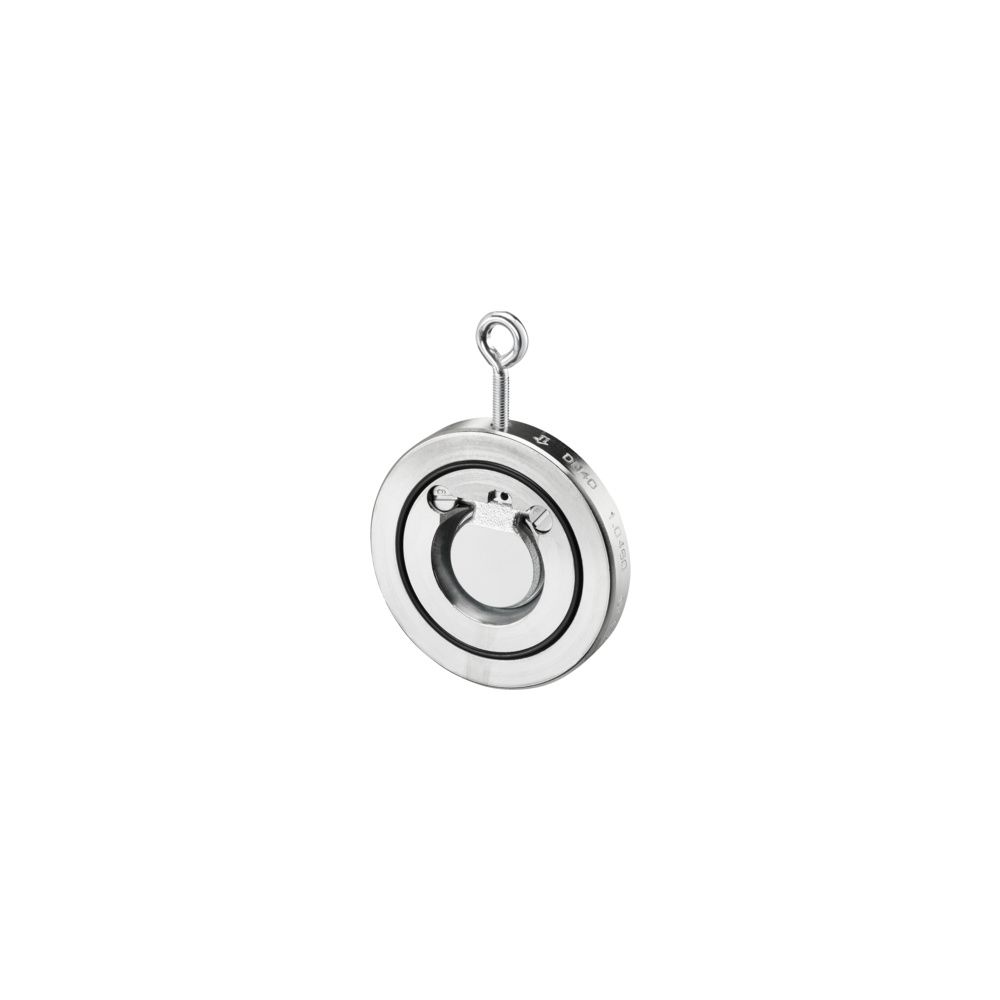

Oventrop Rückschlagklappe PN 16 Stahl DN 350 Zwischenbauausführung

Die Oventrop Rückschlagklappe in Zwischenbauausführung ist eine robuste Lösung für den Einsatz in Rohrnetzen, die für den Betrieb mit nicht aggressiven Flüssigkeiten konzipiert wurde. Mit einem Nenndurchmesser von DN 350 und einer Druckstufe von PN 16 eignet sich dieses Bauteil für anspruchsvolle hydraulische Anwendungen. Die Konstruktion aus verzinktem Stahl in Kombination mit einer EPDM-Dichtung sorgt für eine zuverlässige Funktionalität in verschiedenen industriellen und gebäudetechnischen Systemen.

Wie wird die Rückschlagklappe installiert?

Die Rückschlagklappe ist für die Montage zwischen Flanschen nach EN 1092-2 ausgelegt. Die Installation kann sowohl in horizontaler als auch in vertikaler Einbaulage erfolgen, wobei spezifische Anforderungen an die Ausrichtung zu beachten sind. Bei einem vertikalen Durchfluss ist der Einbau ausschließlich zulässig, wenn sich die Klappe nach oben öffnen lässt. Im Falle eines horizontalen Durchflusses muss die Klappenaufhängung zwingend oben positioniert sein. Für die Montage ist keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Ventil ist als Scharnierklappe ausgeführt und kommt ohne Schließfeder aus. Die Materialwahl aus verzinktem Stahl ermöglicht eine solide Basis für den dauerhaften Einsatz. Die integrierte EPDM-Dichtung bietet eine gute Beständigkeit innerhalb des spezifizierten Temperaturbereichs von -10 °C bis 120 °C. Für einen sicheren Betrieb ist eine maximale Durchflussgeschwindigkeit von 3 m/s einzuhalten, um die Langlebigkeit der Komponente zu unterstützen.

Technische Daten

• Nenndurchmesser: DN 350
• Druckstufe: PN 16
• Ventilform: Scharnierklappe
• Material Gehäuse: Verzinkter Stahl
• Material Dichtung: EPDM
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Max. Durchflussgeschwindigkeit: 3 m/s
• Einbaulage: Horizontal oder vertikal

Die Oventrop Rückschlagklappe überzeugt durch ihre einfache Handhabung bei der Montage zwischen PN 16 Flanschen und ihre Eignung für nicht aggressive Medien. Mit einer robusten Ausführung aus verzinktem Stahl und einer zuverlässigen EPDM-Dichtung ist sie für einen Temperaturbereich von -10 °C bis 120 °C ausgelegt. Die maximale Durchflussgeschwindigkeit von 3 m/s sowie die flexible Einbaulage machen dieses Ventil zu einer effizienten Komponente für den Einsatz in professionellen Rohrnetzen.
