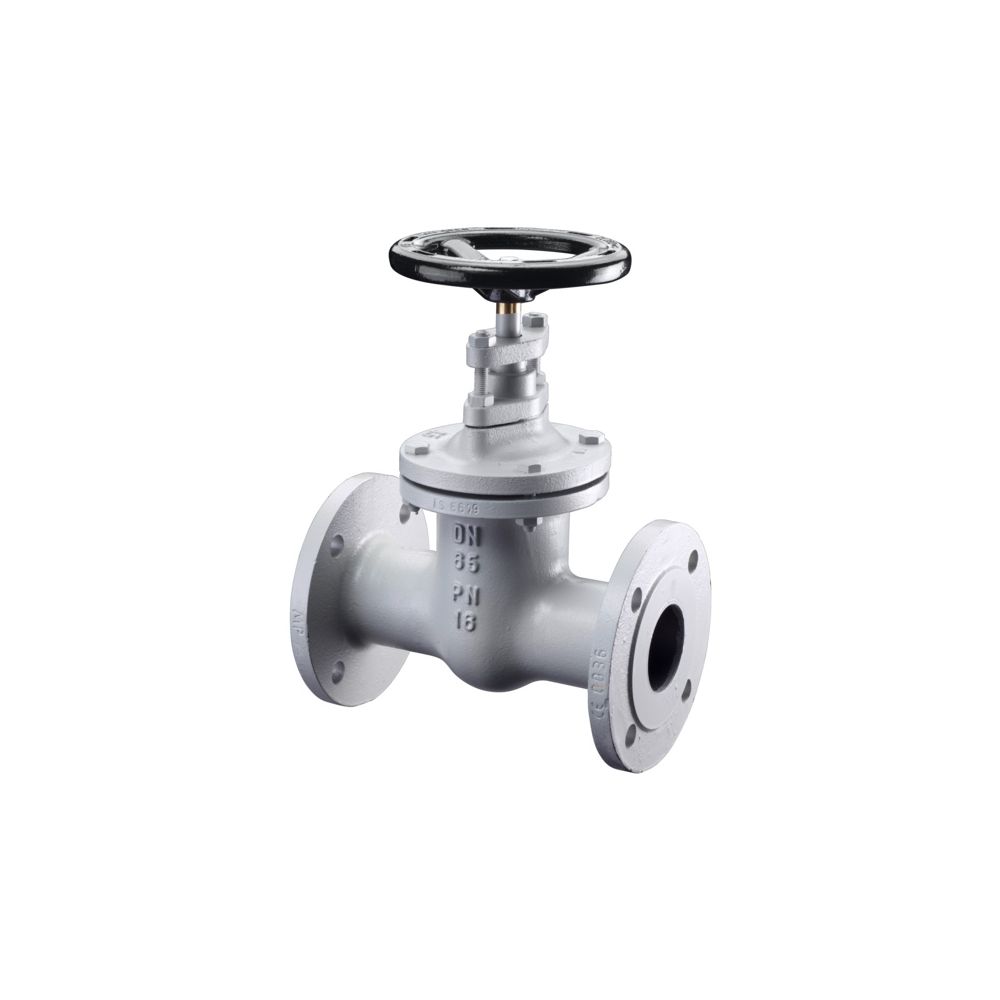

Oventrop Hygate AF Flanschenschieber DN 65 PN 16 Flansche nach DIN EN 1092-2

Der Oventrop Hygate AFC Flanschenschieber in der Nennweite DN 65 ist eine robuste Armatur für den Einsatz in Heiz- und Kühlsystemen. Ausgelegt für einen Betriebsdruck von PN 16, ermöglicht dieser Schieber eine zuverlässige Absperrung des Volumenstroms im Vorlauf oder Rücklauf. Das Gehäuse aus Grauguss sorgt für eine hohe Stabilität in hydraulischen Anlagen.

Welche Eigenschaften zeichnen den Hygate AFC aus?

Der Flanschenschieber ist für den Betrieb mit Wasser sowie Wasser-Glykolgemischen optimiert und deckt einen Temperaturbereich von -10 °C bis 120 °C ab. Die Bedienung erfolgt manuell über ein Handrad, wobei die Konstruktion auf eine einfache Handhabung ohne Spezialwerkzeug ausgelegt ist. Mit einem Kvs-Wert von 430 bietet die Armatur eine effiziente Durchflusscharakteristik für entsprechende Rohrleitungssysteme. Die Flanschanschlüsse entsprechen der Norm DIN EN 1092-2, was eine normgerechte Integration in bestehende Anlagen sicherstellt.

Wie ist der Schieber konstruiert?

Das Gehäuse besteht aus hochwertigem Gusseisen (GJL-250) und verfügt über eine schützende Beschichtung. Die Armatur ist mit einem geschraubten Kopfstück ausgestattet und für den dauerhaften Einsatz in hydraulischen Systemen konzipiert. Die Bauweise verzichtet auf eine ansteigende Spindel, was den Platzbedarf bei der Installation minimiert. Mit einer Bauhöhe des Handrads von 300 mm lässt sich der Schieber auch in kompakten Einbausituationen gut bedienen.

Technische Daten

• Nenndurchmesser: DN 65
• Druckstufe: PN 16
• Kvs-Wert: 430
• Gehäusewerkstoff: Grauguss (GJL-250)
• Mediumtemperatur: -10 °C bis 120 °C
• Anschlussart: Flansch nach DIN EN 1092-2
• Bedienung: Handrad
• Bauhöhe Handrad: 300 mm

Der Oventrop Hygate AFC Flanschenschieber überzeugt durch seine solide Verarbeitung aus Grauguss und seine Eignung für anspruchsvolle Medien wie Wasser-Glykolgemische. Mit einer Druckstufe von PN 16 und einem Kvs-Wert von 430 ist er eine leistungsfähige Lösung für die präzise Absperrung in hydraulischen Systemen. Die einfache manuelle Bedienung über das Handrad und die normgerechten Flanschanschlüsse nach DIN EN 1092-2 erleichtern die Montage und den Betrieb in verschiedenen gewerblichen oder industriellen Anwendungen.
