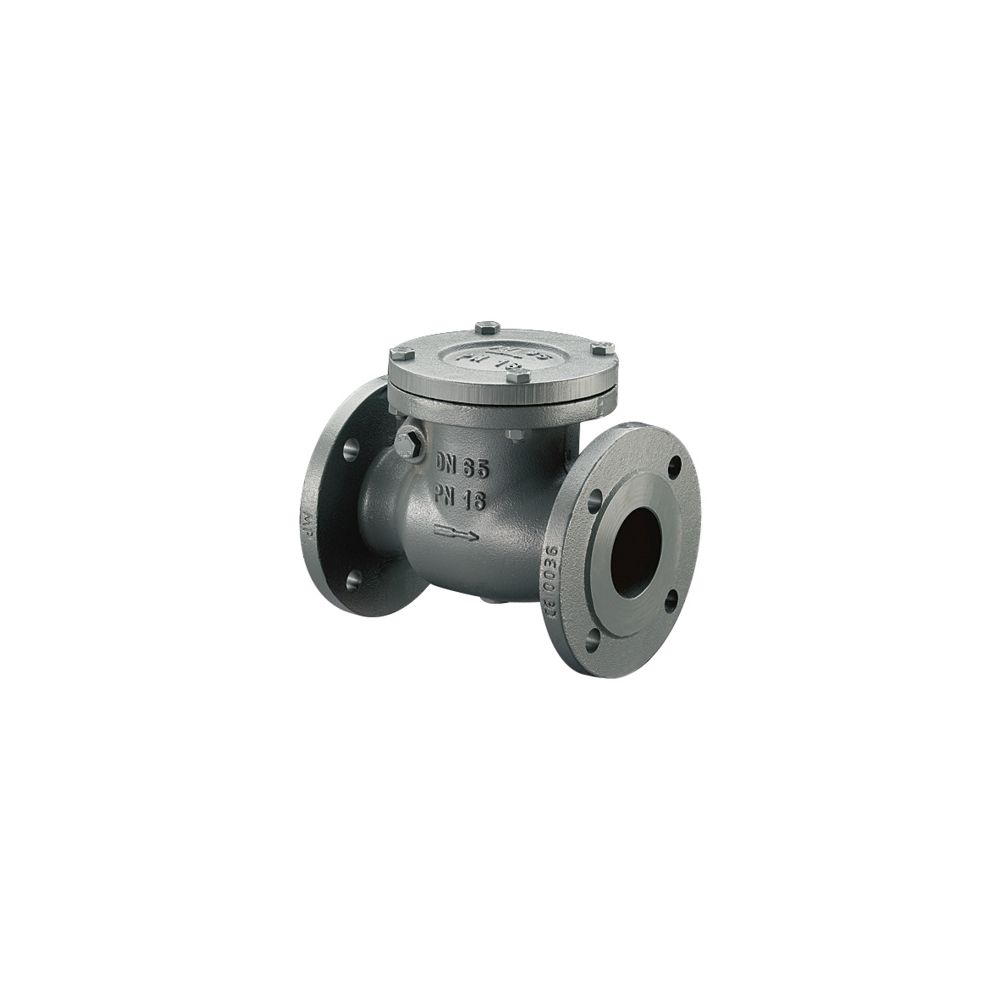

Oventrop Rückschlagklappe PN 16 DN 150 Flansche nach DIN 2501, Grauguss

Die Oventrop Rückschlagklappe in der Ausführung DN 150 ist eine robuste Lösung für den Einsatz in Rohrnetzen. Gefertigt aus hochwertigem Grauguss (GJL-250) und mit einem Ventilsitz aus Messing ausgestattet, bietet dieses Bauteil eine zuverlässige Absperrfunktion. Die Rückschlagklappe verfügt über beiderseitige Flanschanschlüsse nach DIN EN 1092-2 (PN 16) und ist für eine maximale Durchflussgeschwindigkeit von 3 m/s ausgelegt. Durch die Verwendung asbestfreier Dichtungen und eine beschichtete Oberfläche ist das Ventil für anspruchsvolle hydraulische Anwendungen geeignet.

Wie erfolgt die Installation der Rückschlagklappe?

Die Oventrop Rückschlagklappe ist für den Einbau in horizontalen oder vertikalen Rohrleitungen konzipiert. Bei einer horizontalen Durchflussrichtung ist darauf zu achten, dass die Klappenaufhängung stets nach oben ausgerichtet ist. Sollte das Ventil in einer vertikalen Leitung installiert werden, ist der Einbau nur zulässig, wenn sich die Klappe in Durchflussrichtung nach oben öffnen lässt. Die Montage gestaltet sich unkompliziert, da keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge für die Installation erforderlich sind.

Welche konstruktiven Merkmale zeichnen das Ventil aus?

Das Gehäuse, der Deckel sowie die Stopfbuchsaufnahme bestehen aus widerstandsfähigem Grauguss. Als Scharnierklappe ausgeführt, unterstützt das integrierte Gegengewicht die präzise Funktion des Ventils. Die Flanschanschlüsse entsprechen der Norm DIN EN 1092-2, wobei der Lochkreisdurchmesser zudem der BS 4504 PN 16 entspricht. Diese Bauweise ermöglicht einen geräuscharmen Betrieb unter den spezifizierten Druckverhältnissen.

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe: PN 16
• Werkstoff: Grauguss (GJL-250)
• Ventilform: Scharnierklappe
• Anschlussart: Flansch nach DIN EN 1092-2
• Max. Durchflussgeschwindigkeit: 3 m/s
• Bauhöhe: 200 mm
• Besonderheit: Mit Gegengewicht

Die Oventrop Rückschlagklappe DN 150 überzeugt durch ihre langlebige Konstruktion aus Grauguss und die einfache Handhabung bei der Montage. Mit einer Druckstufe von PN 16 und der bewährten Scharnierklappen-Technik stellt sie eine effiziente Komponente für hydraulische Systeme dar. Die Kombination aus hochwertigen Materialien wie Messing für den Ventilsitz und der flexiblen Einbaulage ermöglicht einen zuverlässigen Betrieb in verschiedenen Rohrnetzkonfigurationen bei einer maximalen Durchflussgeschwindigkeit von 3 m/s.
