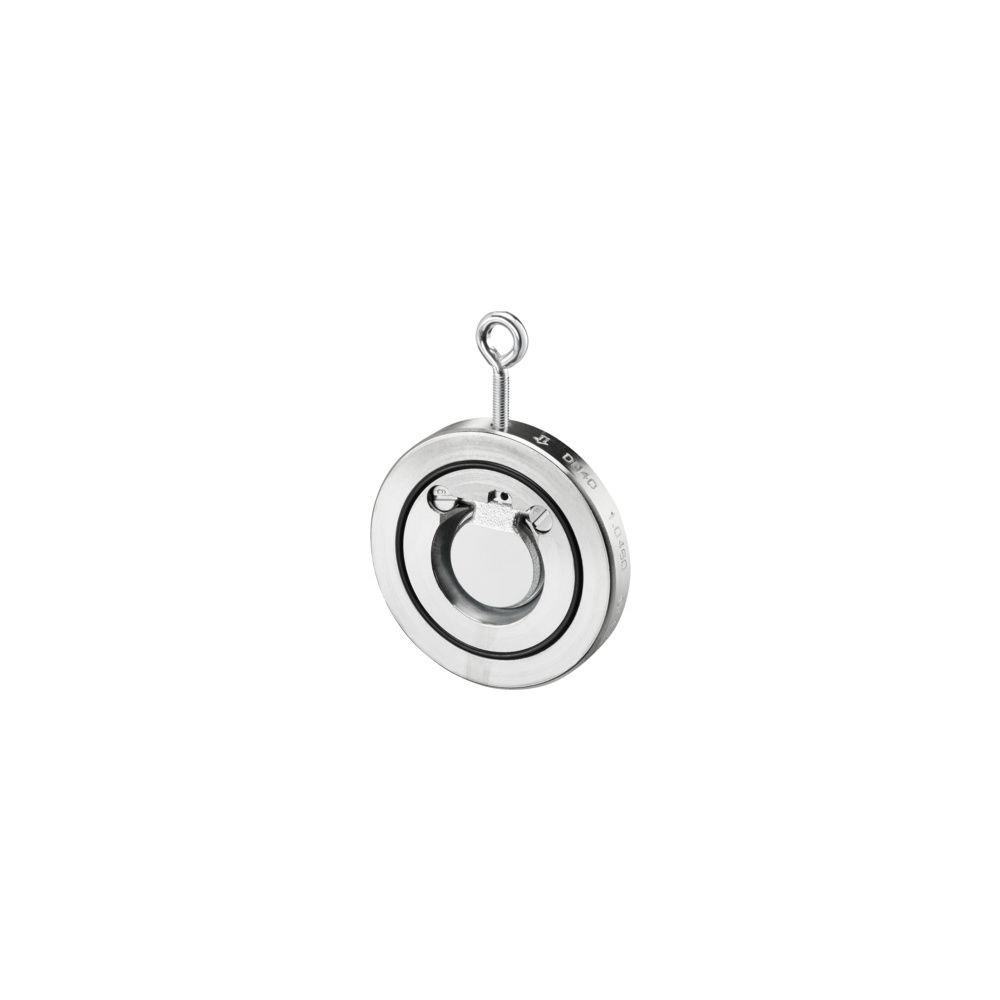

Oventrop Rückschlagklappe PN 16 Stahl DN 125 Zwischenbauausführung

Die Oventrop Rückschlagklappe in Zwischenbauausführung ist eine robuste Lösung für den Einsatz in Rohrnetzen, die mit nicht aggressiven Flüssigkeiten betrieben werden. Die für den Einbau zwischen Flanschen nach EN 1092-2 konzipierte Armatur zeichnet sich durch ihre Konstruktion aus verzinktem Stahl aus. Mit einer Druckstufe von PN 16 eignet sie sich für vielfältige hydraulische Anwendungen und bietet eine zuverlässige Rückflussverhinderung in verschiedenen Einbaulagen.

Welche Eigenschaften zeichnen die Rückschlagklappe aus?

Die Rückschlagklappe ist als Scharnierklappe ausgeführt und verfügt über ein Gehäuse sowie eine Klappe aus verzinktem Stahl. Für eine zuverlässige Abdichtung sorgt die EPDM-Dichtung, die einen Betrieb innerhalb eines Temperaturbereichs von -10 °C bis 120 °C ermöglicht. Die Konstruktion ist für eine maximale Durchflussgeschwindigkeit von 3 m/s ausgelegt, was einen effizienten Betrieb in den entsprechenden Rohrleitungssystemen unterstützt.

Wie erfolgt die fachgerechte Montage?

Die Installation der Zwischenbauausführung erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge. Die Armatur kann sowohl in horizontalen als auch in vertikalen Rohrleitungen montiert werden. Bei einer vertikalen Durchflussrichtung ist sicherzustellen, dass sich die Klappe nach oben öffnen lässt. In horizontalen Rohrleitungen muss die Klappenaufhängung zwingend oben positioniert sein, um die korrekte Funktion der Rückschlagklappe zu ermöglichen.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 16
• Ventilform: Scharnierklappe
• Material: Verzinkter Stahl
• Dichtungsmaterial: EPDM
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Max. Durchflussgeschwindigkeit: 3 m/s
• Einbaulage: Horizontal oder vertikal

Die Oventrop Rückschlagklappe bietet eine solide Konstruktion für den Einsatz in hydraulischen Systemen. Durch die Kombination aus verzinktem Stahl und einer EPDM-Dichtung ist sie für Temperaturen bis 120 °C geeignet. Die einfache Montage zwischen PN 16 Flanschen sowie die Flexibilität bei der Einbaulage machen sie zu einer effizienten Komponente für den Schutz von Rohrnetzen bei einer maximalen Durchflussgeschwindigkeit von 3 m/s.
