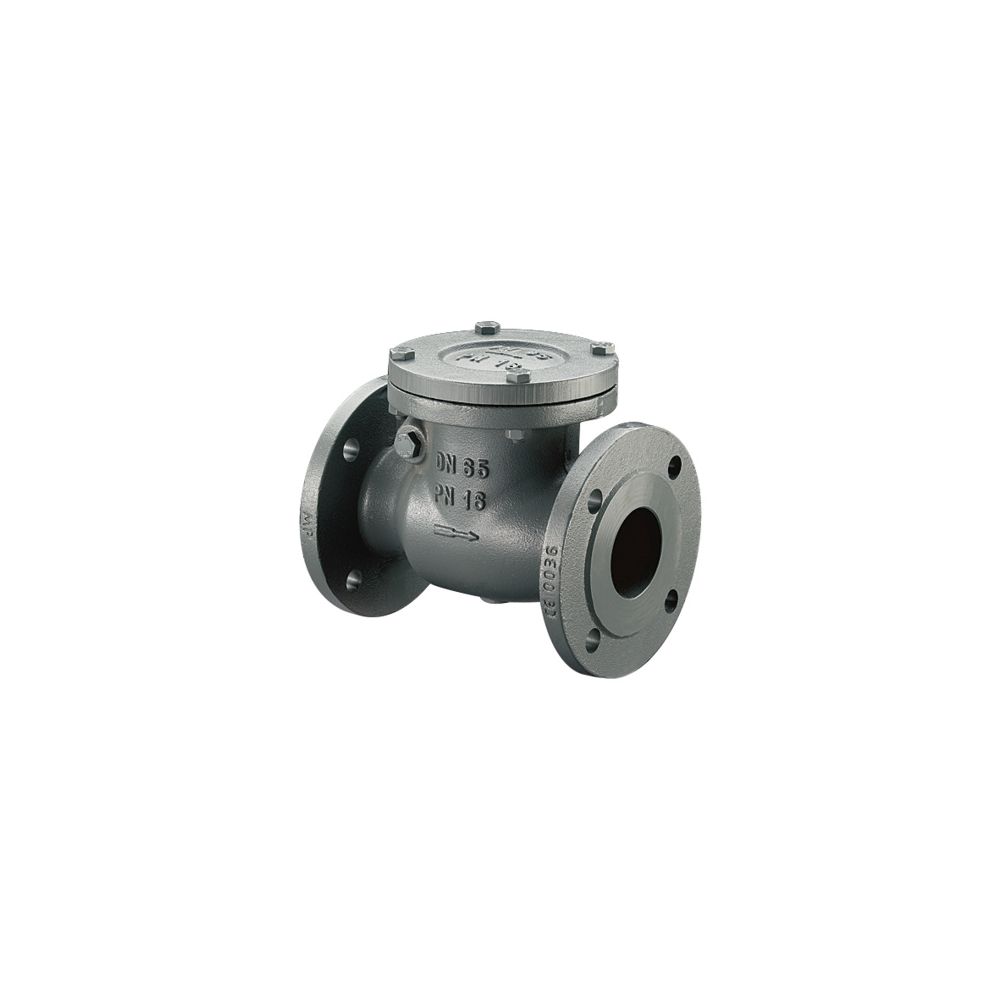

Oventrop Rückschlagklappe PN 16 DN 100 Flansche nach DIN 2501, Grauguss

Die Oventrop Rückschlagklappe in der Ausführung DN 100 ist eine robuste Armatur für den Einsatz in Rohrnetzen. Gefertigt aus hochwertigem Grauguss (GJL-250) und ausgestattet mit einem Ventilsitz aus Messing, bietet sie eine zuverlässige Lösung zur Durchflussregelung. Die Rückschlagklappe verfügt über beiderseitige Flanschanschlüsse nach DIN EN 1092-2 (PN 16) und ist für eine maximale Durchflussgeschwindigkeit von 3 m/s ausgelegt.

Welche Eigenschaften zeichnen die Konstruktion aus?

Die Rückschlagklappe ist als Scharnierklappe konzipiert und mit einem Gegengewicht ausgestattet, das den Schließvorgang unterstützt. Das Gehäuse, der Deckel sowie die Stopfbuchsaufnahme bestehen aus widerstandsfähigem Grauguss, während asbestfreie Dichtungen für eine sichere Abdichtung sorgen. Die Oberfläche der Armatur ist beschichtet, was den Schutz gegen äußere Einflüsse erhöht. Durch die gewählte Materialkombination und die präzise Fertigung arbeitet das Ventil geräuscharm im laufenden Betrieb.

Wie erfolgt die fachgerechte Installation?

Die Installation der Oventrop Rückschlagklappe ist sowohl in horizontaler als auch in vertikaler Einbaulage möglich. Bei einer horizontalen Durchflussrichtung ist darauf zu achten, dass die Klappenaufhängung stets oben positioniert ist. Sollte das Ventil in einer vertikalen Leitung verbaut werden, ist der Einbau ausschließlich dann zulässig, wenn sich die Klappe nach oben öffnen lässt. Für die Montage sind keine Spezialwerkzeuge oder besondere Verarbeitungstechniken erforderlich, was die Integration in bestehende hydraulische Systeme effizient gestaltet.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 16
• Werkstoff: Grauguss (GJL-250)
• Ventilsitz: Messing
• Anschlussart: Flansch nach DIN EN 1092-2
• Max. Durchflussgeschwindigkeit: 3 m/s
• Bauhöhe: 160 mm
• Ventilform: Scharnierklappe
• Besonderheit: Mit Gegengewicht

Diese Oventrop Rückschlagklappe überzeugt durch ihre solide Verarbeitung aus Grauguss und die flexible Einsetzbarkeit in verschiedenen Rohrnetzkonfigurationen. Mit einer Druckstufe von PN 16 und einem Nenndurchmesser von DN 100 ist sie für anspruchsvolle hydraulische Anwendungen ausgelegt. Die Kombination aus dem integrierten Gegengewicht und dem langlebigen Messing-Ventilsitz ermöglicht eine zuverlässige Funktion bei einer maximalen Durchflussgeschwindigkeit von 3 m/s, wodurch sie eine effiziente Komponente für professionelle Installationen darstellt.
