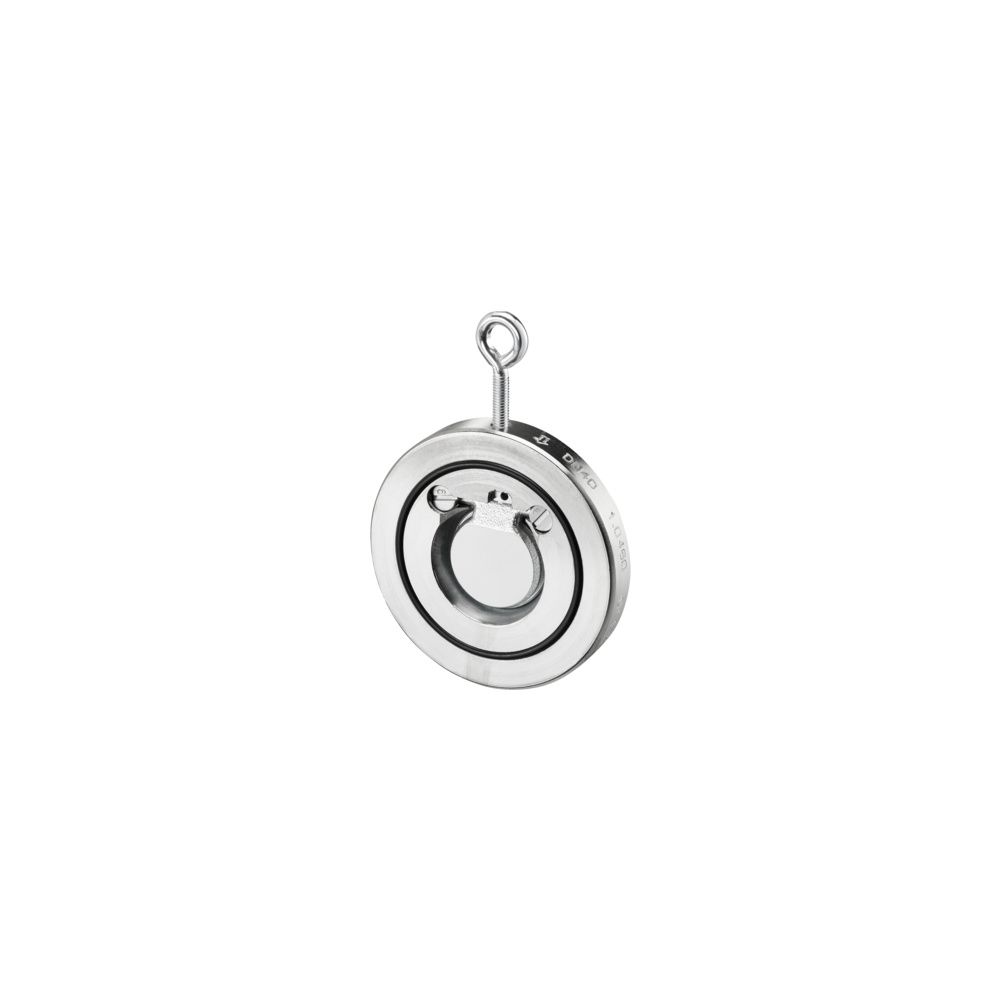

Oventrop Rückschlagklappe PN 16 Stahl DN 50 Zwischenbauausführung

Die Oventrop Rückschlagklappe in Zwischenbauausführung ist für den Einsatz in Rohrnetzen konzipiert, in denen nicht aggressive Flüssigkeiten transportiert werden. Mit einer Nennweite von DN 50 und einer Druckstufe von PN 16 ist dieses Bauteil für die Montage zwischen Flanschen nach EN 1092-2 ausgelegt. Die Konstruktion aus verzinktem Stahl in Kombination mit einer EPDM-Dichtung sorgt für eine funktionale Absicherung in verschiedenen gebäudetechnischen Anwendungen.

Welche Eigenschaften zeichnen die Rückschlagklappe aus?

Die Rückschlagklappe von Oventrop ist als Scharnierklappe ausgeführt und ermöglicht eine einfache Installation, da keine Spezialwerkzeuge erforderlich sind. Das Gehäuse sowie die Klappe bestehen aus verzinktem Stahl. Die EPDM-Dichtung unterstützt die Dichtigkeit des Systems. Das Bauteil ist für einen Temperaturbereich von -10 °C bis 120 °C ausgelegt und erlaubt eine maximale Durchflussgeschwindigkeit von 3 m/s.

Wie erfolgt die fachgerechte Montage?

Die Installation kann sowohl in horizontaler als auch in vertikaler Einbaulage erfolgen. Bei einer vertikalen Durchflussrichtung ist sicherzustellen, dass sich die Klappe nach oben öffnen lässt. Wird die Rückschlagklappe in einer horizontalen Rohrleitung verbaut, muss die Klappenaufhängung zwingend oben positioniert sein, um die korrekte Funktion zu ermöglichen. Die Ausführung als Zwischenbauvariante erlaubt eine effiziente Integration in Rohrleitungssysteme mit entsprechenden Flanschverbindungen.

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 16
• Ventilform: Scharnierklappe
• Material: Verzinkter Stahl
• Dichtungsmaterial: EPDM
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Max. Durchflussgeschwindigkeit: 3 m/s

Die Oventrop Rückschlagklappe bietet eine zuverlässige Absicherung für Rohrnetze bei nicht aggressiven Medien. Durch die robuste Bauweise aus verzinktem Stahl und die EPDM-Dichtung ist eine langlebige Anwendung möglich. Mit einer Druckstufe von PN 16 und der Eignung für den Temperaturbereich von -10 °C bis 120 °C deckt sie ein breites Einsatzspektrum ab. Die flexible Einbaulage und die einfache Montage ohne Spezialwerkzeug machen sie zu einer effizienten Komponente für die professionelle Anlagentechnik.
