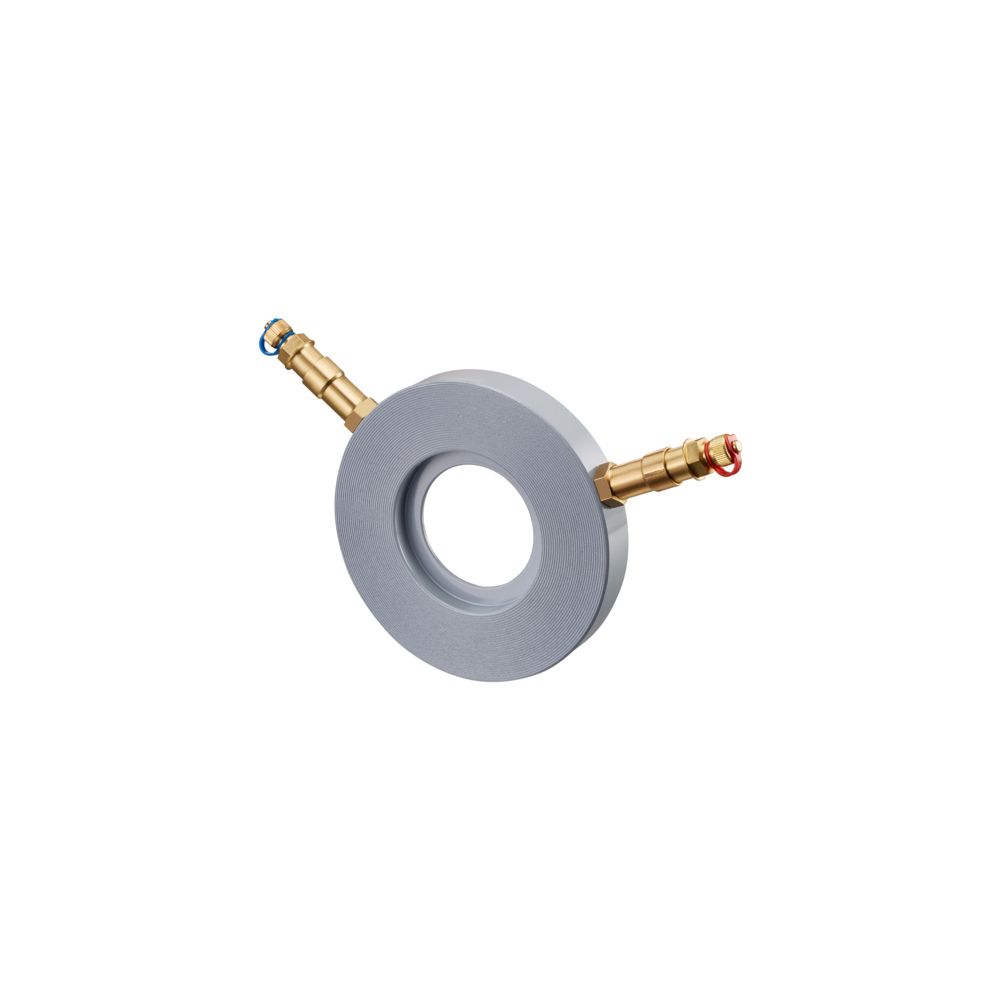

Oventrop Messblende mit 2 Messventilen DN 65 Zwischenflansch PN 16, Grauguss
Die Oventrop Messblende in der Nennweite DN 65 ist eine robuste Komponente für den hydraulischen Abgleich in Heizungsanlagen. Gefertigt aus Grauguss (GJL-250), ist sie für den Einsatz in Systemen mit einem Nenndruck von PN 16 konzipiert. Die Messblende wird als Zwischenflansch-Variante verbaut und verfügt über zwei bereits montierte Classic Messventile, die eine präzise Durchflussmessung ermöglichen.
Welche Vorteile bietet die Messblende?
Die Messblende dient der Erfassung von Volumenströmen in Heizungssystemen. Durch die Integration von zwei verlängerten Messnippeln wird der Zugang für Messgeräte erleichtert, was die Inbetriebnahme und Wartung der Anlage effizient gestaltet. Die Konstruktion ist auf die Anforderungen in der Hydraulik abgestimmt und zeichnet sich durch eine unkomplizierte Montage zwischen Flanschen nach EN 1092 aus. Die Materialwahl aus Grauguss sorgt für eine hohe Beständigkeit im Betrieb.
Für welche Anwendungen ist das Bauteil geeignet?
Dieses Produkt ist für den Einsatz in Heizungswasserkreisläufen optimiert. Es ist nicht für den Kontakt mit Trinkwasser oder Leitungswasser vorgesehen. Die Ausführung als Zwischenflansch-Armatur ermöglicht eine einfache Integration in Rohrleitungssysteme der Nennweite DN 65. Mit einem Kvs-Wert von 93 bietet die Messblende eine verlässliche Basis für die hydraulische Optimierung von Heizungsinstallationen.
Technische Daten
- Nenndurchmesser: DN 65
- Druckstufe: PN 16
- Werkstoff: Grauguss (GJL-250)
- Kvs-Wert: 93
- Anschlussart: Zwischenflansch
- Messanschlüsse: 2x Classic Messventile (verlängert)
- Eignung: Heizungswasser
Die Oventrop Messblende DN 65 stellt eine Lösung für die Volumenstrommessung in Heizungsanlagen dar. Durch die Kombination aus robustem Grauguss, einem Kvs-Wert von 93 und der Druckfestigkeit von PN 16 unterstützt sie einen effizienten hydraulischen Abgleich. Die zwei integrierten, verlängerten Messventile vereinfachen die messtechnische Überprüfung der Anlage und tragen zu einem optimierten Anlagenbetrieb bei.
Technische Daten
| Hersteller-Warengruppe | Hydraulik |
| Hersteller-Produktgruppe | Armat.f.d.Hydraul.Abgleic |
| Hersteller-Artikelnummer | 1060771 |
| Hersteller | Oventrop |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | OVENTROP-1060771 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4026755258516 |
| Geeignet für Handbedienung | nein |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 1,464 kg |
| Kvs-Wert | 93 |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | nein |
| Mit Messnippel | ja |
| Mit Standanzeiger | nein |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | ja |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 65 |
| Oberflächenschutz | unbehandelt |
| Thermostatisch | nein |
| Werkstoffgüte | Gusseisen GG 25 (GJL-250) |
| WEEE-Nr. | 58807514 |
