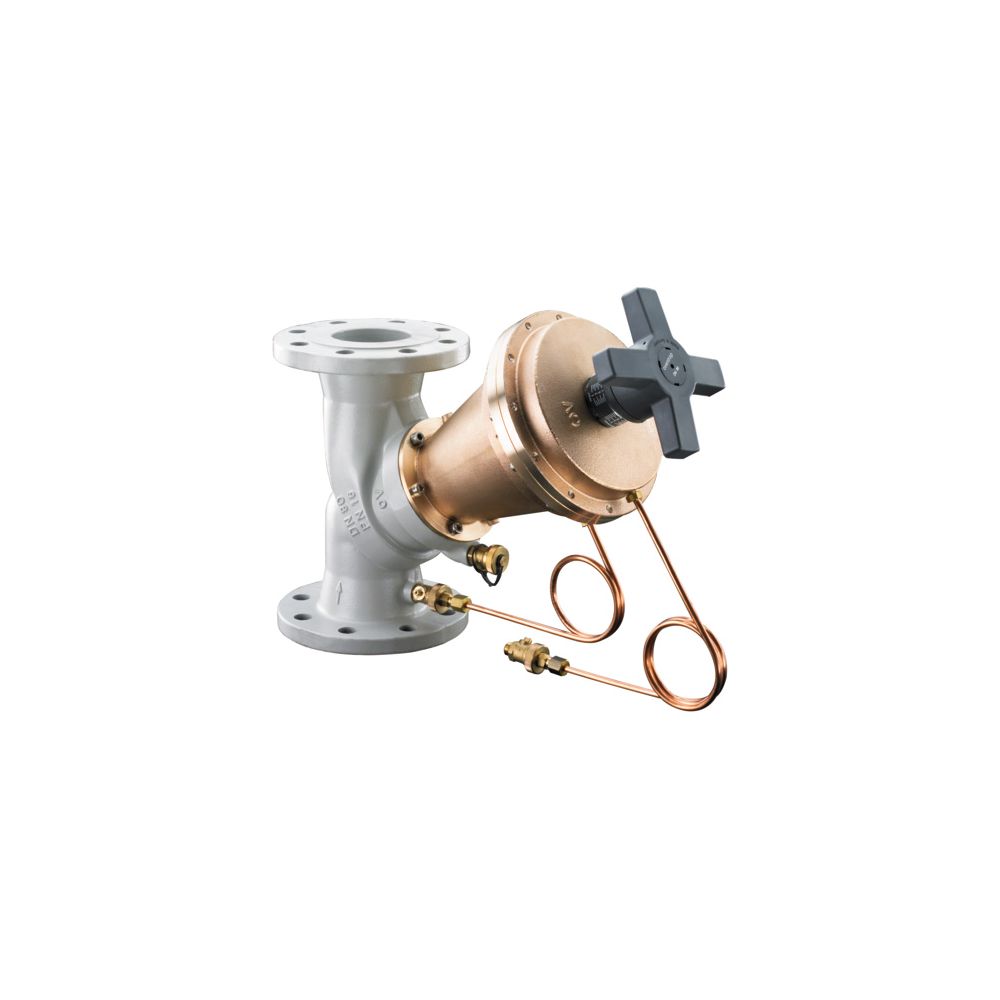

Oventrop Hydromat DF Differenzdruckregler DN 65 PN 16 Flansch, 400-1800mbar, GG Rotguss

Der Oventrop Hydromat DFC Differenzdruckregler in der Ausführung DN 65 PN 16 ist ein präzises Regelventil für den Einsatz in geschlossenen Zentralheizungs- und Kühlanlagen. Als ohne Hilfsenergie arbeitender Proportionalregler sorgt er für eine konstante Differenzdruckregelung in Alt- und Neubauten. Das Ventil ist für den Einbau im Rücklauf konzipiert und ermöglicht neben der Regelung auch das Absperren, Füllen und Entleeren der Anlage. Mit einem stufenlos einstellbaren Sollwertbereich von 400 bis 1800 mbar bietet das Gerät eine flexible Lösung für hydraulische Abgleichprozesse.

Wie arbeitet der Hydromat DFC im System?

Das Differenzdruckregelventil fungiert als Proportionalregler, der bei steigendem Differenzdruck in der Anlage den Ventilkegel in Schließstellung bewegt. Dadurch wird der gewünschte Differenzdruck konstant gehalten. Alle wesentlichen Funktionselemente sind an der Handradseite angeordnet, was die Bedienung und Einstellung erleichtert. Der Sollwert ist stufenlos einstellbar und kann bei Bedarf blockiert werden. Die robuste Konstruktion umfasst ein Kopfstück aus Rotguss, eine Spindel aus entzinkungsbeständigem Messing sowie einen Kegel aus Edelstahl mit EPDM-Dichtung. Eine wartungsfreie Spindelabdichtung durch einen doppelten O-Ring aus EPDM unterstützt die Langlebigkeit des Ventils.

Welche technischen Merkmale zeichnen das Ventil aus?

Die Installation erfolgt über beiderseitige Flanschanschlüsse gemäß DIN EN 1092-2. Die Baulänge entspricht der DIN EN 558-1, Grundreihe 1. Das Ventil ist für den Betrieb mit nicht aggressiven Flüssigkeiten wie Wasser oder geeigneten Wasser-Glykolgemischen gemäß VDI 2035 ausgelegt. Durch die integrierte Membransteuerung und den mitgelieferten Anschlusssatz inklusive Kapillarrohr ist eine zuverlässige Funktion im System sichergestellt. Die Ausführung in Grauguss (GG 25) ermöglicht die notwendige Stabilität für den Betrieb in der Druckstufe PN 16.

Technische Daten

• Nenndurchmesser: DN 65
• Druckstufe: PN 16
• Einstellbereich Differenzdruck: 400-1800 mbar
• Kvs-Wert: 52
• Anschluss: Flansch nach DIN EN 1092-2
• Werkstoff Gehäuse: Grauguss (GG 25)
• Werkstoff Kopfstück: Rotguss
• Werkstoff Kegel: Edelstahl
• Baulänge: DIN EN 558-1, Grundreihe 1
• Kapillarrohrlänge: 1 m

Der Oventrop Hydromat DFC überzeugt durch seine zuverlässige, hilfsenergiefreie Arbeitsweise und die präzise Regelung des Differenzdrucks in Heiz- und Kühlsystemen. Mit einem Kvs-Wert von 52 und einem einstellbaren Bereich von 400 bis 1800 mbar ist das Ventil für anspruchsvolle hydraulische Anforderungen ausgelegt. Die hochwertige Materialkombination aus Grauguss, Rotguss und Edelstahl sowie die wartungsfreie Spindelabdichtung machen das Ventil zu einer langlebigen Komponente für den professionellen Einsatz im Rücklauf.

Lieferumfang

• 1x Oventrop Hydromat DFC Differenzdruckregler DN 65
• 1x Anschlusssatz mit Kapillarrohr (1 m)
