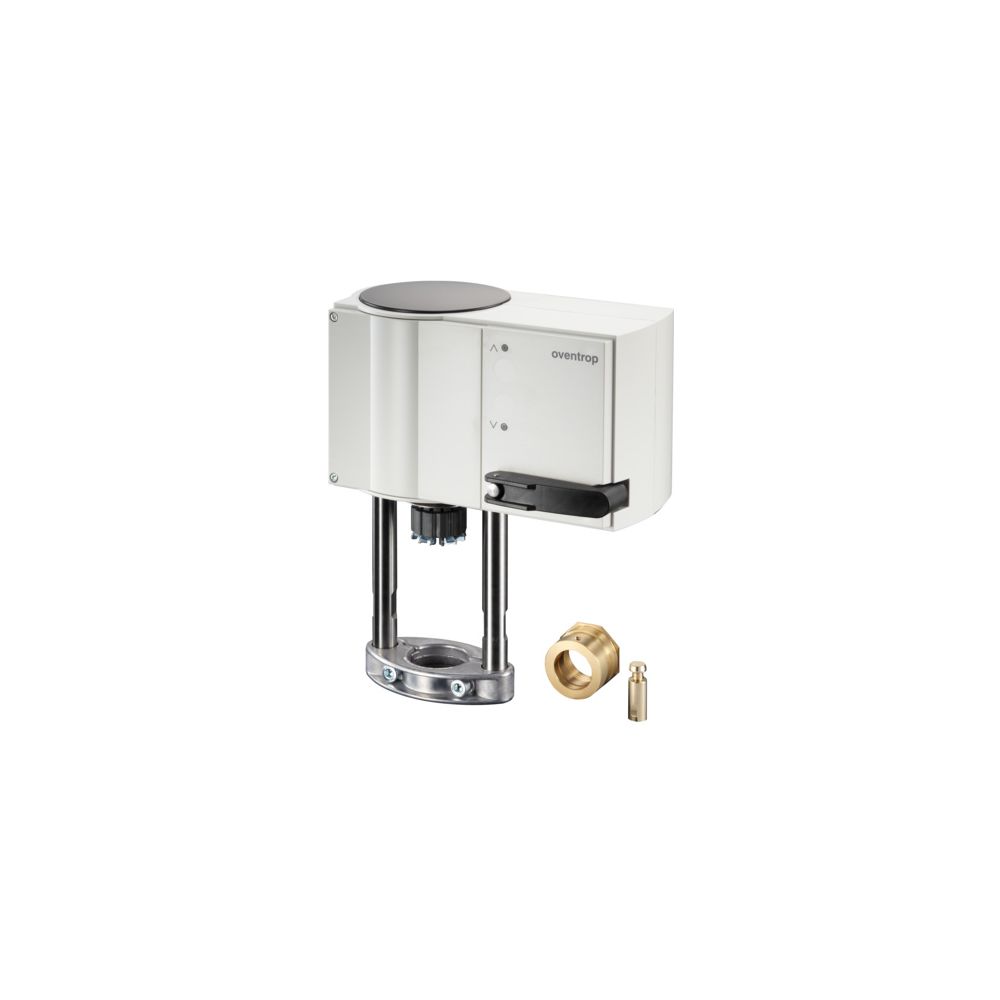

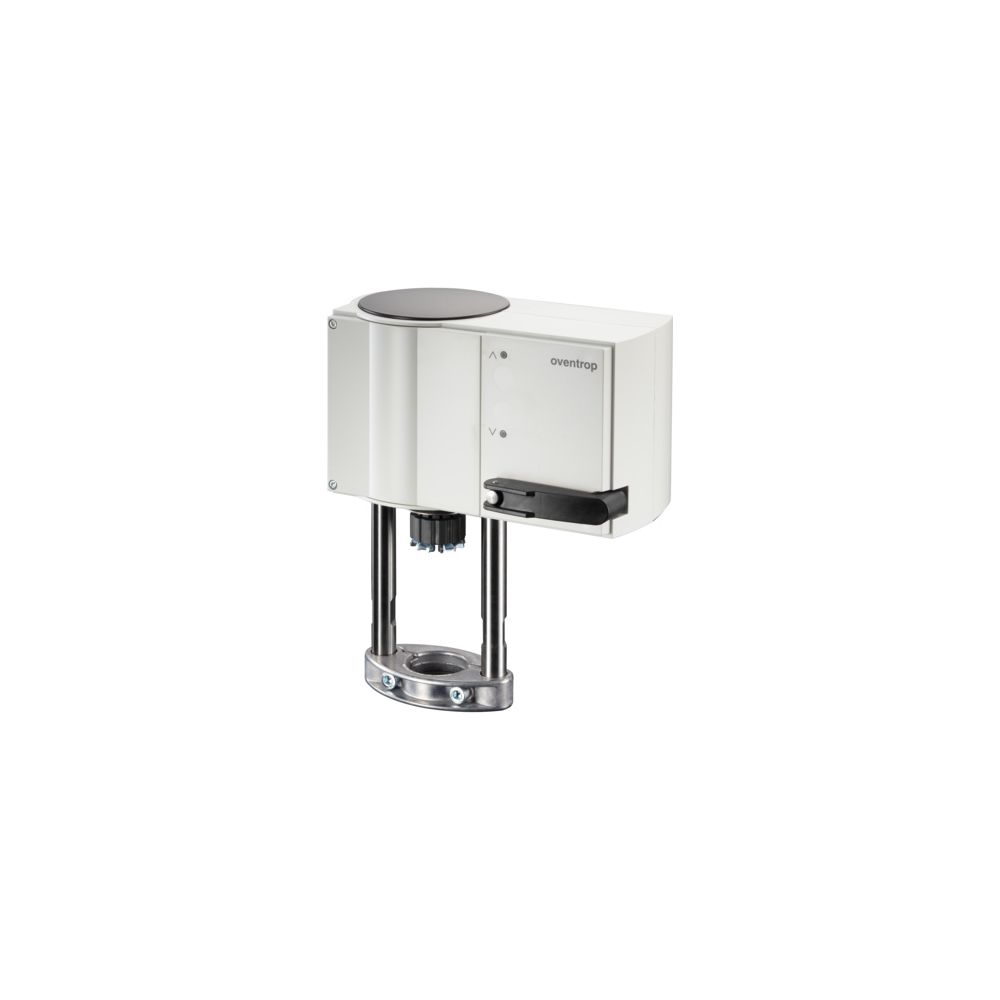

Oventrop Elektromotorischer Stellantrieb Aktor 24V, für Cocon QF DN 125-200, stromlos geschl

Der elektromotorische Stellantrieb Aktor M von Oventrop ist eine präzise Lösung zur Steuerung von Ventilen in anspruchsvollen Heizungs- und Kühlsystemen. Mit einer Betriebsspannung von 24 V AC/DC und einer Verstellkraft von 2500 N eignet sich dieser Aktor für den Einsatz an Cocon QFC Ventilen der Dimensionen DN 125 bis DN 200 sowie für Zweiwegeventile von DN 65 bis DN 150. Das Gerät zeichnet sich durch seine vielseitigen Ansteuerungsmöglichkeiten und die robuste Bauweise aus, die einen zuverlässigen Betrieb in verschiedenen gebäudetechnischen Anwendungen ermöglicht.

Welche Ansteuerungsmöglichkeiten bietet der Aktor M?

Der Stellantrieb ist für eine flexible Integration in bestehende Regelungssysteme konzipiert. Er unterstützt eine stetige Ansteuerung über 0 bis 10 V oder 4 bis 20 mA Signale. Alternativ kann das Gerät als 2-Punkt- oder 3-Punkt-Steuerung betrieben werden. Zur präzisen Anpassung an die jeweilige Anwendung lässt sich die Kennlinienart zwischen linear, quadratisch und gleichprozentig einstellen. Eine Stellungsrückmeldung über ein 0 bis 10 V Signal ist ebenfalls integriert, was eine kontinuierliche Überwachung des aktuellen Ventilzustands erlaubt.

Wie ist der Aktor M konstruiert?

Das Gerät verfügt über einen Hub von 40 mm und ist mit einem Federrückzug ausgestattet, der bei Stromausfall für Sicherheit sorgt. Die Ausführung ist linear und mit einem mechanischen Stellungsanzeiger versehen, der eine einfache visuelle Kontrolle vor Ort ermöglicht. Mit der Schutzart IP66 ist der Aktor gegen Staub und starkes Strahlwasser geschützt, was ihn für den Einsatz in unterschiedlichen Umgebungen qualifiziert. Die Installation gestaltet sich unkompliziert, da keine Spezialwerkzeuge erforderlich sind.

Technische Daten

• Betriebsspannung: 24 V AC/DC
• Verstellkraft: 2500 N
• Hublänge: 40 mm
• Schutzart: IP66
• Umgebungstemperatur: -10 bis 55 °C
• Bauhöhe: 289 mm
• Baulänge: 230 mm
• Bautiefe: 135,5 mm

Durch die Kombination aus hoher Verstellkraft von 2500 N und flexiblen Ansteuerungsoptionen bietet der Oventrop Aktor M eine leistungsstarke Lösung für die präzise Ventilregelung. Die Ausstattung mit Federrückzug und die robuste Schutzart IP66 ermöglichen einen sicheren Betrieb in komplexen Anlagen. Dank der einstellbaren Kennlinien und der Stellungsrückmeldung lässt sich der Aktor optimal in moderne Gebäudeautomationssysteme integrieren und sorgt für eine effiziente Durchflussregelung bei Ventilen bis DN 200.
