Beschreibung

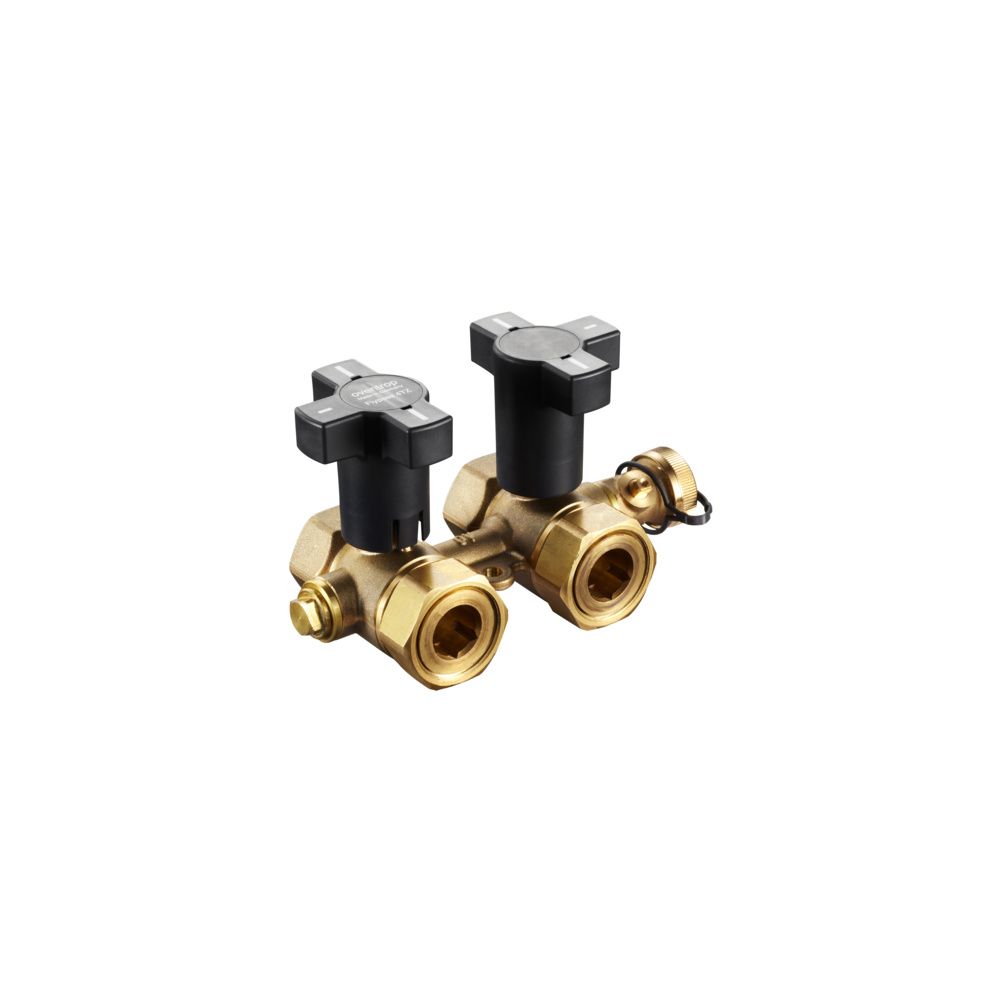

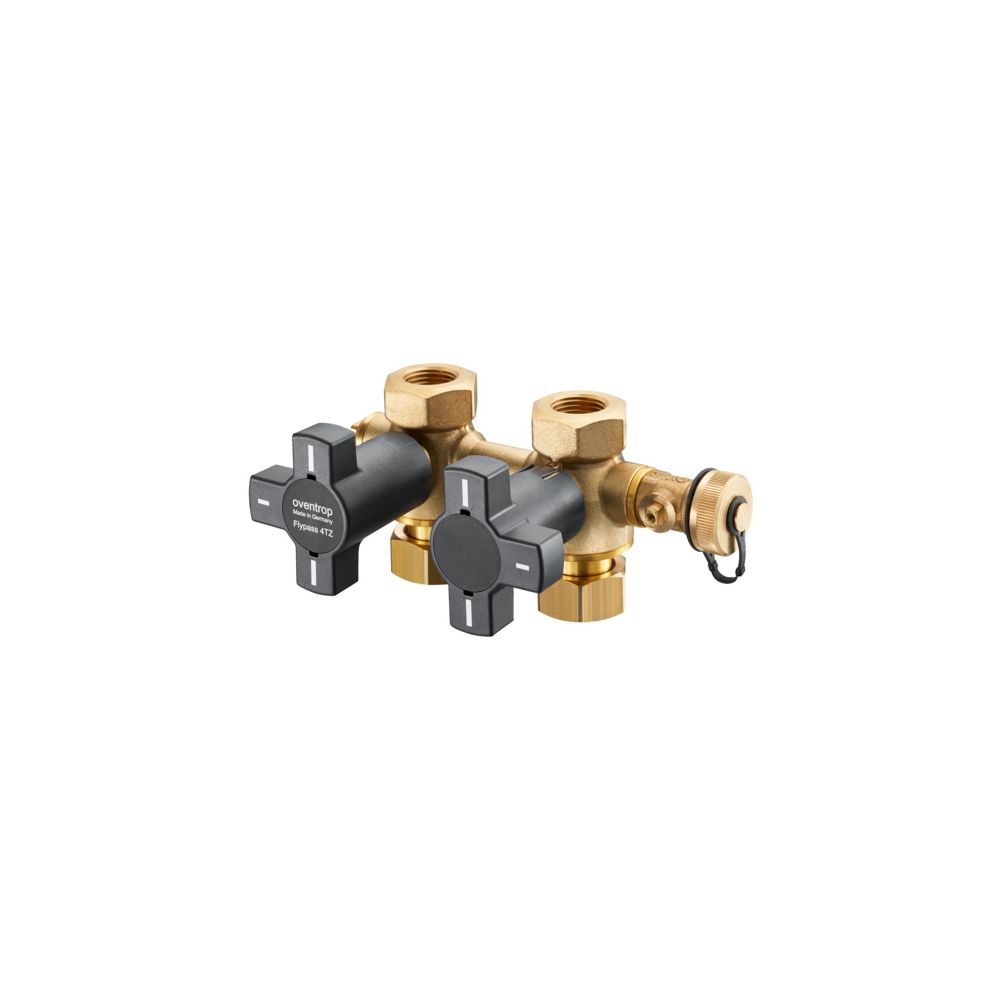

Oventrop Anschlussarmatur Flypass 4T PN 16, DN 15
Die Oventrop Anschlussarmatur Flypass 4TZ ist eine vielseitige Komponente für Zentralheizungs- und Kühlanlagen, die eine effiziente Steuerung von Vor- und Rücklaufleitungen ermöglicht. Mit einer Druckstufe von PN 16 und einer Nennweite von DN 15 eignet sich das Bauteil ideal für geschlossene Kreisläufe, wie sie in Gebläsekonvektoren, Kühldeckenmodulen oder Induktionsgeräten vorkommen. Die Armatur besteht aus entzinkungsbeständigem Messing und bietet Funktionen zum Absperren, Spülen, Entleeren und Entlüften.
Welche Funktionen bietet die Flypass 4TZ?
Die Anschlussarmatur ermöglicht eine flexible Anpassung an die jeweiligen Anlagenanforderungen, da sie auf Bypassbetrieb umstellbar ist. Die Bedienung erfolgt über ein Handrad. Ein wesentliches Merkmal ist die intuitive Ablesbarkeit der Kugelstellungen und der damit verbundenen Durchflusswege direkt an der Grifform. Dies erleichtert die Überwachung der angeschlossenen Anlagenteile. Die Konstruktion verwendet hochwertige Materialien wie PTFE für die Kugeldichtung sowie EPDM für die Spindeldichtungen.
Wie erfolgt die Installation?
Die Flypass 4TZ ist für eine unkomplizierte Montage konzipiert und erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeug. Die Armatur verfügt über ein Innengewinde auf der einen Seite und eine flachdichtende Überwurfmutter auf der anderen Seite. Durch die flachdichtende Verbindung mit dem beiliegenden Dichtring wird eine zuverlässige Anbindung an die Rohrleitung sichergestellt. Die dreiteilige Gehäusekonstruktion unterstützt die Integration in bestehende Heiz- oder Kühlsysteme.
Technische Daten
- Nenndurchmesser: DN 15
- Druckstufe: PN 16
- Material: Messing, entzinkungsbeständig (DZR)
- Gehäusekonstruktion: 3-teilig
- Bedienung: Handrad
- Kugeldichtung: PTFE
- Spindeldichtung: EPDM
- Ausführung: gerade
- Volldurchgang: ja
Die Oventrop Flypass 4TZ überzeugt durch ihre Funktionalität beim Absperren, Spülen und Entlüften von Heiz- und Kühlsystemen. Dank der robusten Ausführung aus entzinkungsbeständigem Messing und der einfachen Umstellbarkeit auf Bypassbetrieb bietet sie eine zuverlässige Performance in anspruchsvollen Anlagenumgebungen. Mit einer Druckstufe von PN 16 und der kompakten Bauweise in DN 15 stellt sie eine effiziente Komponente für den Betrieb mit Wasser oder Wasser-Glykolgemischen dar.
Lieferumfang
- 1x Oventrop Anschlussarmatur Flypass 4TZ
- 1x Dichtring
Technische Daten
| Hersteller-Warengruppe | Hydraulik |
| Hersteller-Produktgruppe | Cocon QTZ / QTR / QFC |
| Hersteller-Artikelnummer | 1149504 |
| Hersteller | Oventrop |
| Artikelnummer | OVENTROP-1149504 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4026755395921 |
| Fettfrei | ja |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 3-teilig |
| Gewicht | 1,208 kg |
| Höhe Handgriff | 74 |
| LPCB-Prüfung | nein |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | Messing |
| Medizinisch sauber | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Volldurchgang | ja |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | 58807514 |
