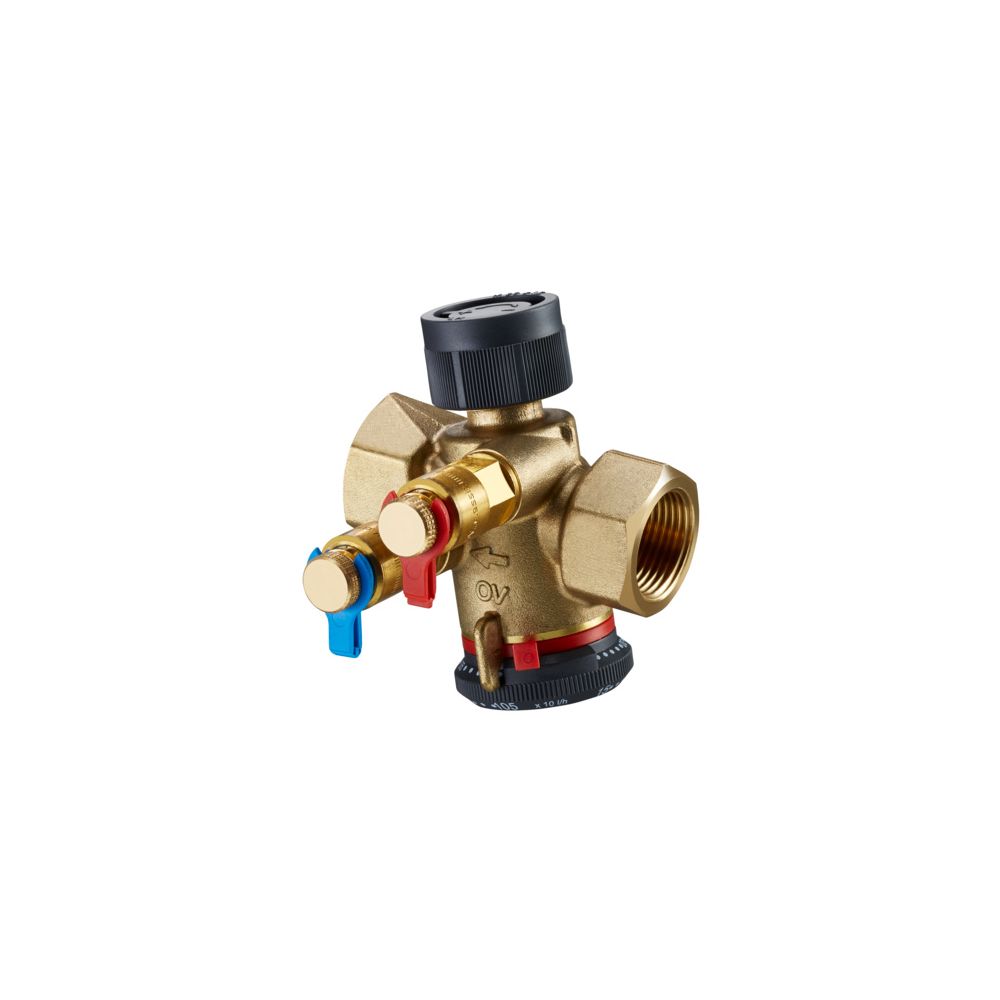

Oventrop Regulierventil Cocon QTZ mit Messventilen, DN 20 beidseitig Innengewinde, 150-1050l/h

Das Oventrop Regulierventil Cocon QTZ ist ein kombiniertes Regel- und Regulierventil, das für den effizienten hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen konzipiert ist. Die Ventilkombination vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Mit einem Nenndurchmesser von DN 20 und einem Einstellbereich von 150 bis 1050 l/h eignet sich das aus entzinkungsbeständigem Messing gefertigte Ventil ideal für den Einsatz in Zentralheizungsanlagen, Fußbodenheizungen sowie bei Gebläsekonvektoren und Kühldecken.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Ventil ermöglicht eine präzise und automatische Durchflussregelung, wodurch ein effizienter hydraulischer Abgleich im System sichergestellt wird. Durch die Kombination aus Durchflussregler und Regelventil wird der Volumenstrom unabhängig von Druckschwankungen konstant gehalten. Dies trägt zu einer optimierten Energieverteilung innerhalb der Anlage bei. Die manuelle Sollwertvorgabe erlaubt dabei eine exakte Anpassung an die spezifischen Anforderungen des jeweiligen Heiz- oder Kühlkreislaufs.

Welche Möglichkeiten bietet die Regelungsfunktion?

Das integrierte Regelventil ist flexibel erweiterbar und kann mit einem Stellantrieb, einem Temperaturregler oder einem Handregulierkopf ausgestattet werden. Hierfür steht ein standardisierter Gewindeanschluss M 30 x 1,5 zur Verfügung. Durch die Anbindung dieser Komponenten lässt sich die Raumtemperatur oder eine andere physikalische Größe durch eine gezielte Veränderung des Durchflusses präzise steuern. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist.

Technische Daten

• Nenndurchmesser: DN 20
• Einstellbereich Volumenstrom: 150 - 1050 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400
• Gehäusewerkstoff: Messing, entzinkungsbeständig (DZR)
• Anschlussgewinde: Rp 3/4
• Mediumtemperatur: -10 °C bis 120 °C
• Anschluss Stellantrieb: M 30 x 1,5
• Bauhöhe: 100
• Geeignet für Glykol: Ja

Das Oventrop Cocon QTZ überzeugt durch seine robuste Bauweise aus entzinkungsbeständigem Messing und seine vielseitigen Einsatzmöglichkeiten in Heiz- und Kühlsystemen. Mit einem Einstellbereich von 150 bis 1050 l/h und einer Druckfestigkeit bis PN 16 bietet es eine zuverlässige Lösung für die präzise Durchflussregelung. Die einfache Montage und die Kompatibilität mit gängigen Stellantrieben über den M 30 x 1,5 Anschluss machen es zu einer effizienten Komponente für den hydraulischen Abgleich und die bedarfsgerechte Temperaturregelung.
