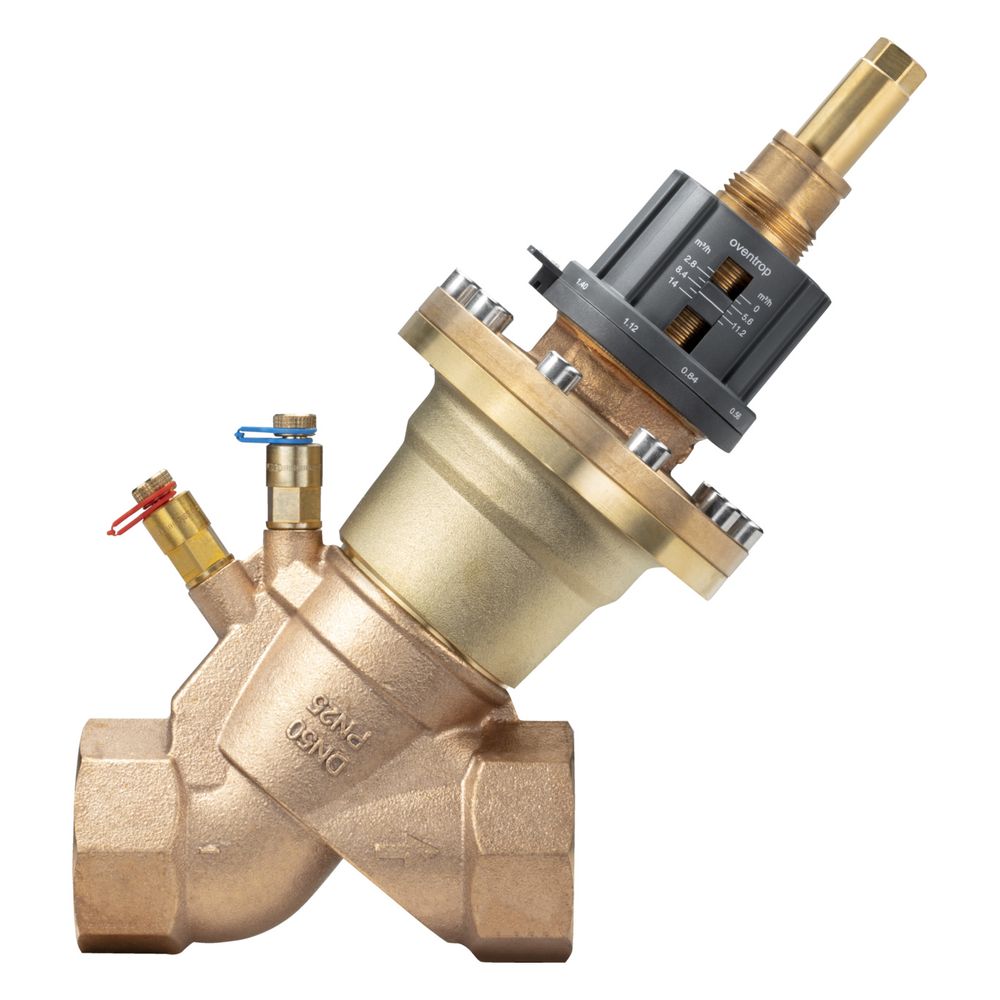

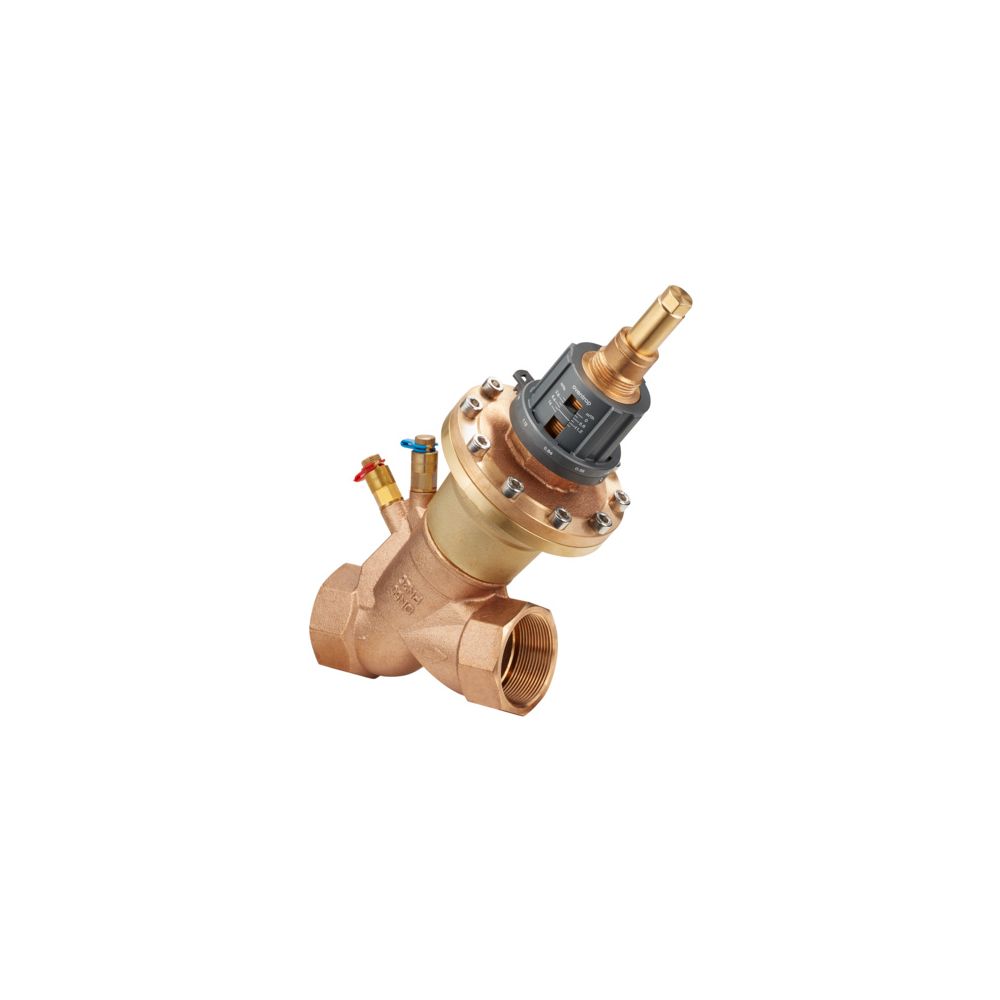

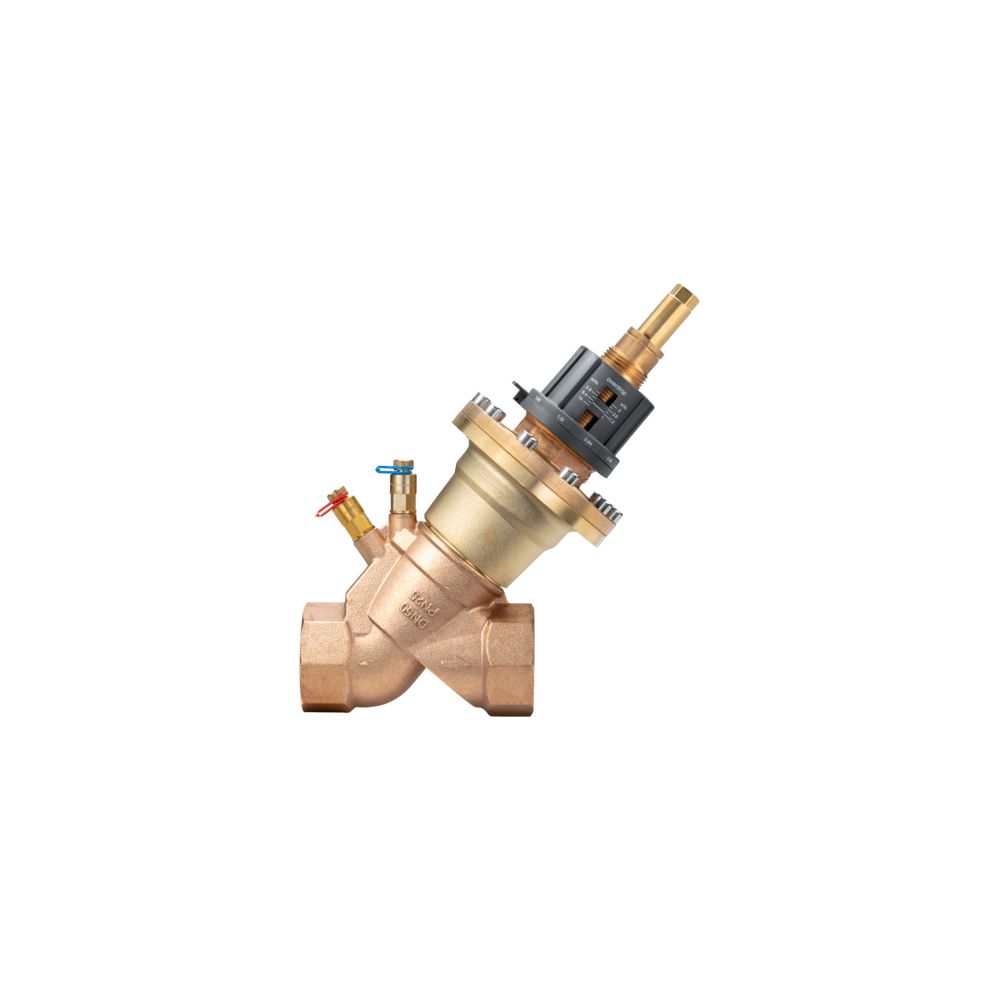

Oventrop Regulierventil Cocon QTZ mit Messventilen, DN 40, Rp 1 1/2" IG, 1500-7500l/h, 1146112

Das Oventrop Regulierventil Cocon QTR ist ein druckunabhängiges Regelventil für den dynamischen hydraulischen Abgleich in Heizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Es eignet sich für den Einsatz an Wärmetauschern, wie Gebläsekonvektoren oder Klimageräten, sowie in Verteilleitungen. Die Ventilkombination besteht aus einem automatisch arbeitenden Mengenregler und einem Regelventil, das optional mit einem Stellantrieb ausgestattet werden kann.

Wie erfolgt die Durchflussregelung?

Das Ventil in Zweiwegeausführung ermöglicht eine stufenlose Durchflussbegrenzung, die gesichert und plombiert werden kann. Die Einstellung erfolgt direkt in Kubikmetern pro Stunde, wobei der Einstellwert unabhängig von der Handradstellung jederzeit ablesbar bleibt. Diese Konstruktion sorgt für eine hohe Regelgüte und eine einfache Inbetriebnahme. Das Ventil ist für den Einbau im Vorlauf oder Rücklauf vorgesehen.

Welche Materialien und Ausstattungsmerkmale zeichnen das Ventil aus?

Das Ventilgehäuse und die mediumberührenden Teile bestehen aus Rotguss, entzinkungsbeständigem Messing, Edelstahl, EPDM oder PTFE. Diese Materialwahl unterstützt die Langlebigkeit im Dauerbetrieb. Die Spindelabdichtung ist wartungsfrei ausgeführt. Zur präzisen Erfassung des Differenzdrucks ist das Ventil standardmäßig mit zwei Classic Messventilen ausgestattet.

Technische Daten

• Nennweite: DN 40
• Anschluss: Rp 1 1/2 Innengewinde
• Regelbereich: 1.500 - 7.500 l/h
• Druckstufe: PN 25
• Max. Differenzdruck: 4 bar
• Betriebstemperatur: -10 °C bis 120 °C
• Regelhub: 10 mm
• Kvs-Wert: 11,5
• Bauform: Schrägsitz
• Messmethode: Differenzdruck p1-p3

Das Oventrop Cocon QTR bietet eine effiziente Lösung für den dynamischen hydraulischen Abgleich. Durch die Kombination aus präziser Durchflussbegrenzung, einer robusten Bauweise aus Rotguss und Messing sowie der Möglichkeit zur Montage eines Stellantriebs ist es für anspruchsvolle Heiz- und Kühlsysteme geeignet. Mit einem Regelbereich von 1.500 bis 7.500 l/h und einer Druckfestigkeit bis PN 25 stellt es eine zuverlässige Komponente für den Betrieb in geschlossenen Kreisläufen dar.
