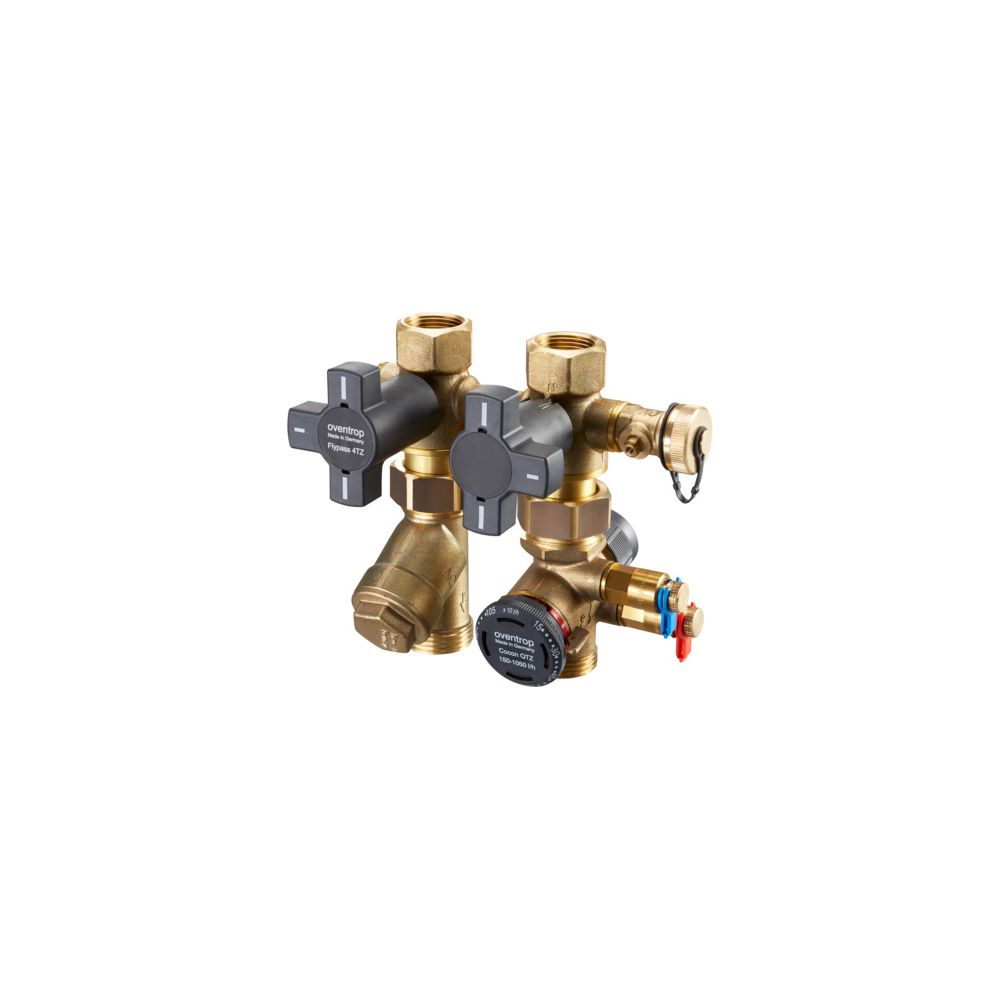

Oventrop Anschluss Flypass Set 1 mit Cocon QTZ 30-210l/h und Schmutzfänger DN 15

Das Oventrop Flypass Set 1 ist eine Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Das Set kombiniert das Flypass 4TZ Anschluss-System mit einem Cocon QTZ Regelventil, das einen Durchflussbereich von 30 bis 210 l/h abdeckt. Ergänzt durch einen Schmutzfänger, bietet diese Zusammenstellung eine Armatureneinheit für den Einsatz in der Gebäudetechnik.

Welche Vorteile bietet das Flypass Set 1?

Das Flypass Set 1 zeichnet sich durch eine Konstruktion aus entzinkungsbeständigem Messing aus, die eine hohe Beständigkeit in Anlagenumgebungen sicherstellt. Die Ausführung als Volldurchgangsarmatur minimiert Druckverluste und unterstützt die hydraulische Effizienz. Dank der Konfiguration mit einem Cocon QTZ Regelventil und einem Schmutzfänger ist eine Durchflussregulierung bei gleichzeitigem Schutz der Anlage vor Verunreinigungen möglich. Die Installation gestaltet sich effizient, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist.

Wie ist die Armatur technisch aufgebaut?

Die Armatur ist für einen Betriebsdruck von PN 16 ausgelegt und bietet durch die Verwendung von Materialien wie Polytetrafluorethylen für die Kugeldichtung sowie Fluorkautschuk für die Spindeldichtungen eine hohe Betriebssicherheit. Die Bedienung erfolgt über einen Handgriff. Zudem ist das Set mit einer Ablassmöglichkeit sowie einem Entleerungsventil ausgestattet, was Wartungsarbeiten an der Anlage erleichtert. Die gerade Ausführung ermöglicht eine Integration in Rohrleitungssysteme.

Technische Daten

• Nennweite: DN 15
• Durchflussbereich: 30 - 210 l/h
• Druckstufe: PN 16
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Dichtungsmaterial Kugel: Polytetrafluorethylen
• Dichtungsmaterial Spindel: Fluorkautschuk (FPM/FKM)
• Ausführung: gerade
• Volldurchgang: ja
• Ablassmöglichkeit: ja

Das Oventrop Flypass Set 1 überzeugt durch seine Regelcharakteristik und die robuste Materialwahl. Mit einem Durchflussbereich von 30 bis 210 l/h und der Druckstufe PN 16 ist es für den hydraulischen Abgleich geeignet. Die Handhabung durch den Handgriff sowie die Entleerungsfunktion machen dieses Set zu einer effizienten Wahl für eine zuverlässige Anlagenhydraulik.

Lieferumfang

• 1x Flypass 4TZ
• 1x Schmutzfänger
• 1x Cocon QTZ Regelventil
• 1x Einlegestück-Set (2 Stück)
