Oventrop Regudis W-HTF Wohnungsstation gemischter Heizkreis 12 l/min, Wärmetauscher Nickelgelötet

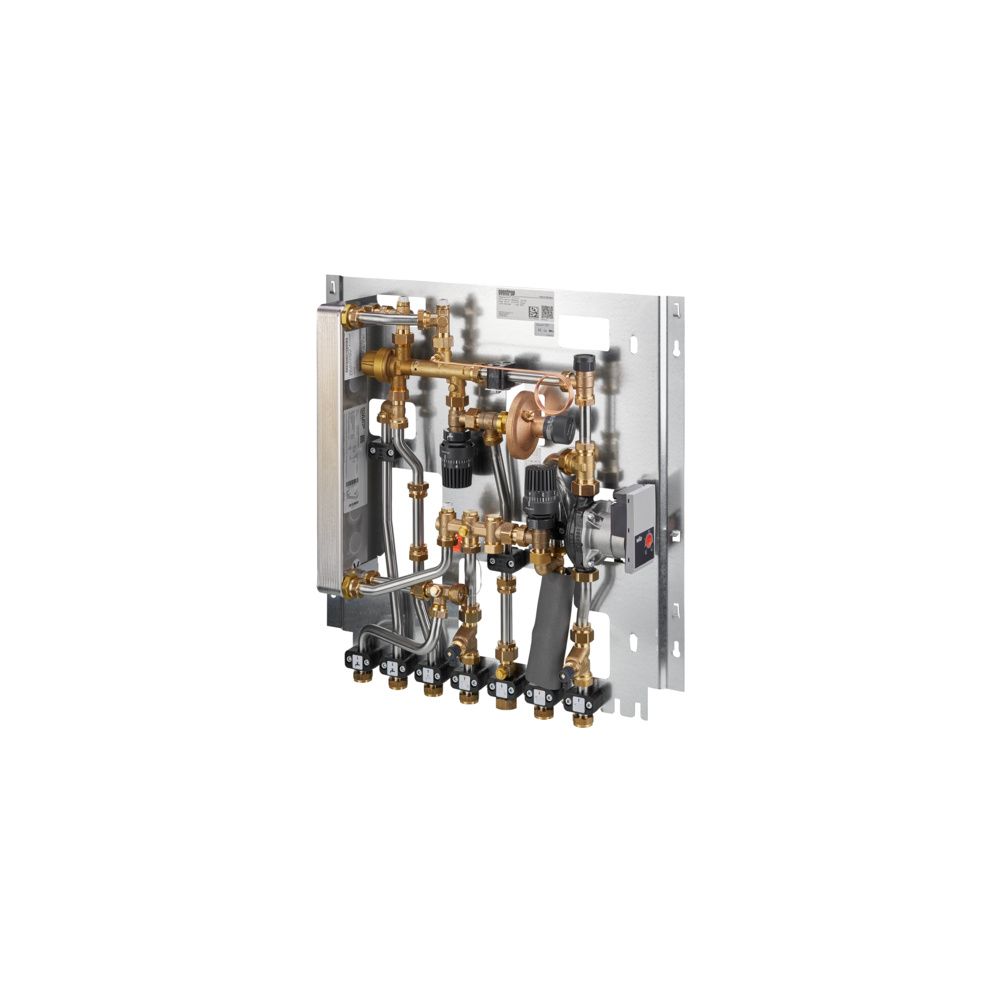

Die Oventrop Regudis W-HTF Wohnungsstation ist eine kompakte, anschlussfertige Einheit zur effizienten Versorgung von Wohneinheiten mit Trinkwasser und Wärme für Fußbodenheizungen. Mit einer Zapfleistung von 12 Litern pro Minute und einem nickelgelöteten Edelstahl-Plattenwärmetauscher bietet sie eine zuverlässige Lösung für die dezentrale Warmwasserbereitung. Die auf einem Halterungsblech vormontierte Station zeichnet sich durch ihre robuste Bauweise aus Edelstahlrohren aus und ist für den direkten Einsatz in Wohnungen konzipiert.

Wie ist die Wohnungsstation aufgebaut?

Die Regudis W-HTF ist als dichtgeprüfte Einheit konzipiert, die alle notwendigen Komponenten für den Heizungs- und Trinkwasserkreis vereint. Der senkrecht eingebaute Plattenwärmetauscher minimiert das Risiko von Verkalkungen. Zur präzisen Steuerung der Warmwasseraustrittstemperatur dient ein thermostatischer Temperaturregler mit schnell reagierendem Fühler. Ein Proportionalmengenregler mit Trinkwasservorrangschaltung und integrierter Kaltwasserdrosselscheibe sorgt für eine bedarfsgerechte Regelung. Die Rohrleitungen bestehen aus Edelstahl mit einem Durchmesser von 18 x 1 mm.

Welche Funktionen bietet der Heizkreis?

Für die Regelung der Vorlauftemperatur verfügt die Station über eine Einspritzschaltung sowie eine Wilo Yonos Para RS 15/1-6 RKA Pumpe. Ein Zonenventil ermöglicht die Volumenstromeinstellung der Wohnungsheizung und bietet die Option zur Montage eines Stellantriebs. Zur Aufrechterhaltung des Differenzdrucks bei schnellen Laständerungen während der Warmwasserzapfung ist ein Differenzdruckregelventil im Heizungsrücklauf integriert. Schmutzfänger im Heizungsvorlauf und im Heizkreisrücklauf schützen die Anlage vor Verunreinigungen.

Welche Anschlussmöglichkeiten sind vorhanden?

Die Station ist mit Passstücken für den Einbau eines Wärmezählers (110 mm, G 3/4) sowie eines Kaltwasserzählers (110 mm, G 3/4) ausgestattet. Das Passstück für den Wärmezähler beinhaltet ein Reduzierstück für Fühleranschlüsse (G 1/2) für direkt tauchende Fühler. Der Anschluss an die Versorgungsleitungen sowie an den Heiz- und Trinkwasserkreis der Wohnung erfolgt über sieben flachdichtende G 3/4 Überwurfmuttern.

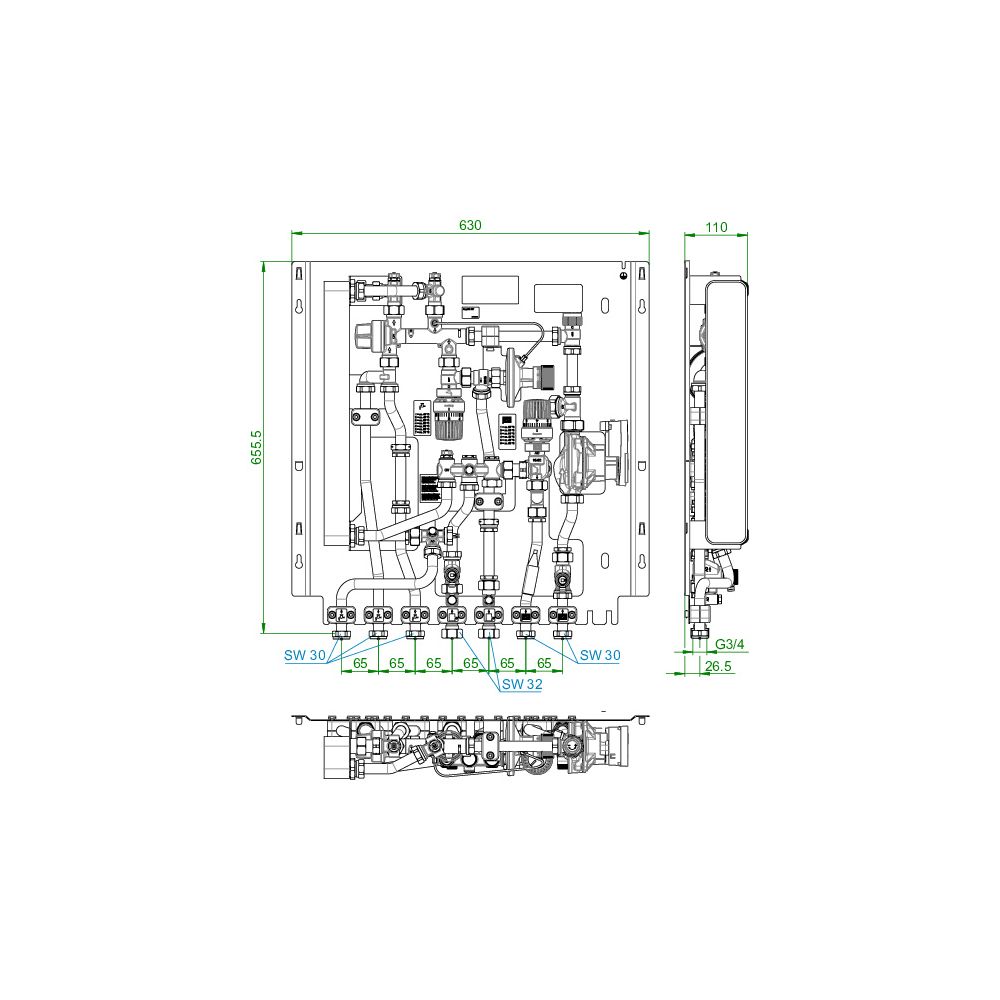

Technische Daten

• Zapfleistung: 12 l/min
• Bauhöhe: 665 mm
• Baulänge: 630 mm
• Bautiefe: 110 mm
• Max. Arbeitsdruck: 10 bar
• Min. Kaltwasserdruck: 2,5 bar
• Min. Differenzdruck Versorgung: 300 mbar
• Zapftemperatur: 45 - 60 °C
• Anschlussgröße: G 3/4

Die Oventrop Regudis W-HTF Wohnungsstation ermöglicht eine präzise und hygienische Trinkwassererwärmung sowie eine effiziente Regelung der Fußbodenheizung. Durch die vormontierte Einheit auf einem Halterungsblech wird die Installation vor Ort erheblich vereinfacht. Mit einer Zapfleistung von 12 l/min und der integrierten Wilo-Pumpe stellt sie eine leistungsstarke Lösung für moderne Wohnkonzepte dar, die durch hochwertige Edelstahlkomponenten und eine durchdachte hydraulische Regelung überzeugt.
