Oventrop Kvs Blenden Set mit integrierter Regelschürze, 2-fach

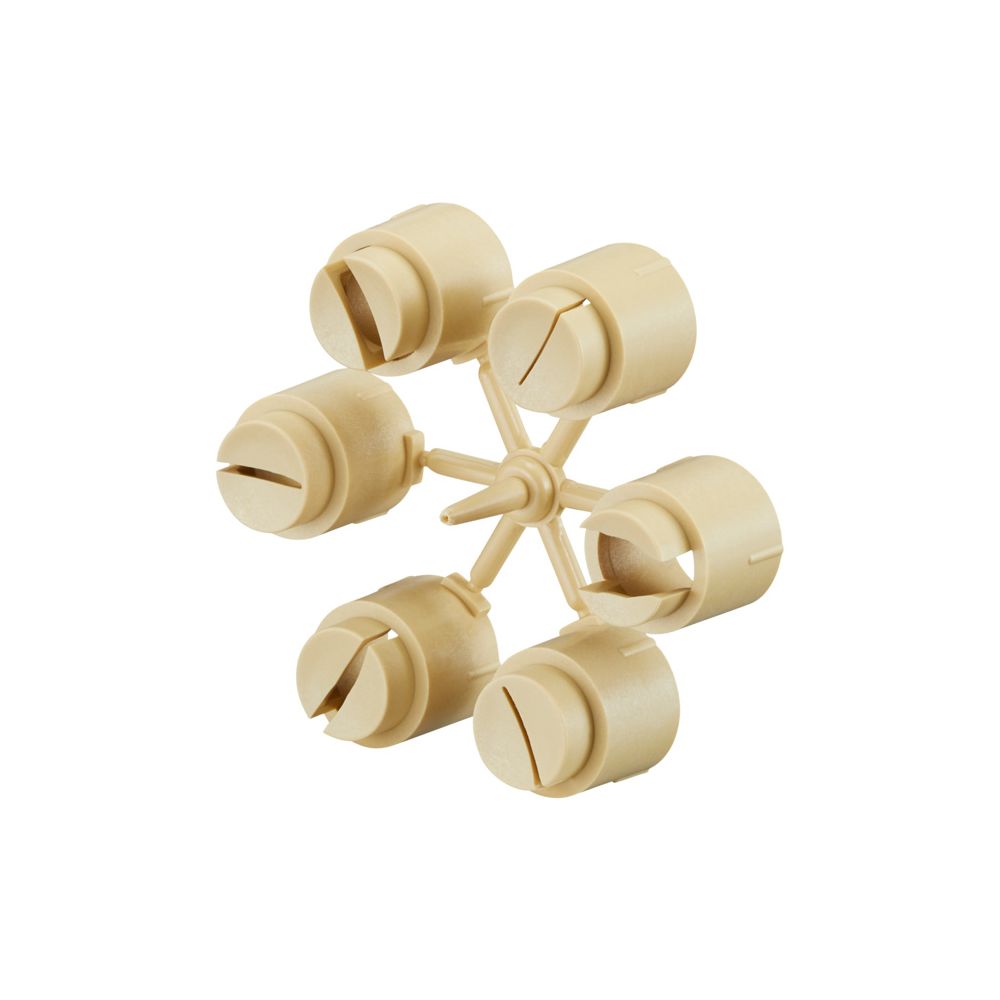

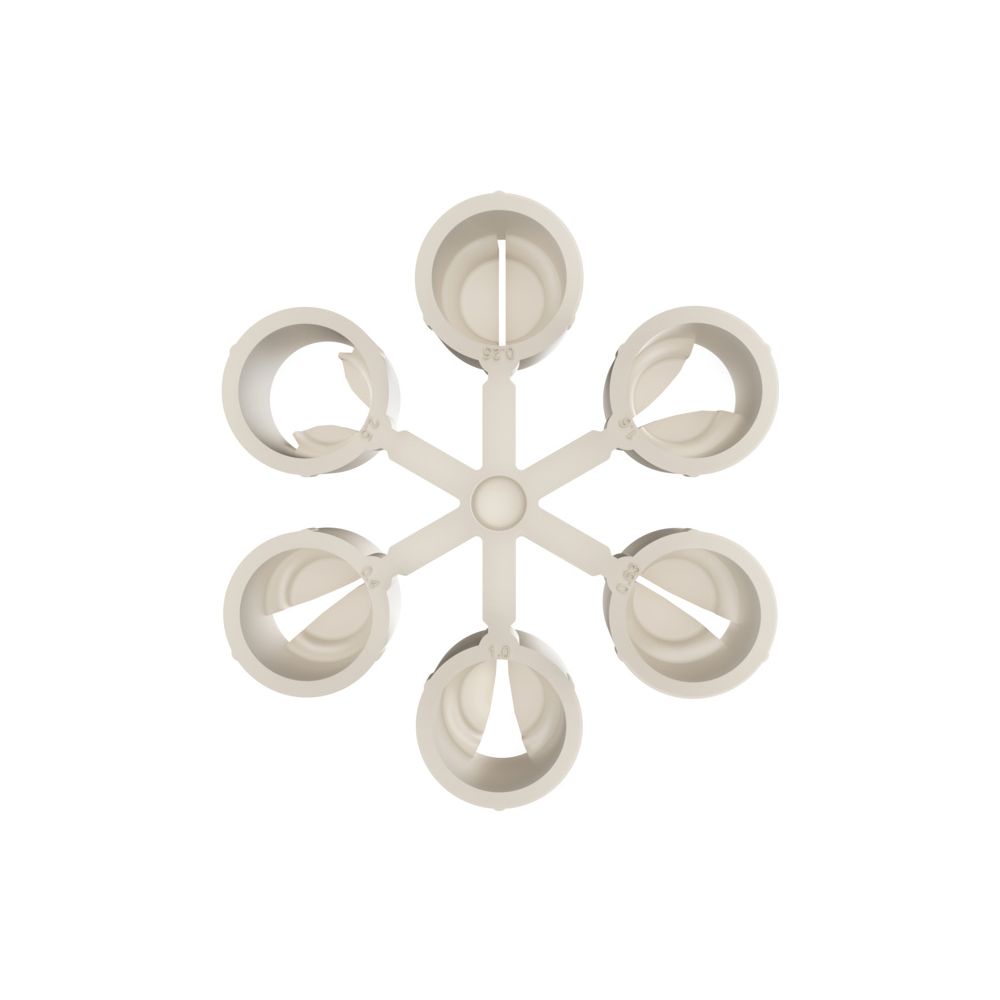

Das Oventrop Kvs-Blenden-Set mit integrierter Regelschürze ist eine präzise Lösung für den hydraulischen Abgleich des Optibal W6 Sechswegekugelhahns. Das Set besteht aus hochwertigem Kunststoff und ermöglicht eine gezielte Volumenstrombegrenzung sowie eine lineare Öffnungskennlinie der Armatur. Durch die Begrenzung des Durchflusses in die Vorläufe wird eine effiziente hydraulische Einregulierung unterstützt.

Welche Funktion erfüllen die Kvs-Blenden?

Die Kvs-Blenden dienen der exakten Durchflussregulierung innerhalb des Optibal W6 Sechswegekugelhahns. Durch den Einsatz der Blenden wird der Volumenstrom in den Vorläufen begrenzt, was für einen korrekten hydraulischen Abgleich essenziell ist. Die integrierte Regelschürze sorgt dabei für eine stabile Führung und eine optimierte Kennlinie, wodurch eine lineare Charakteristik bei der Durchflussregelung erreicht wird.

Wie erfolgt die Montage?

Die Installation des Kvs-Blenden-Sets gestaltet sich unkompliziert. Es ist keine spezielle Verarbeitungstechnik oder der Einsatz von Spezialwerkzeug erforderlich, was eine schnelle Integration in bestehende Systeme ermöglicht. Die Blenden werden direkt in den Optibal W6 Sechswegekugelhahn eingesetzt, um die gewünschten Durchflusswerte zu definieren.

Technische Daten

• Material: Kunststoff
• Kompatibilität: Optibal W6 Sechswegekugelhahn
• Kvs-Werte: 0,25 / 0,4 / 0,63 / 1,0 / 1,6 / 2,5
• Ausführung: 2-fach Set

Das Oventrop Kvs-Blenden-Set bietet eine zuverlässige Methode zur Volumenstrombegrenzung und zur Erzielung einer linearen Öffnungskennlinie beim Optibal W6 Sechswegekugelhahn. Durch die einfache Handhabung ohne Spezialwerkzeug ist das Set ideal für den hydraulischen Abgleich geeignet. Mit den enthaltenen Kvs-Werten von 0,25 bis 2,5 deckt das Set einen breiten Anwendungsbereich ab und unterstützt eine präzise Einregulierung der Durchflussmengen in Rohrleitungssystemen.
