Oventrop Regudis W-HTU Wohnungsstation Wärmeübertrager Nickelgelötet 15 l/min

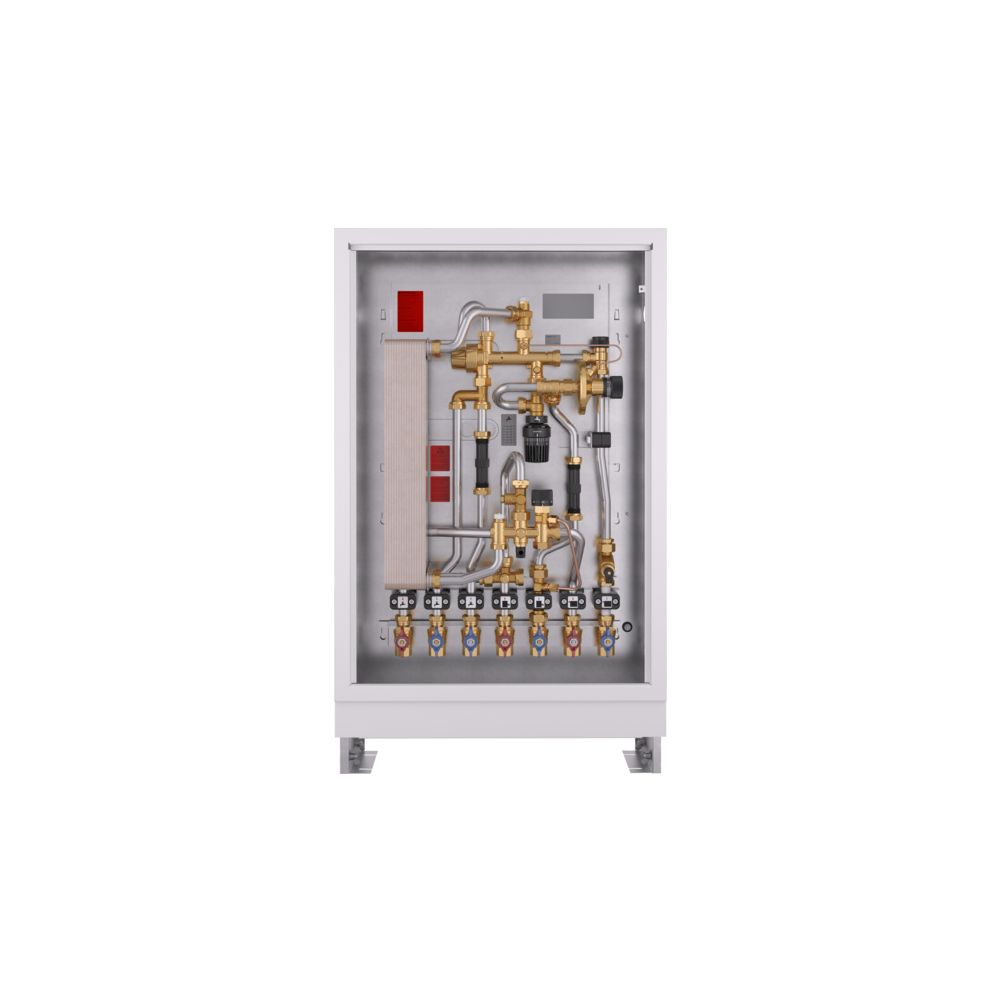

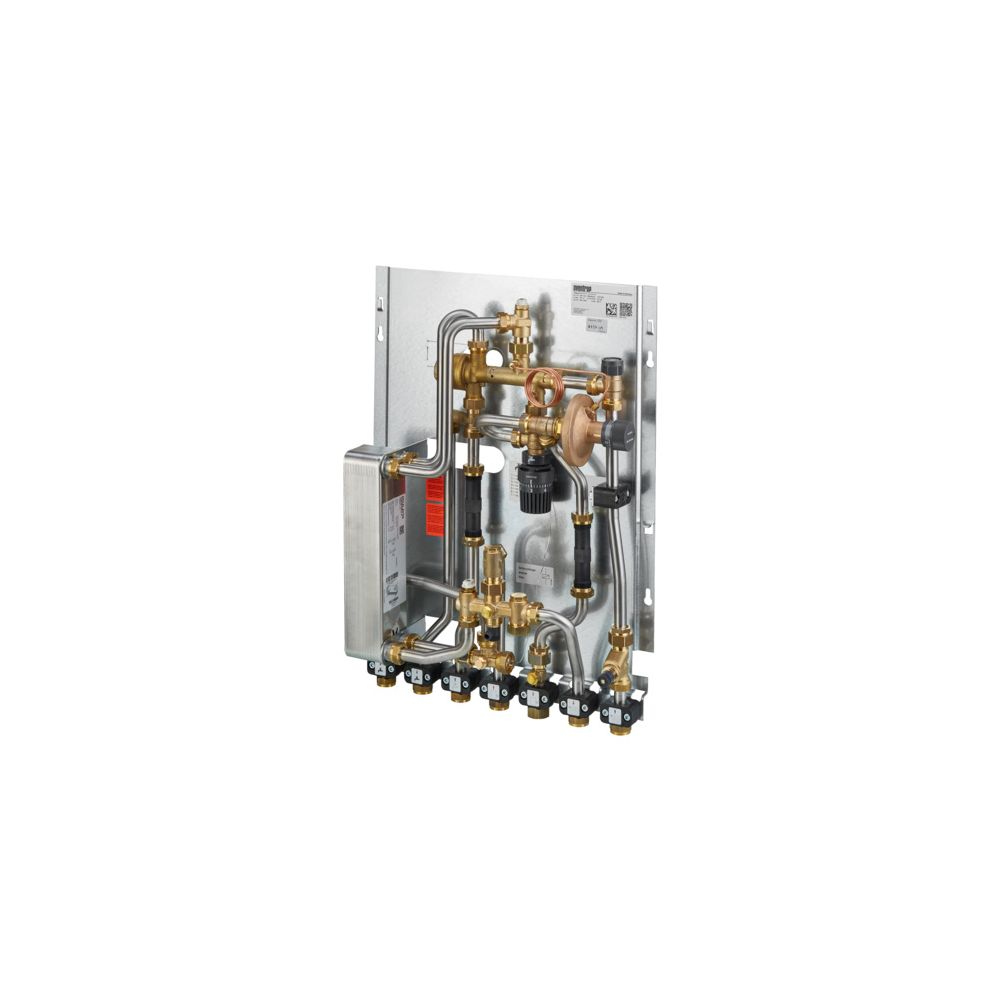

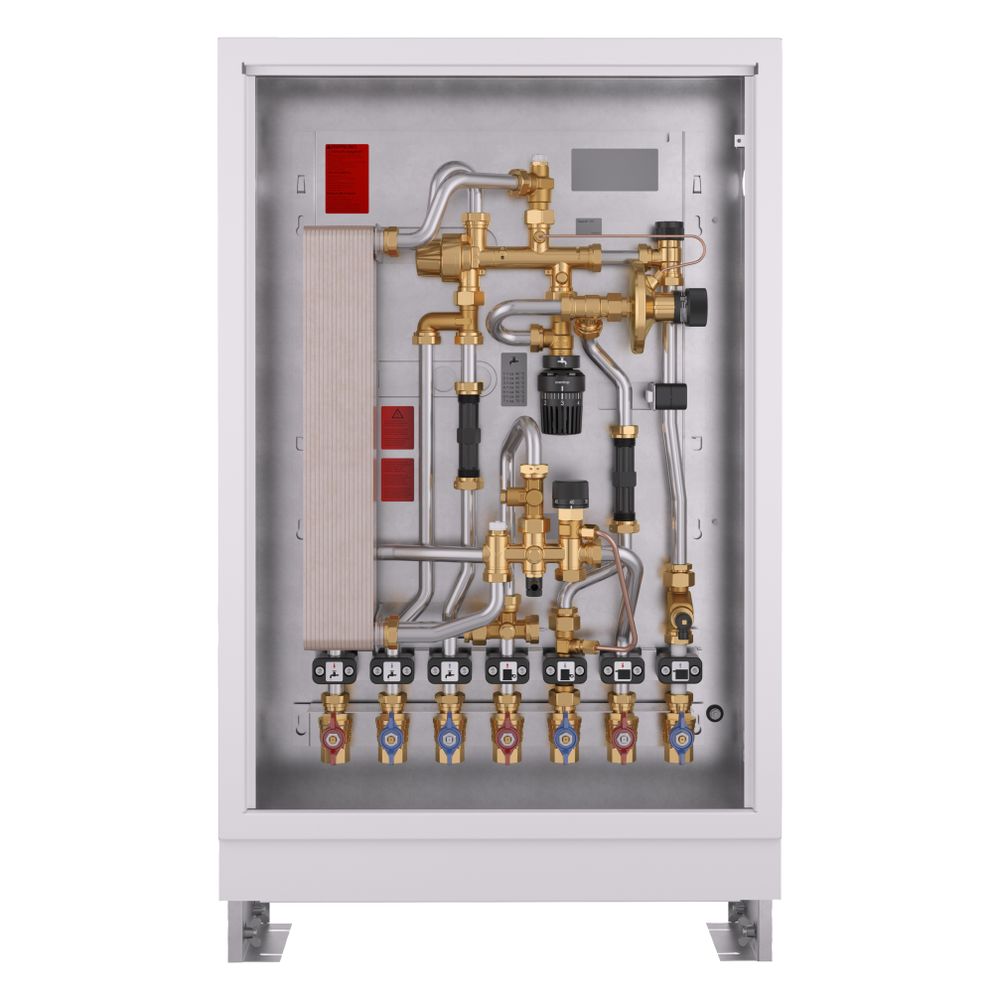

Die Oventrop Regudis W-HTU Wohnungsstation ist eine effiziente Lösung zur zentralen Versorgung einer Wohneinheit mit Heizung und Trinkwasser. Die als anschlussfertige Einheit auf einem Halterungsblech montierte Station zeichnet sich durch einen nickelgelöteten Edelstahl-Plattenwärmetauscher aus, der senkrecht verbaut ist, um das Risiko von Verkalkungen zu minimieren. Mit einer Zapfleistung von 15 Litern pro Minute eignet sich das System für anspruchsvolle Anforderungen in der Wohnungsinstallation.

Wie ist die Wohnungsstation aufgebaut?

Die Regudis W-HTU besteht aus hochwertigen Komponenten, die eine präzise Steuerung ermöglichen. Ein Proportionalmengenregler mit Trinkwasservorrangschaltung und integrierter Kaltwasserdrosselscheibe sorgt für eine bedarfsgerechte Verteilung. Die Bauteile des Trinkwasserkreises sind speziell beschichtet. Zur exakten Regelung der Warmwasseraustrittstemperatur dient ein thermostatischer Temperaturregler mit einem schnell reagierenden Fühler. Alle Rohrleitungen innerhalb der Station sind aus Edelstahl gefertigt, was die Langlebigkeit der Anlage unterstützt.

Welche Funktionen bietet die Regelungstechnik?

Für einen stabilen Betrieb bei schnellen Laständerungen während der Warmwasserzapfung ist ein Differenzdruckregelventil im Heizungsrücklauf integriert. Ein Zonenventil ermöglicht die Volumenstromeinstellung der Wohnungsheizung und bietet die Option, einen Stellantrieb nachzurüsten. Zur Wartung und Inbetriebnahme sind Entlüftungs- und Entleerungsmöglichkeiten für den Heizkreis vorhanden. Schmutzfänger im Heizungsvorlauf sowie im Heizkreisrücklauf schützen die internen Komponenten vor Ablagerungen.

Wie erfolgt die Einbindung in das Leitungsnetz?

Die Station ist für eine einfache Montage konzipiert und verfügt über sieben Überwurfmuttern in der Dimension G 3/4, die flachdichtend ausgeführt sind. Dies ermöglicht den direkten Anschluss an die Versorgungsleitungen sowie an den Heiz- und Trinkwasserkreis der Wohnung. Für die Verbrauchserfassung sind Passstücke für einen Wärmezähler (110 mm, G 3/4) sowie für einen Kaltwasserzähler (110 mm, G 3/4) bereits vorgesehen. Ein Reduzierstück für den Fühleranschluss G 1/2 erlaubt zudem den Einsatz von direkt tauchenden Fühlern.

Technische Daten

• Zapfleistung: 15 l/min
• Bauhöhe: 645 mm
• Baulänge: 476 mm
• Bautiefe: 140 mm
• Max. Arbeitsdruck: 10 bar
• Min. Kaltwasserdruck: 2,5 bar
• Min. Differenzdruck Versorgung: 300 mbar
• Zapftemperatur: 45 - 60 °C
• Anschlussgröße: G 3/4
• Material Rohrleitungen: Edelstahl

Die Oventrop Regudis W-HTU Wohnungsstation bietet eine zuverlässige und kompakte Technik für die effiziente Wärme- und Trinkwasserversorgung. Durch den nickelgelöteten Edelstahl-Plattenwärmetauscher und die präzise thermostatische Regelung wird ein hoher Komfort bei der Warmwasserbereitung sichergestellt. Mit einer Zapfleistung von 15 l/min und der integrierten Differenzdruckregelung ist das System optimal auf die Anforderungen moderner Wohnungen abgestimmt und ermöglicht durch die vorbereiteten Passstücke eine einfache Integration von Zählern.
