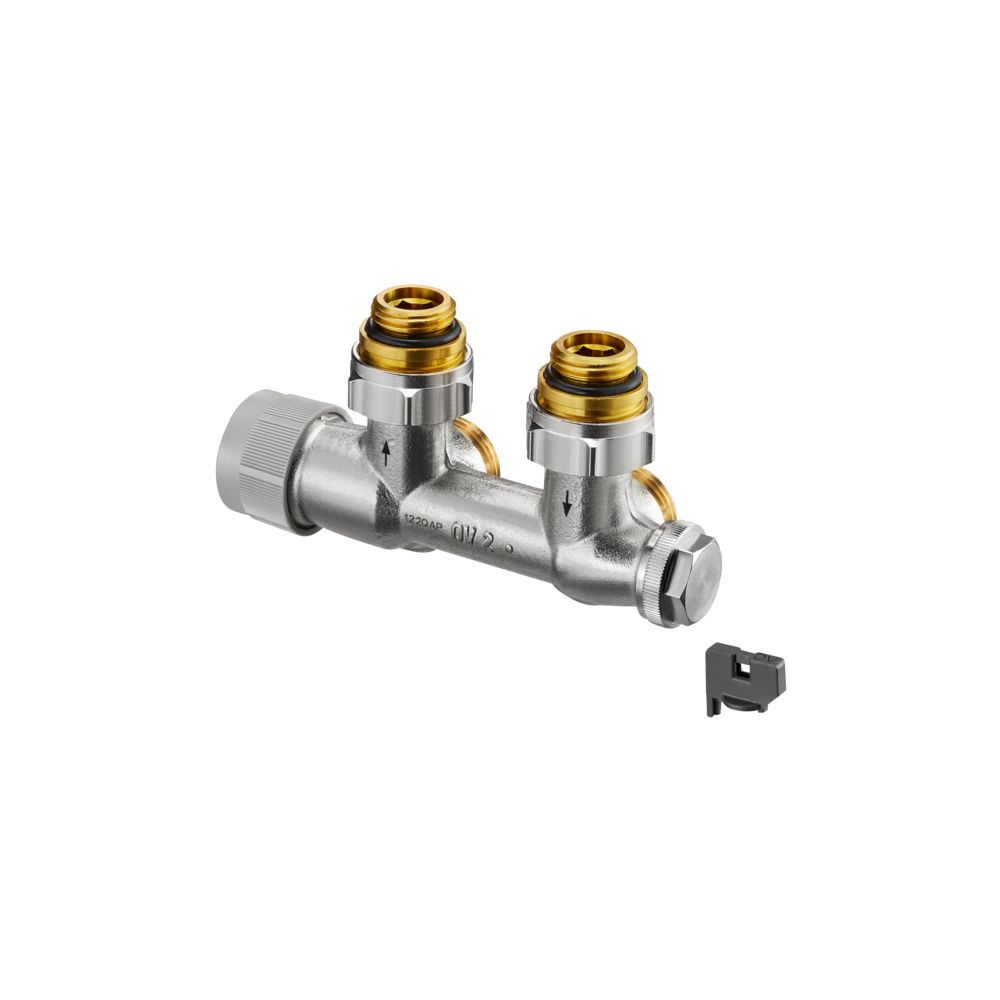

Oventrop Multiblock TQ Anschlussarmatur Eckausführung, Rp 1/2" Außengewinde, mit Q-Tec

Die Oventrop Multiblock TQ Anschlussarmatur in Eckausführung ist eine Lösung für den automatischen hydraulischen Abgleich in Zweirohr-Zentralheizungsanlagen. Mit einem Rohrabstand von 50 mm und der Q-Tech-Technologie ermöglicht diese Armatur eine präzise Regelung, Absperrung sowie das Entleeren und Befüllen des Heizsystems. Sie eignet sich für Heizungsinstallationen, bei denen eine konstante Durchflussmenge auch bei schwankenden Differenzdrücken erforderlich ist.

Wie funktioniert der automatische hydraulische Abgleich mit Q-Tech?

Die Multiblock TQ Armatur nutzt die Q-Tech-Technologie, um den Volumenstrom direkt am Ventil einzustellen. Durch diese Regelung wird der Durchfluss auch bei variierenden Druckverhältnissen im System konstant gehalten, was zu einer gleichmäßigen Wärmeverteilung beiträgt. Die stufenlose Voreinstellung erfolgt über den beiliegenden Schlüssel, wobei der gewählte Einstellbereich direkt von außen ablesbar ist. Dies vereinfacht die Inbetriebnahme und unterstützt eine effiziente Betriebsweise der Heizungsanlage.

Welche Materialien und technischen Merkmale zeichnen die Armatur aus?

Das Gehäuse der Anschlussarmatur besteht aus vernickeltem Messing. Die Spindel ist aus nichtrostendem Stahl gefertigt und verfügt über eine doppelte O-Ring-Abdichtung, die eine zuverlässige Dichtigkeit unterstützt. Die Armatur ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und deckt einen Betriebstemperaturbereich von 2 °C bis 110 °C ab. Mit einem Durchflussbereich von 10 bis 170 l/h bietet sie eine flexible Anpassung an unterschiedliche Leistungsanforderungen.

Technische Daten

• Anschluss Heizkörper: 1/2 Zoll
• Anschluss Rohrseite: 3/4 Zoll Eurokonus
• Rohrabstand: 50 mm
• Maximaler Betriebsdruck: 10 bar
• Betriebstemperatur: 2 °C bis 110 °C
• Durchflussbereich: 10 - 170 l/h
• Material Gehäuse: Messing vernickelt
• Material Spindel: Nichtrostender Stahl

Die Oventrop Multiblock TQ Anschlussarmatur überzeugt durch ihre Bauweise aus vernickeltem Messing und die präzise Q-Tech-Regelung für den automatischen hydraulischen Abgleich. Mit einem Betriebsdruck von bis zu 10 bar und einem Durchflussbereich von 10 bis 170 l/h stellt sie eine Komponente für Zweirohr-Zentralheizungsanlagen dar. Die Handhabung bei der Voreinstellung und die Materialqualität unterstützen eine effiziente Lösung für eine optimierte Wärmeverteilung im Heizsystem.

Lieferumfang

• 1x Oventrop Multiblock TQ Anschlussarmatur
• 1x Voreinstellschlüssel
