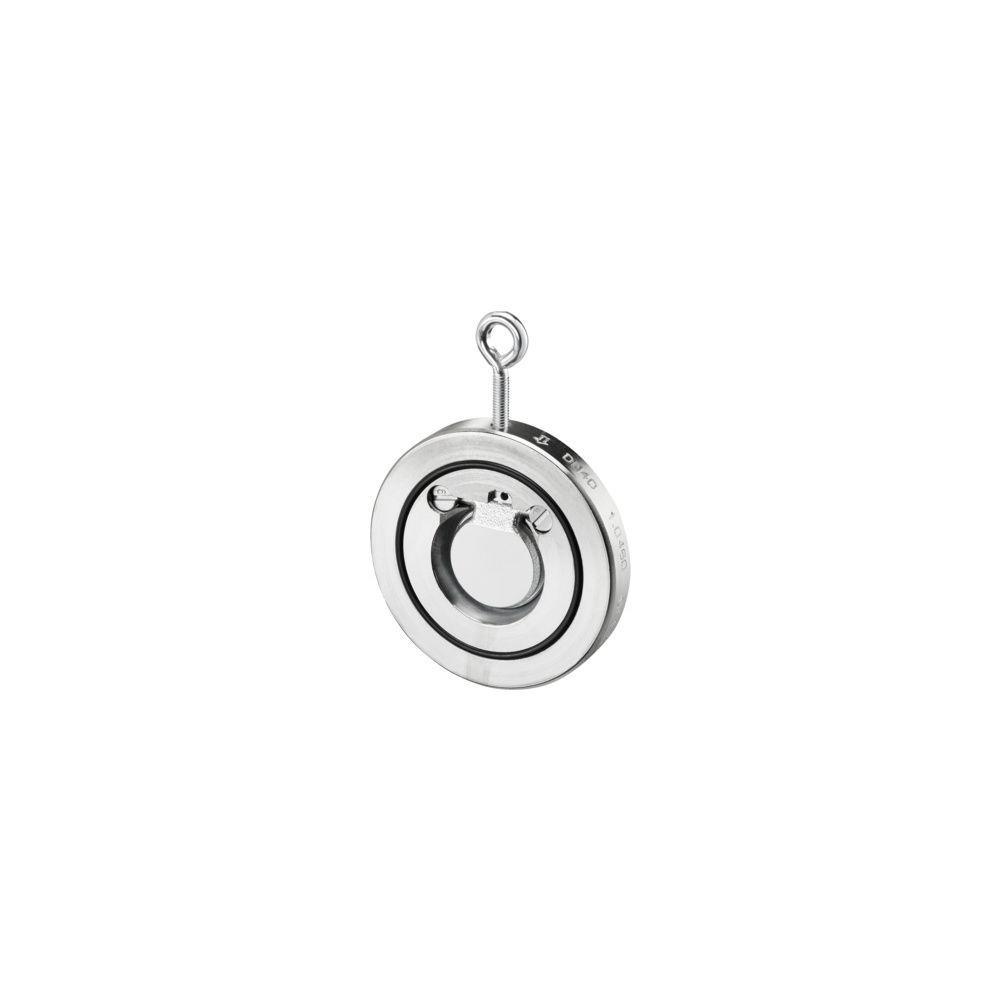

Oventrop Rückschlagklappe PN 16 Stahl DN 250 Zwischenbauausführung

Die Oventrop Rückschlagklappe in Zwischenbauausführung ist eine robuste Komponente für den Einsatz in Rohrnetzen, die mit nicht aggressiven Flüssigkeiten betrieben werden. Ausgelegt für eine Druckstufe von PN 16 und einen Nenndurchmesser von DN 250, besteht das Gehäuse sowie die Klappe aus verzinktem Stahl. Die integrierte EPDM-Dichtung sorgt für eine zuverlässige Abdichtung. Das Bauteil ist für die Montage zwischen Flanschen nach EN 1092-2 konzipiert und eignet sich für vielfältige Anwendungen in der Haustechnik und im Anlagenbau.

Welche Montagebedingungen sind zu beachten?

Die Rückschlagklappe kann sowohl in horizontaler als auch in vertikaler Einbaulage installiert werden. Bei vertikalem Durchfluss ist der Einbau nur zulässig, wenn sich die Klappe nach oben öffnen lässt. Bei horizontalem Durchfluss muss die Klappenaufhängung zwingend oben positioniert sein, um die korrekte Funktion sicherzustellen. Für die Montage zwischen den Flanschen ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich.

Für welche Betriebsparameter ist die Klappe ausgelegt?

Das Ventil ist für einen Temperaturbereich von -10 °C bis 120 °C im Dauerbetrieb spezifiziert. Die maximale Durchflussgeschwindigkeit ist auf 3 m/s begrenzt, um einen sicheren Betrieb zu ermöglichen. Die Konstruktion als Scharnierklappe ohne Schließfeder ist speziell für allgemeine Einsätze in Rohrleitungssystemen optimiert.

Technische Daten

• Nenndurchmesser: DN 250
• Druckstufe: PN 16
• Ventilform: Scharnierklappe
• Material: Verzinkter Stahl
• Dichtung: EPDM
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Max. Durchflussgeschwindigkeit: 3 m/s
• Mit Schließfeder: nein

Die Oventrop Rückschlagklappe in Zwischenbauausführung bietet eine zuverlässige Absicherung für Rohrleitungssysteme. Mit ihrer robusten Ausführung aus verzinktem Stahl und der EPDM-Dichtung ist sie für den dauerhaften Einsatz bei Temperaturen zwischen -10 °C und 120 °C ausgelegt. Die einfache Montage zwischen PN 16 Flanschen und die Eignung für eine Durchflussgeschwindigkeit von bis zu 3 m/s machen sie zu einer effizienten Komponente für den professionellen Anlagenbau.
